Delay - Efektipedaalin kuvallinen rakennusohje

UralTone Delay perustuu tuttuun ja hyväksi havaittuun digitaaliseen PT2399-viivepiiriin, jota käytetään monissa boutique-pedaaleissa. Osa niistä mainostaa olevansa analogi-digitaalisia, mutta me voimme rehellisesti sanoa, että PT2399 on digitaalinen, mutta hyvin perinteisen kuuloinen kaikupiiri. Poikkeuksena useimpiin PT2399-perustuvista kytkennöistä UralTone Delayssä sisääntulon vahvistusaste on A-luokan MOSFET common-source -aste, ja lähdön puskurointi on toteutettu MOSFET source followerilla operaatiovahvistimien sijaan. Kytkentä on transistorimaailman lähin vastine perinteiselle putkivahvistusasteelle niin soundillisesti kuin teknisestikin. Pähkinänkuoressa: UralTone Delay on perinteisen kuuloinen delay, joka kuulostaa terveeltä, maukkaalta ja jota on äärimmäisen helppo käyttää.

  1. UralTone Delay rakennussarja

    Alkaen 45,00 € 35,86 €

    Rating:
    98 % of 100

    Lämpimän, perinteisen ja maukkaan kuuloinen Delay!

    Lisätietoja


Komponenttien tunnistaminen
Juottamisohjeita
Osalista

Efektirakennussarjan piirilevy: Levylle on painettu kaikkien osien paikat tunnisteineen. Eri osatyypeillä on omat etuliitteensä: vastukset on numeroitu R1, R2 jne.; kondensaattorit C1, C2. Tunnistetta vastaavat osien arvot tai tyypit löytyvät sarjan mukana toimitetusta osalistasta. Valitse osat käyttäen näitä designaattoreita (R1, R2, C2…), älä välitä levyn komponenttiarvomerkinnöistä.

Linkki osalistan sähköiseen versioon löytyy myös tämän sivun alusta.

Osien tunnistuksesta: Ohjeessa viitataan aina asennettavaan osatyyppiin sen nimeltä. Näitä samoja nimiä käytetään myös osalistassa. Helpoin tapa tunnistaa osa on verrata työvaiheen kuvaa aina sitä edelliseen, jolloin muutoksesta selviää, minkä näköisestä osasta on kyse.

Rakennussarja kasataan matalat osat ensin -järjestyksessä. Tällä tekniikalla rakennettuna komponentit pysyvät siististi levyn pinnassa, kun levy käännetään ympäri juottamista varten.

Rakennussarja kasataan matalat osat ensin -järjestyksessä. Tällä tekniikalla rakennettuna komponentit pysyvät siististi levyn pinnassa, kun levy käännetään ympäri juottamista varten.

Yllä olevassa kuvassa on juotettuna paikoilleen kaikki vaakatasoon asennettavat vastukset ja diodi (D1). Vastuksilla ei ole määrättyä asennussuuntaa, mutta ladonnan voi suorittaa “lukusuuntaan”. Kuvassa väriarvot luetaan vasemmalta oikealle. Diodilla on määrätty asennussuunta. Diodin koteloon on painettu toiseen päähän raita, joka ilmaisee diodin katodin/asennussuunnan. Piirilevyyn on painettu diodin asennussuuntaa vastaava viiva.

Juota 10 µF elektrolyyttikondensaattorit (C13, C16, C19, C20 ja C21), regulaattori (IC1) ja transistorit (T1 ja T2) levylle. Elektrolyyttikondensaattorit tulee asentaa oikein päin. Komponentin kyljessä oleva viiva merkitsee miinusnapaa. Piirilevyyn on merkitty elektrolyyttikondensaattoreiden plusnapa (+). Elektrolyyttikondensaattoreiden viivat tulevat siis “alaspäin” kuvan mukaisesti.

Regulaattori ja transistorit asennetaan piirilevylle merkittyjen ääriviivojen mukaan.

Myös IC-kanta on hyvä juottaa tässä vaiheessa.

Juota loput kondensaattorit ja pystyyn asennettavat vastukset (R1, R12, R17 ja R20) levylle, ja asenna IC-piiri (IC2). Tantaalikondensaattori (C7) tulee, elektrolyyttikondensaattoreiden tapaan, asentaa oikein päin. Komponentin lyhyempi jalka kuvastaa miinusnapaa.

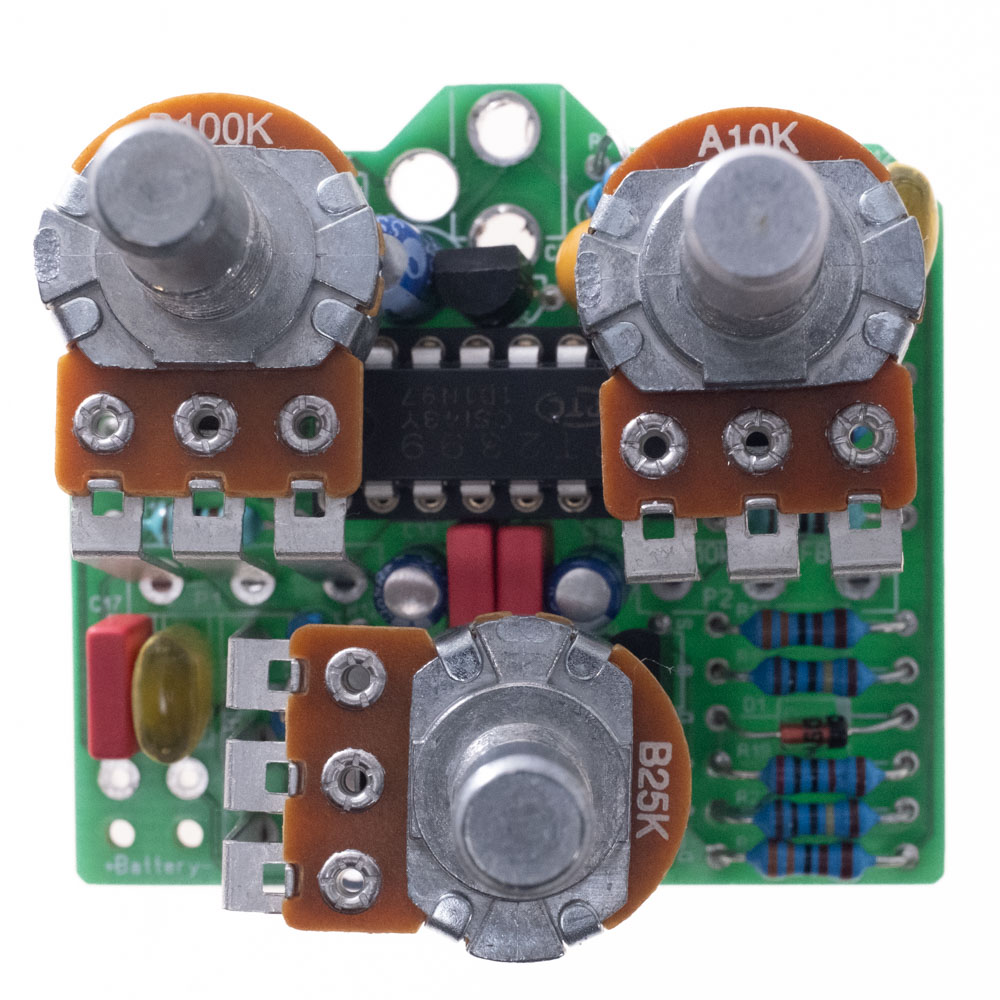

Juota potentiometrit (P1,P2 ja P3) levylle kuvan mukaisesti.

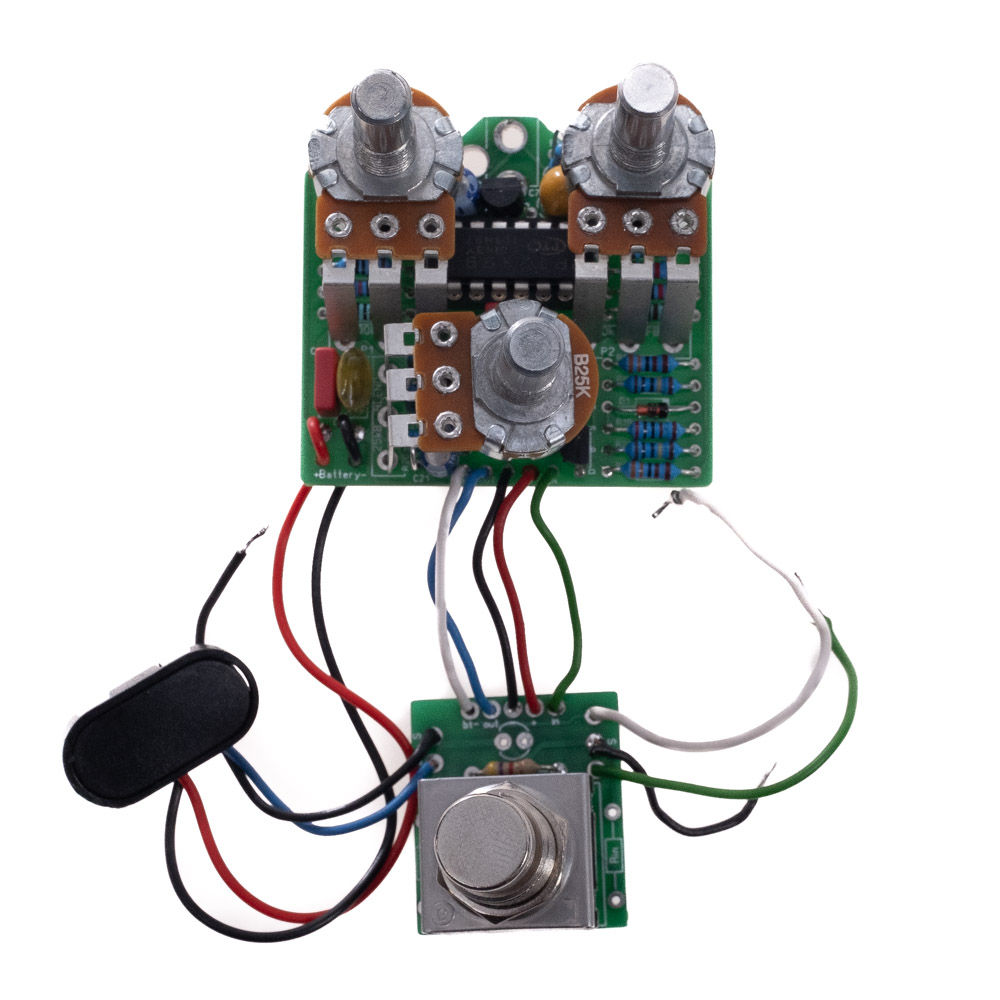

Lyhennä paristoklipsin ja jalkapolkimen johtimet sopivan mittaisiksi ja juota ne kiinni. Johdon sopivaa mittaa voi arvioida laittamalla osat tilapäisesti koteloon sisälle. Paristoklipsin johdot pujotetaan levyn läpi ja juotetaan padeihin. Näin johtimeen saadaan vedonpoisto.

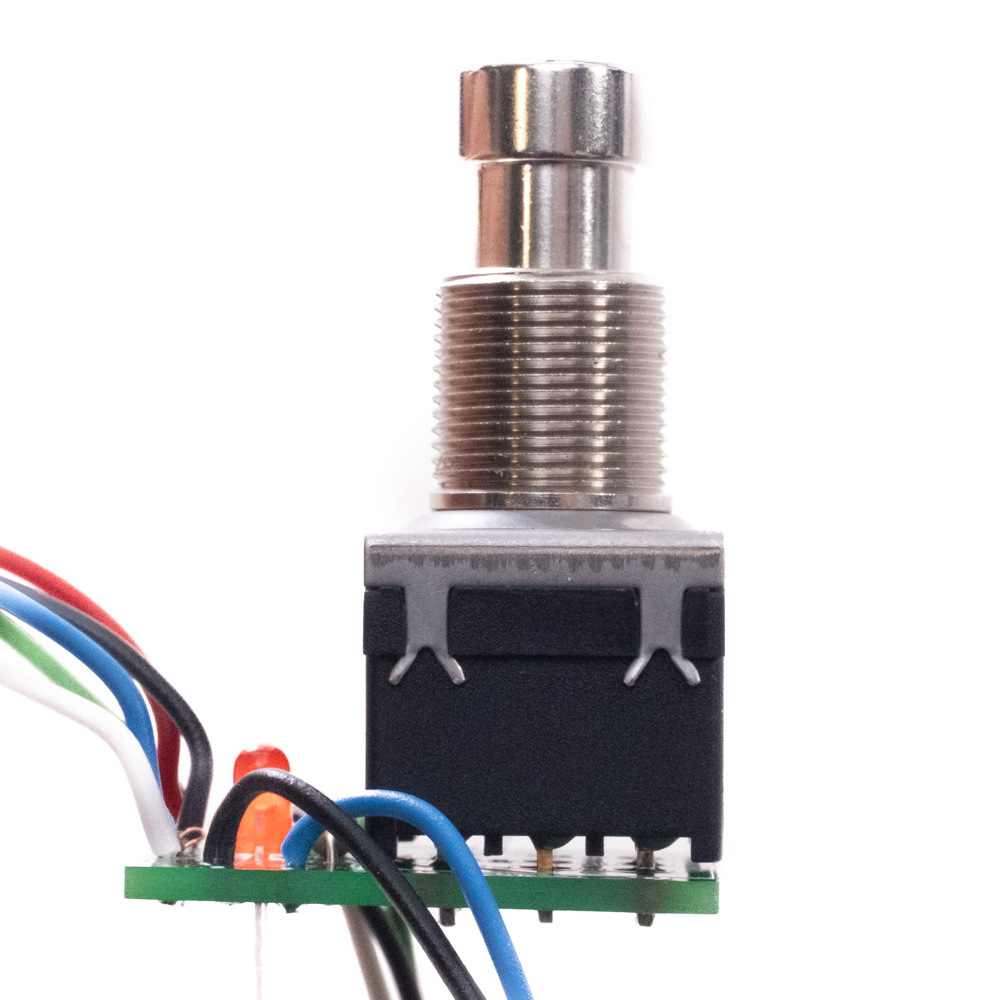

Aseta LED paikalleen jalkakytkimen piirilevylle kuvan mukaisesti, mutta älä juota sitä vielä. Huomioi LEDin asennussuunta: piirilevyn merkinnässä oleva viiste merkitsee katodia eli lyhyttä jalkaa.

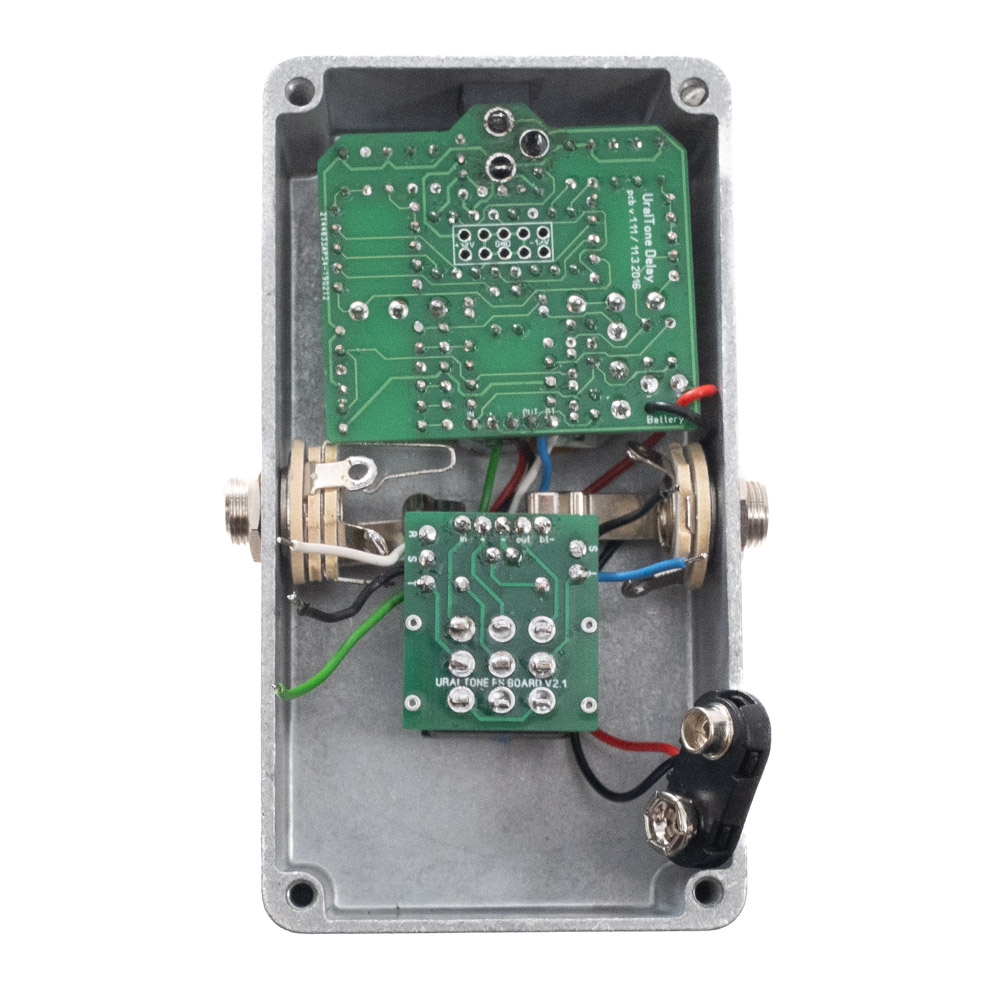

Asenna sisään- ja ulostulojakit (J1 ja J2) koteloon. Aseta DC-jakki (J3) varovasti paikoilleen. Työnnä levyt koteloon. Kiinnitä jalkakytkimen ja potentiometrien mutterit etupuolelta.

HUOM: UralTone-sarjoissa käytetään kahta toisistaan poikkeavaa input-jakkia. Tarkista ennen juottamista, kumpi versio jakkia sarjan mukana on toimitettu: https://www.uraltone.com/blog/efekti-jakit/

Asettele DC-jakki ja LED paikoilleen ja juota ne kiinni. Juota jakkeihin menevät johtimet kiinni.

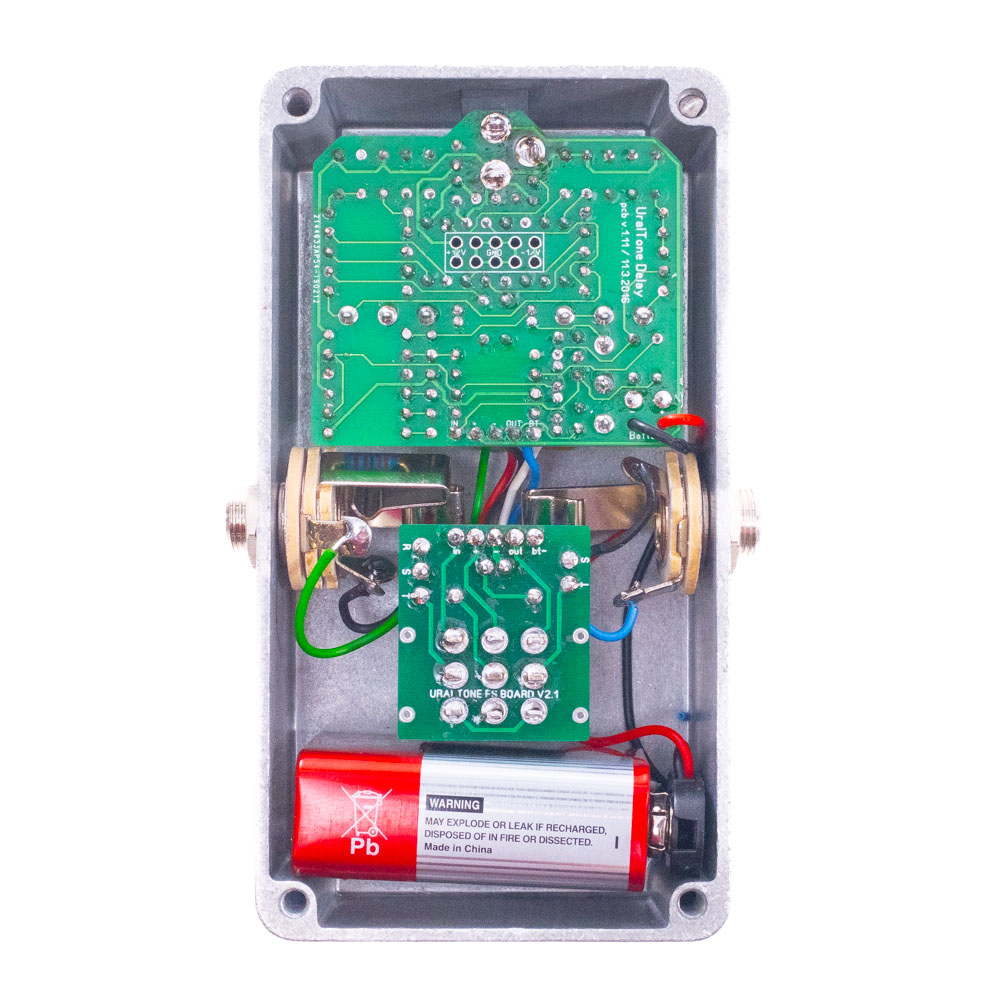

Kiinnitä etulevyyn sopiviksi katsomasi potentiometrin nupit. Asenna 9V paristo ja testaa, toimiiko efekti.

Pedaalia voidaan käyttää myös 9-12VDC virtalähteen kanssa. Käytä vain laadukasta virtalähdettä, joka on tarkoittu audiolaitteille. Liitin pitää olla 2.1mm perinteinen DC liitin, jonka keskinasta on negatiivinen (center negative). Laitteen virrankulutus on n 27mA.

Pedaalin käyttö

Blend säädin säätää suoran signaalin ja efektoidun signaalin suhdetta. Feedback säätää viiveen toistojen määrää ja time viiveen pituutta. Feedback täysillä laite alkaa oskilloida mitä voi käyttää tehokeinona.

Delay efekti kytketään yleensä pedaaliketjun loppupäähän, särö-, EQ- ja kompressiopedaalien perään.
