EL95 Stereo micro amp on minikokoinen putkivahvistin, joka on suunniteltu EL95 ja 6N2 NOS putkien ympärille. Molempien putkityyppien suorituskyky on erinomainen ja hinnat kohtuullisia. Vanhan NOS tuotannon laatu on erinomaisella tasolla ja kun varastostamme löytyy molempia hyvä määrä oli valinta helppo.

MKII versiossa kytkennän virtalähde on uusittu käyttämään helposti saatavaa 12V DC-virtalähdettä. Uusittu hakkurivirtalähde tuottaa putkille hieman korkeammat anodijännitteet, jolloin lähtötehoa on hieman enemmän ts. vahvistin säröytyy vasta suuremmalla kuunteluvoimakkuudella.

Tässä artikkelissa käydään rakentamisen vaiheet läpi melko tarkasti sekä kuvin että tekstin avulla. Tutustu huolella kuviin ja ohjeisiin ennen rakentamisen aloittamista — näin saat hyvän käsityksen siitä, millaisesta työstä on kyse. Ennakkoon tutustumalla saat myös paremmin käsityksen siitä mitä myöhemmin tehdään ja miksi jossakin työvaiheessa ohjeistetaan toimimaan tietyllä tavalla.

Putkivahvistimet toimivat korkeilla jännitteillä jotka ovat hengenvaarallisia. Sarjan rakentaminen edellyttää rakentajaltaan huolellisuutta ja tarkkuutta sekä turvallisen rakentamisen ja testaamisen osaamista. Tutustu tähän ohjeeseen huolella ennen rakentamista / sarjan hankkimista. Mikäli rakentaminen tuntuu perehtymisen pohjalta vaikealta, tai ohjeet eivät ole itsellesi selkeät, älä tee.

Noudata rakentamisessa sarjalle tehtyä osalistaa. Päivitämme ajoittain sarjojen kytkentöjä, ja ajan myötä näihin tulee parannuksia tai muutoksia, esimerkiksi osien saatavuuden mukaan. Mahdolliset poikkeavuudet tämän ohjeen kuvasarjaan ovat siis mahdollisia. Muutosten kohdalla pyrimme lisäämään huomioita tämän ohjeen tekstiin.

Ennen rakentamisen aloittamista on hyvä tarkistaa alla olevista linkeistä osalistan versionumero. Mikäli toimitetussa sarjassa on vanhemman version dokumentaatio, varmista ennen aloitusta, minkä ohjeen mukaan rakentaminen kannattaa tehdä.

UralTone EL95 Micro Amp MKII - BOM - bill of materials

UralTone EL95 Micro Amp MKII - Kytkentäkaavio - Schematics

Tarkista aina ensin, että kaikki osat ovat mukana toimituksessa. Jos löydät puutteita ota yhteyttä sähköpostitse tai sivujen "ota yhtettä" lomakkeen kautta. Huomaa, että komponentit voi olla hiukan eri näköisiä kuin valokuvissa. Huomaa myös, että osien jännitekestot voi olla korkeampia kuin mitä listassa lukee, osien arvoja on voitu pyöristää alas/ylös E-sarjan arvoon (esim 250pF = 220pF). Pyrimme pitämään komponenttien mallit samoina, joten joudumme joskus huonon saatavuuden vuoksi vaihtamaan osan valmistajaa tai mallia. Eli jos jokin osa on hiukan eri värinen, älä säikähdä, jokaisessa komponentissa on tarvittavat arvot merkitty osan kylkeen. Lue osalistan mahdolliset huomiot tarkasti.

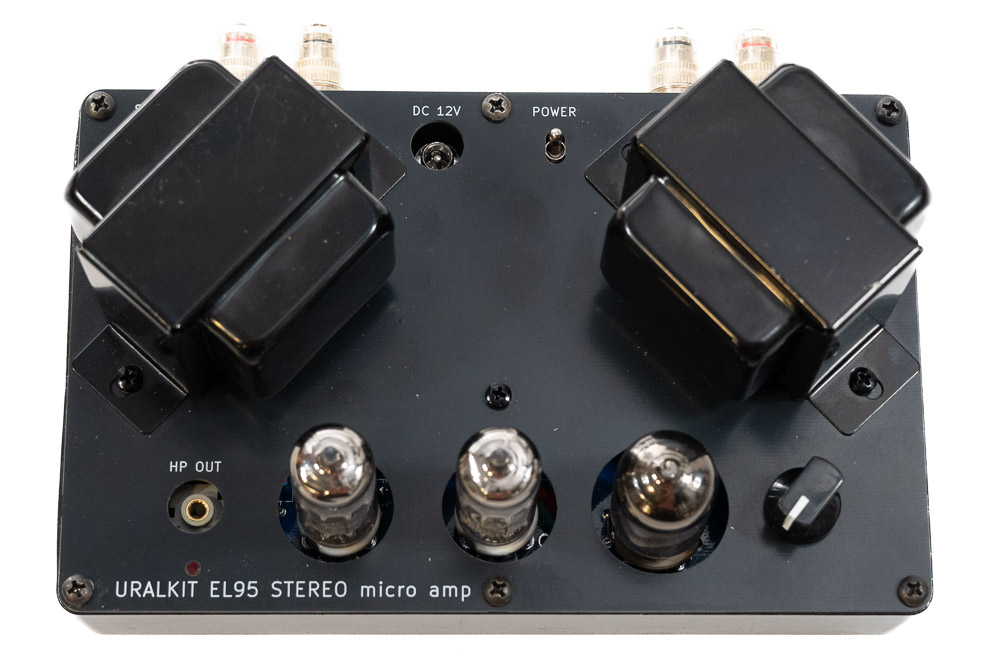

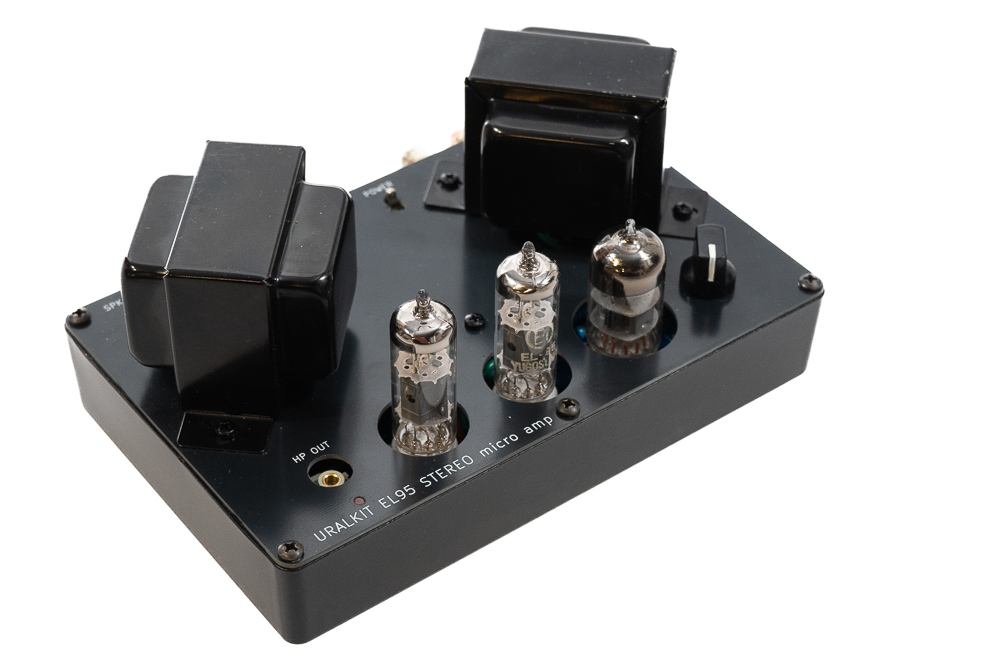

EL95 Stereo Micro Amp kasattuna.
Rakennussarjan osatoimitukset saattavat vaihdella tämän kuvasarjan vahvisimessa käytetyistä osista.

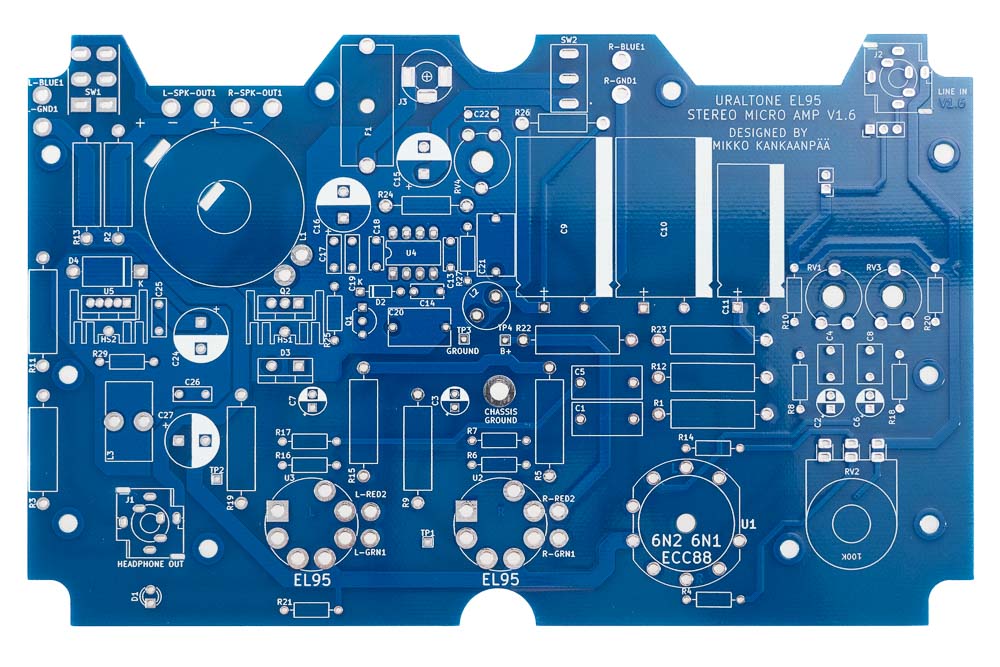

Vahvistimen kytkentälevy. Levylle on painatettu komponenttien sijoittelu sekä osanumerot. Kullekin osanumerolle löytyy osaluettelosta tyyppi ja sen arvo.

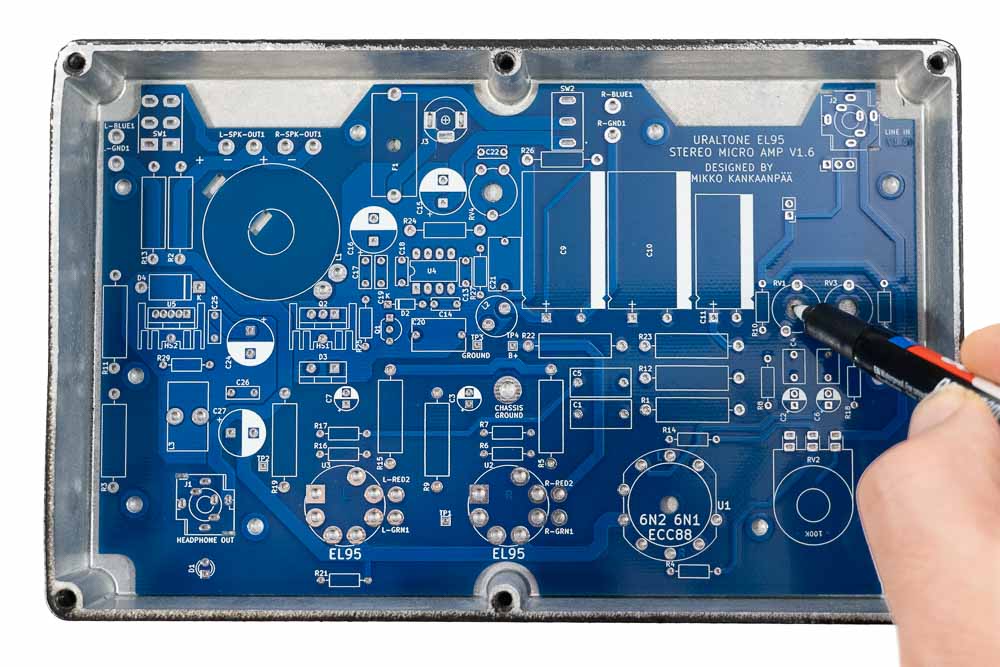

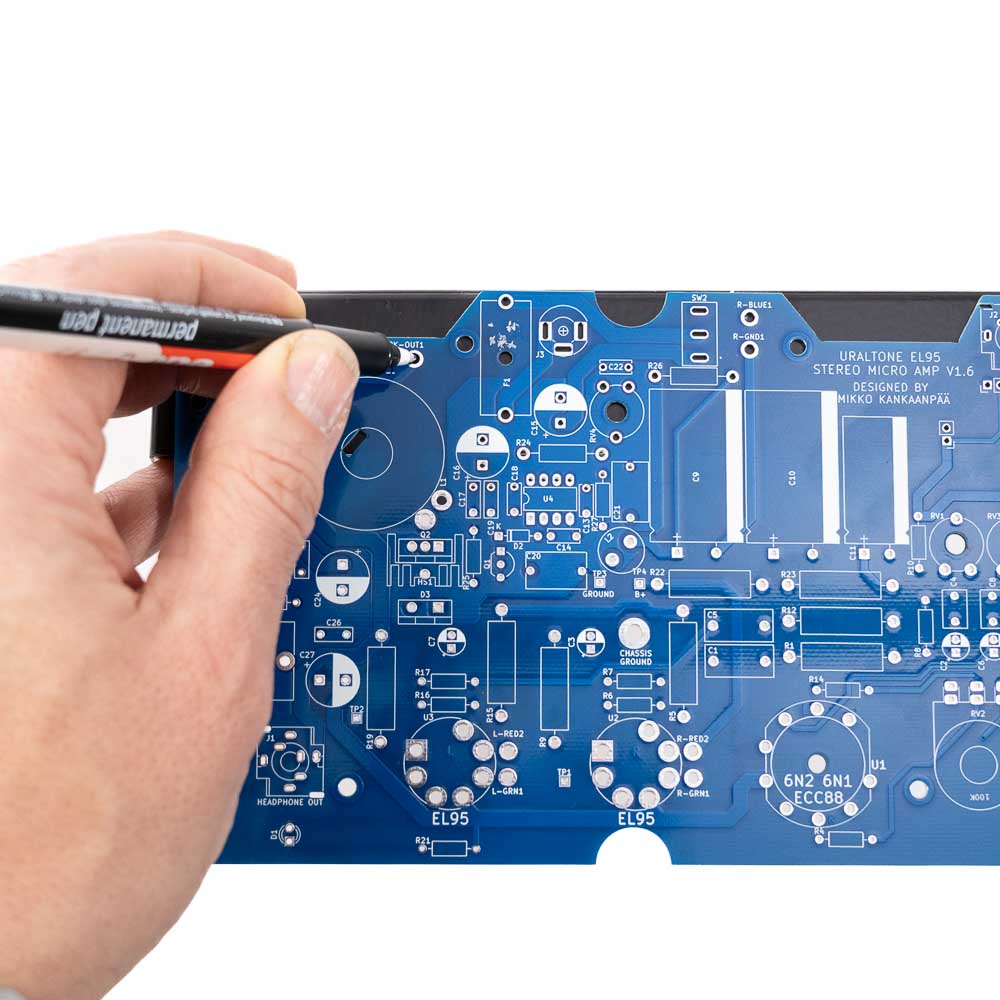

Käytä piirilevyä apuna ja merkitse koteloon tehtävät poraukset. Merkitse pohjaan takaisinkytkennän trimmerien reiät. Nämä voi jättää poraamatta. Ideana tässä on, että vahvistimen kanavatasapainon voi säätää purkamatta vahvistinta.

Merkitse kaiutinliittimien paikat. Keskitä kytkentälevy kotelon keskilinjalle ja tasaa levyn yläreuna avoimen sivun kanssa. Käytä kaiutinjohtojen padeja (kuvassa out) merkkipaikkoina.

Käännä levy ympäri ja merkitse toisen sivun liittimien porauspaikat.

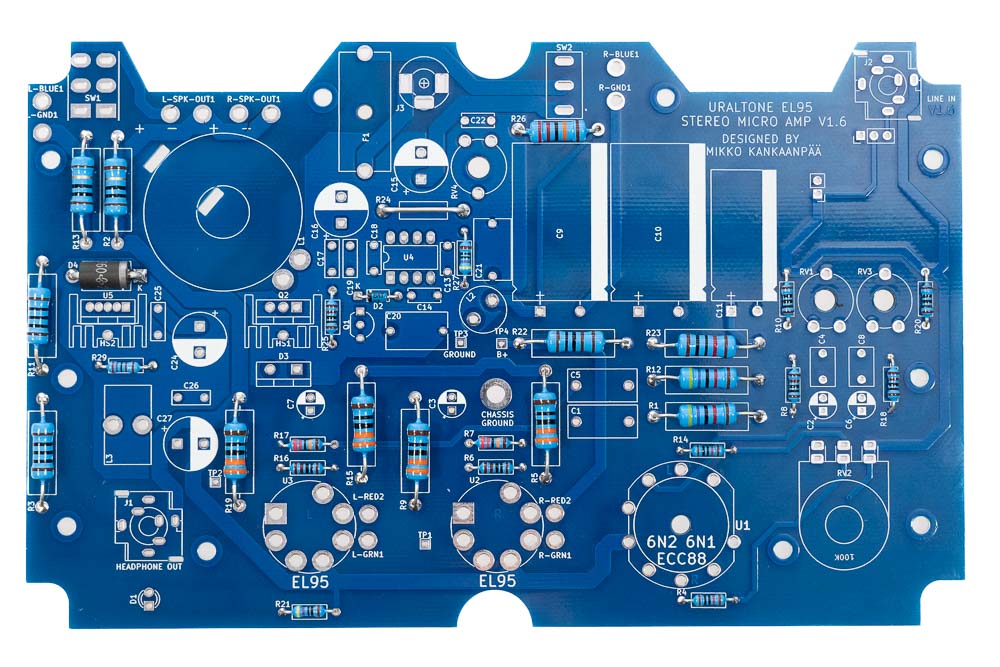

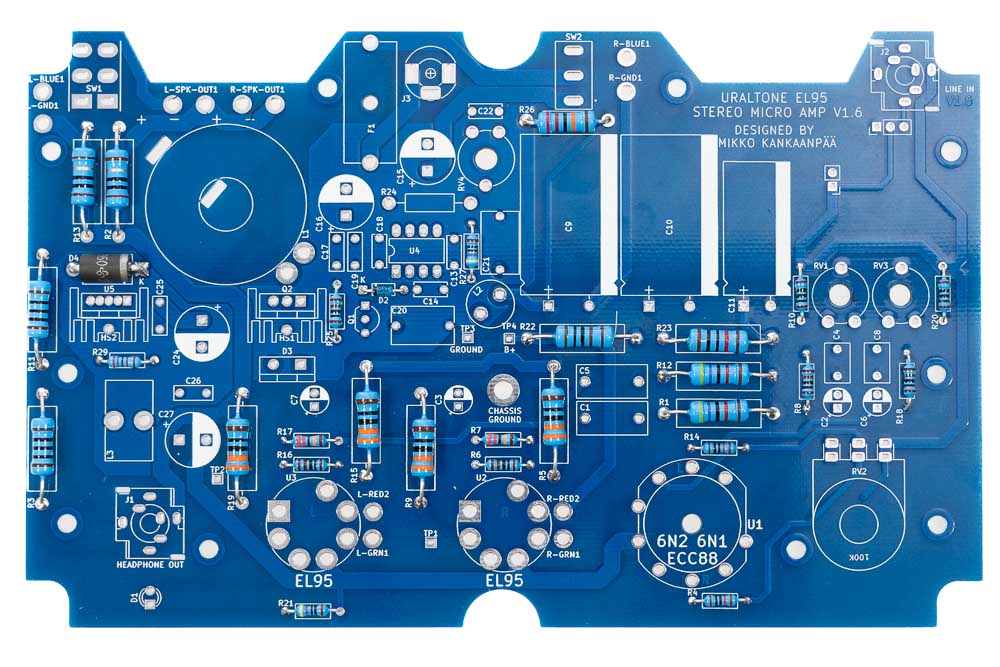

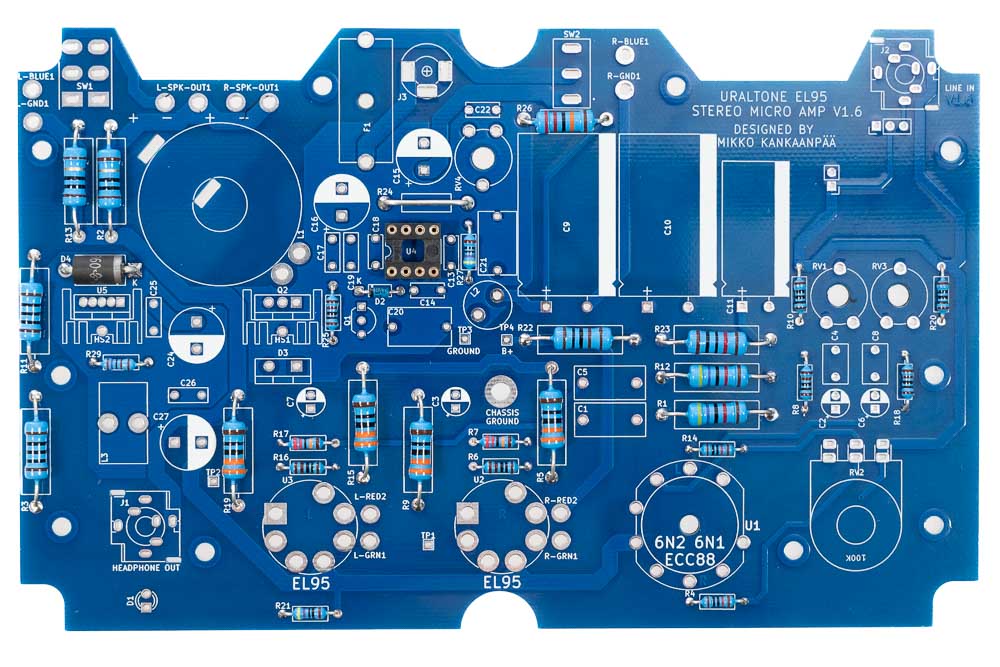

Juota vastukset levylle. Sarjassa käytetään sekä 0,6W (pienet) ja 2W (isot) metallifilmivastuksia. Mikäli osan resistanssi (ohmia) on sama, varmista että käytät oikean tehoista vastusta. Vastuksilla ei ole asennussuuntaa. Leikkaa ylimääräiset johtimet levyn juotospuolelta pois. Ota talteen yksi johdin myöhempää käyttöä varten.

Juota diodit D2 ja D4 paikoilleen. Diodeilla on määrätty asennussuunta. Koteloon painatettu raita kohdistetaan piirilevyn painatuksen mukaisesti.

Juota hyppylanka (R24) paikoilleen. Käytä tässä aiemmin syrjään otettua johdinta.

Juota U4 kanta paikoilleen. Kantaan on työstetty levyn painatusta vastaava ura sen toiseen päätyyn. Tämä ura osoittaa myöhemmin asennettavan piirin asennussuunnan.

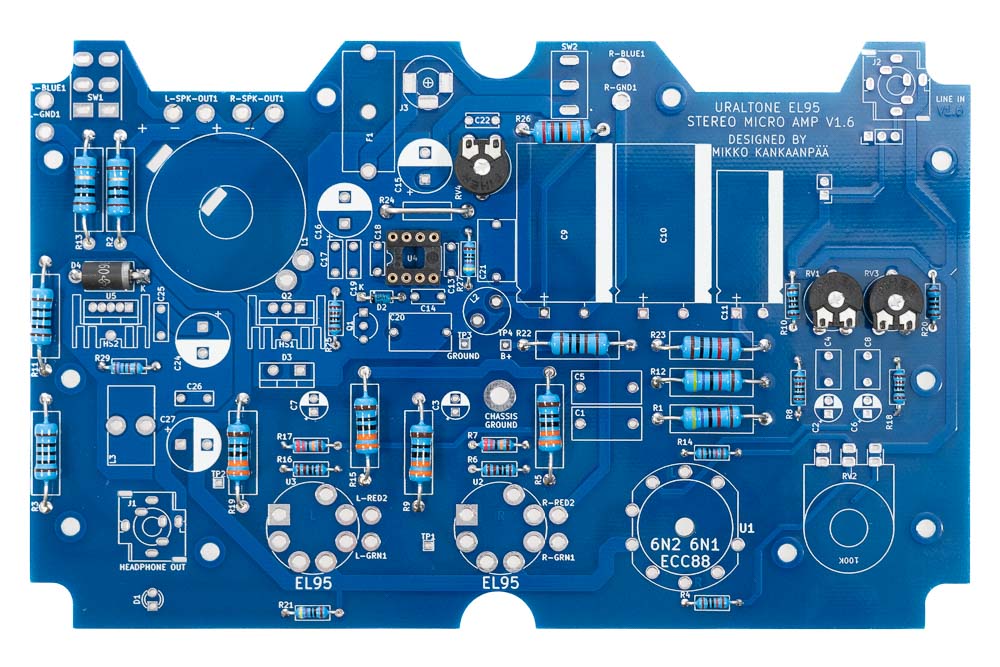

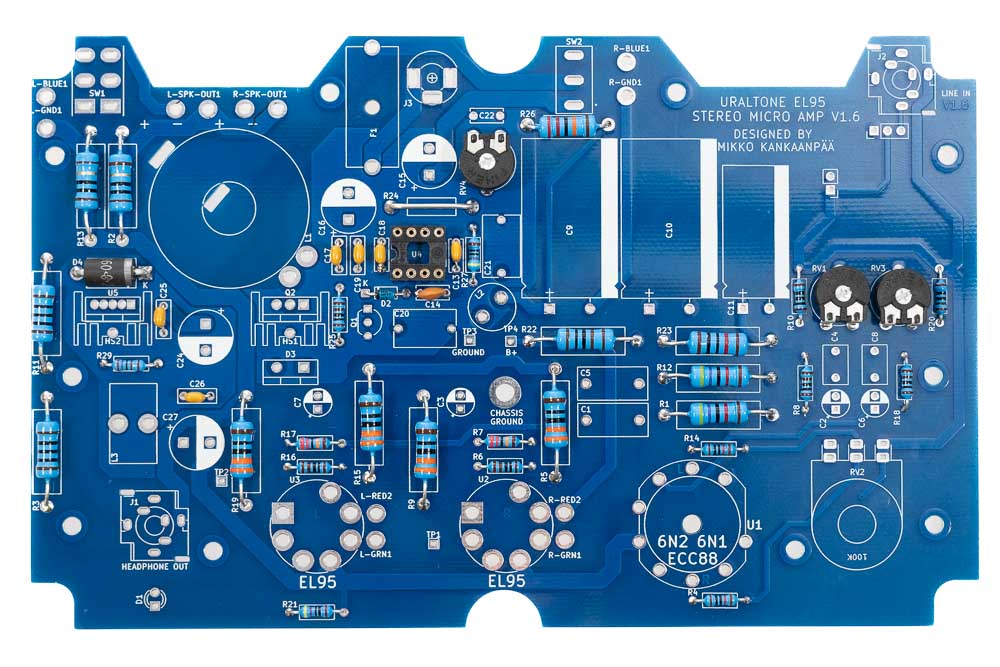

Juota trimmeripotentiometrit levylle. Huomioi näiden arvot - ylös keskelle asennetaan 1kΩ trimmeri. Varmista, että RV4 ei sekoitu RV1 ja RV3:n kanssa.

Kierrä RV4 äärilaitaan vastapäivään ja RV1 / RV3 keskelle.

Juota keraamiset kondensaattorit levylle. Näillä osilla ei ole määrättyä asennussuuntaa.

HUOM: C22 ei asenneta.

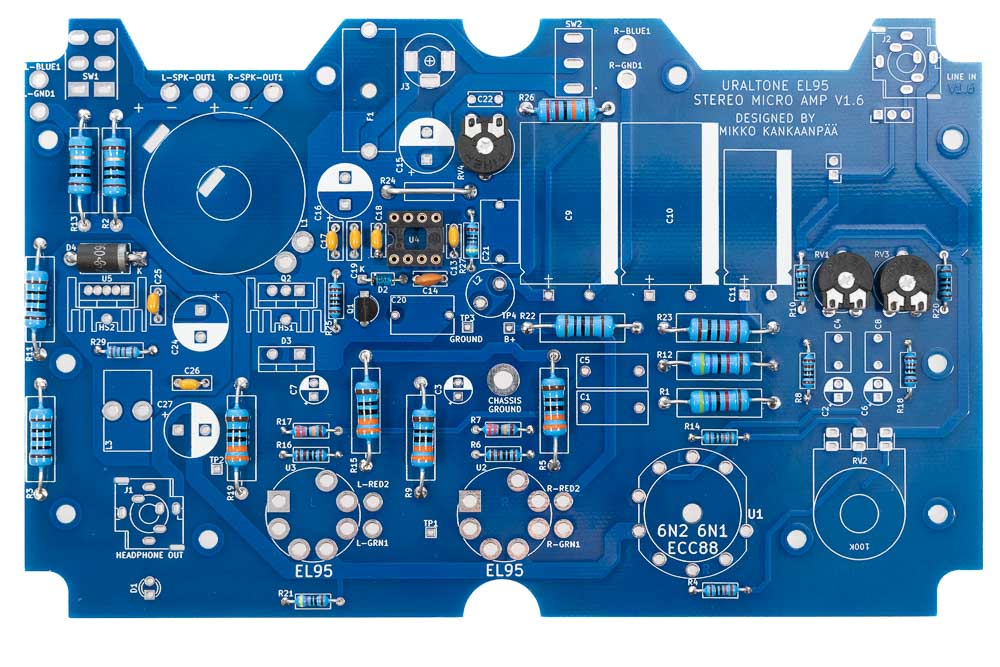

Juota transistori Q1 levylle. Transistorin viistetty sivu suunnataan kuvan mukaisesti vasemmalle piirilevyn painatuksen mukaisesti.

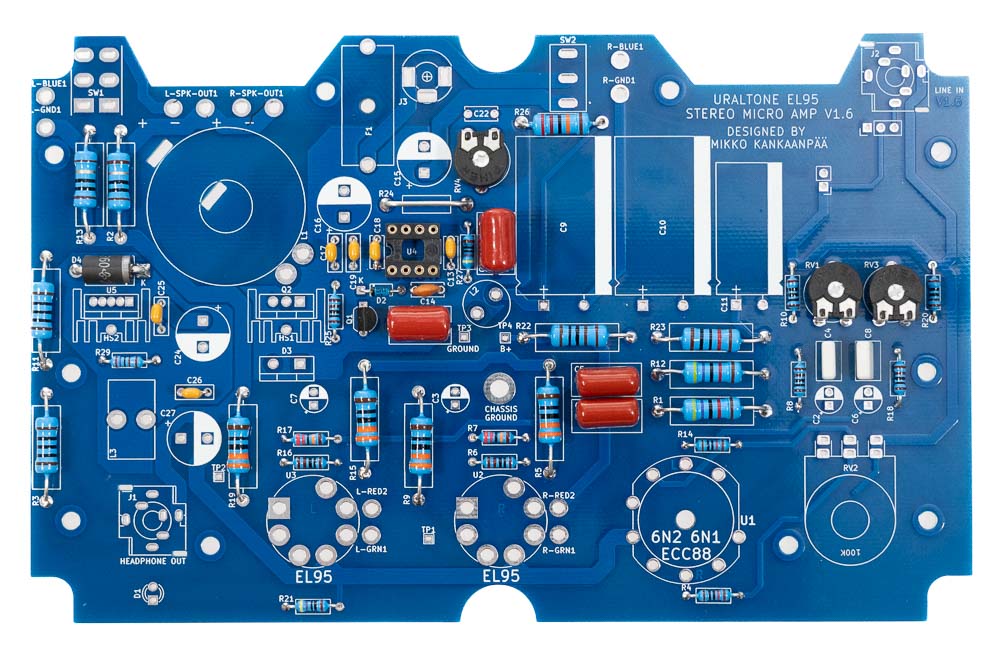

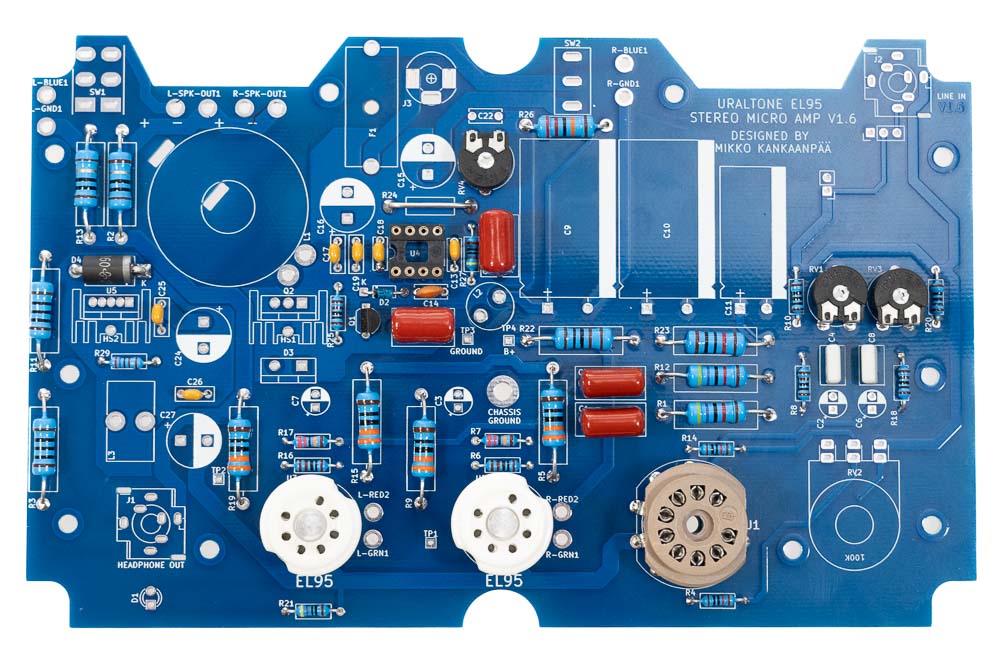

Juota muovikalvokondensaattorit levylle. Näillä ei ole määrättyä asennussuuntaa.

Juota putken kannat levylle. Ennen kannan kaikkien johtimien juottamista kannattaa varmistaa, että kanta on vaakasuorassa levyyn nähden. Näin kannen läpi tulevat putket ovat kohtisuorassa. Juota kanta muutamasta johtimesta kiinni ja varmista asento. Kun kaikki näyttää hyvältä juota loput johtimet kiinni.

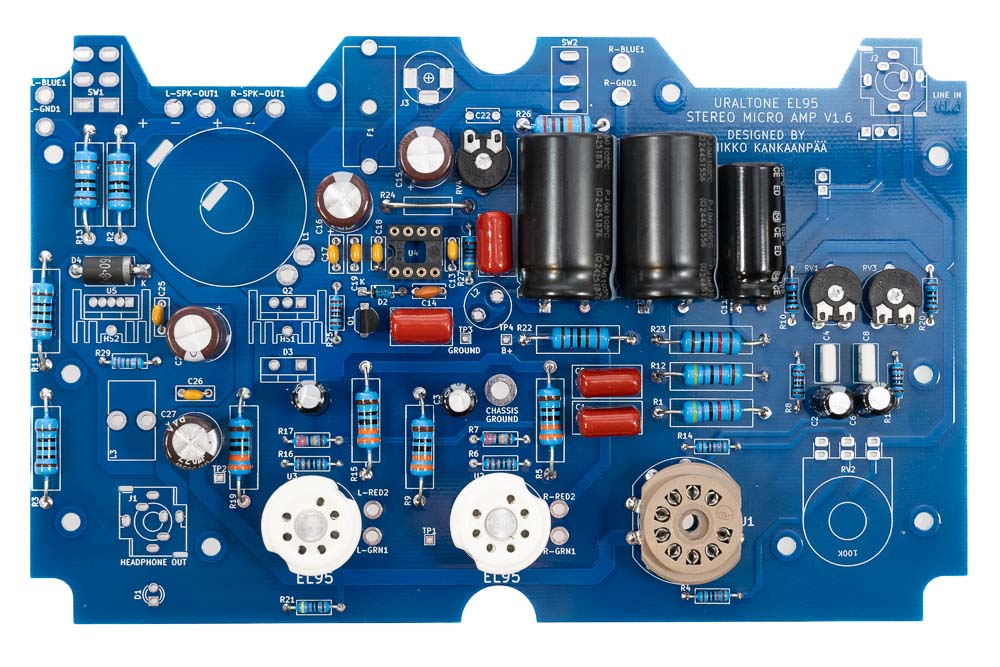

Juota elektrolyyttikondensaattorit levylle. Näillä osilla on määrätty napaisuus. Kondensaattorin kotelon sivuun on painatettu raita joka osoittaa miinusnavan. Levylle on vastaavasti painatettu raita / puoliympyrä jonka mukaan osa kohdistetaan paikoilleen. Kolme pystykondensaattoria (C9-11) asennetaan vaakaan taittamalla kytkentäjohdot 90° ennen asennusta.

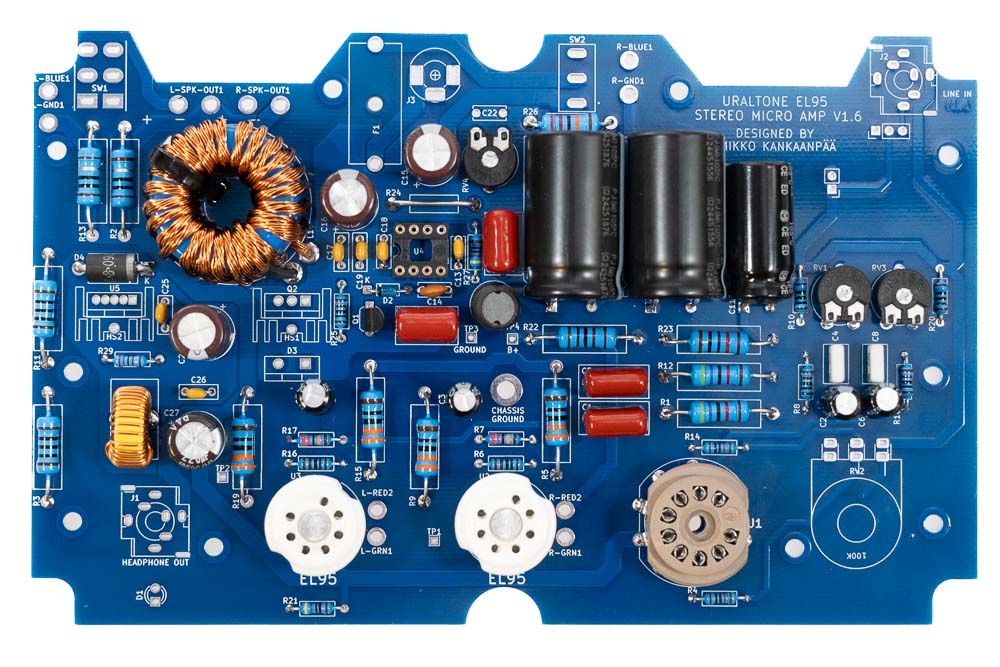

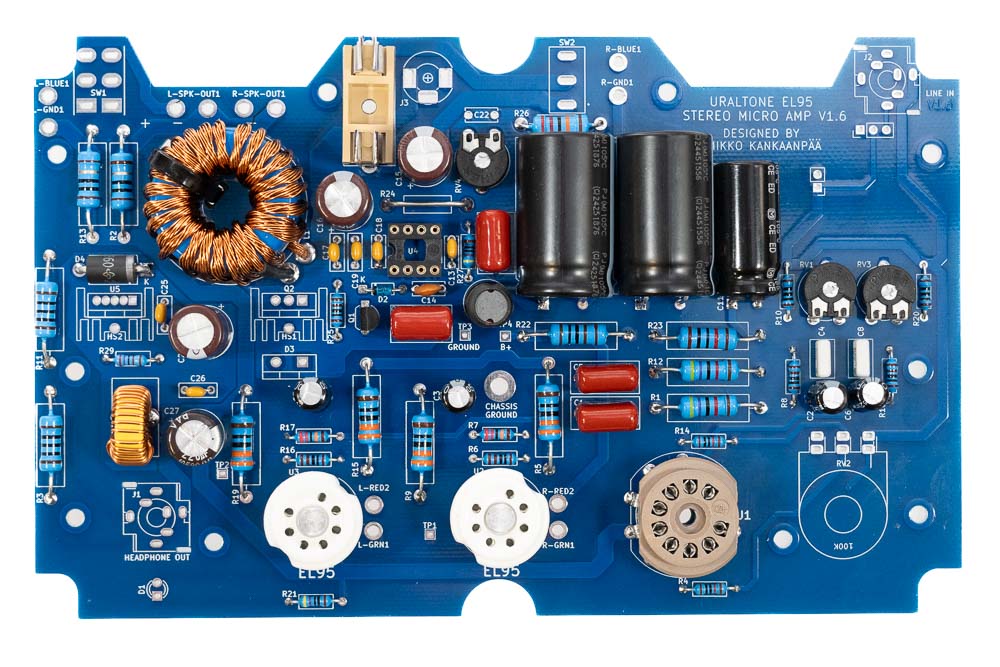

Juota kelat levylle. Näillä ei ole määrättyä asennussuuntaa. Suurin kela L1:n kiinnitys varmistetaan nippusiteellä.

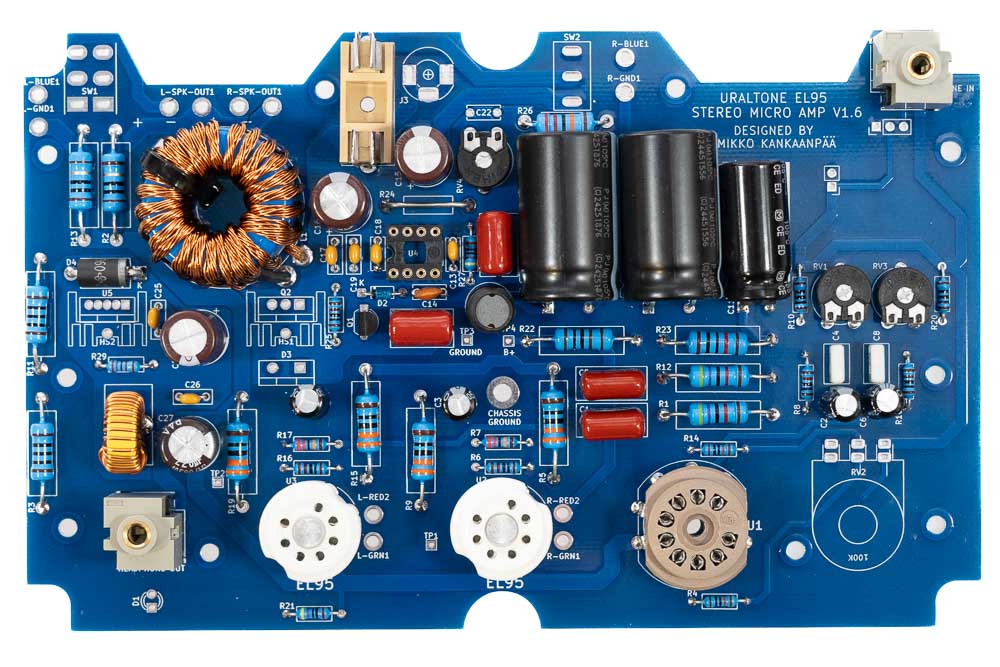

Juota sulakepesä levylle.

Juota 3,5mm liittimet levylle. Varmista, ettei liittimen pinnit taitu asennuksessa poikittain liitinrungon ja levyn väliin.

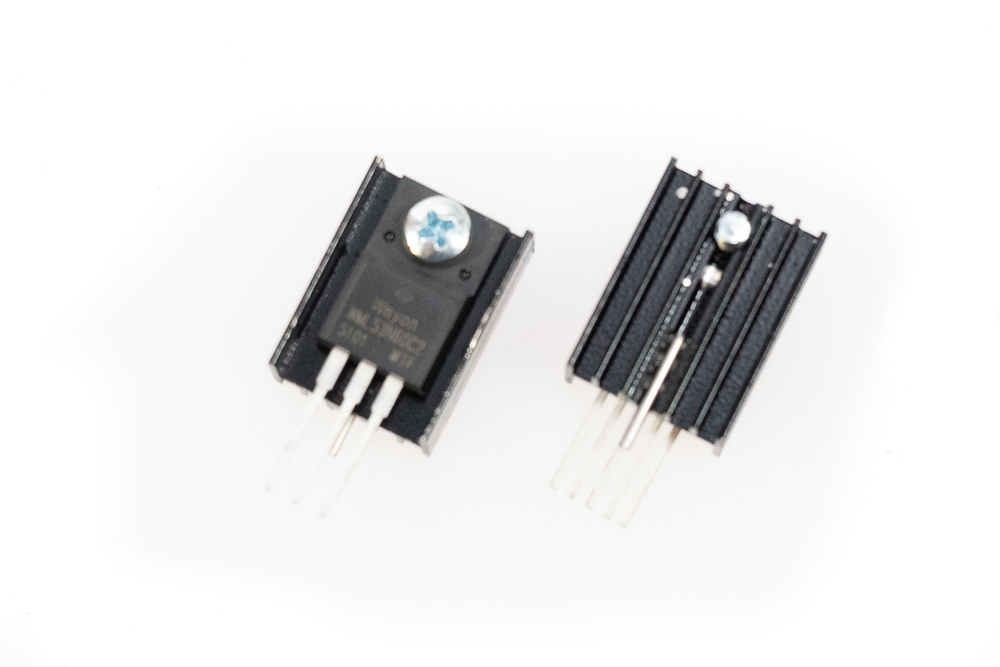

Ruuvaa mosfet ja regulaattoripiiri jäähdytyslevyihin kiinni.

Juota mosfet ja regulaattori jäähdytyslevyineen piirilevylle. Juota myös diodi D3. Huomioi osan asennussuunta, kotelon tasainen sivu osoittaa kuvassa alaspäin.

Kiinnitä korotusmutteri levyn keskelle "CHASSIS GROUND" merkityyn paikkaan.

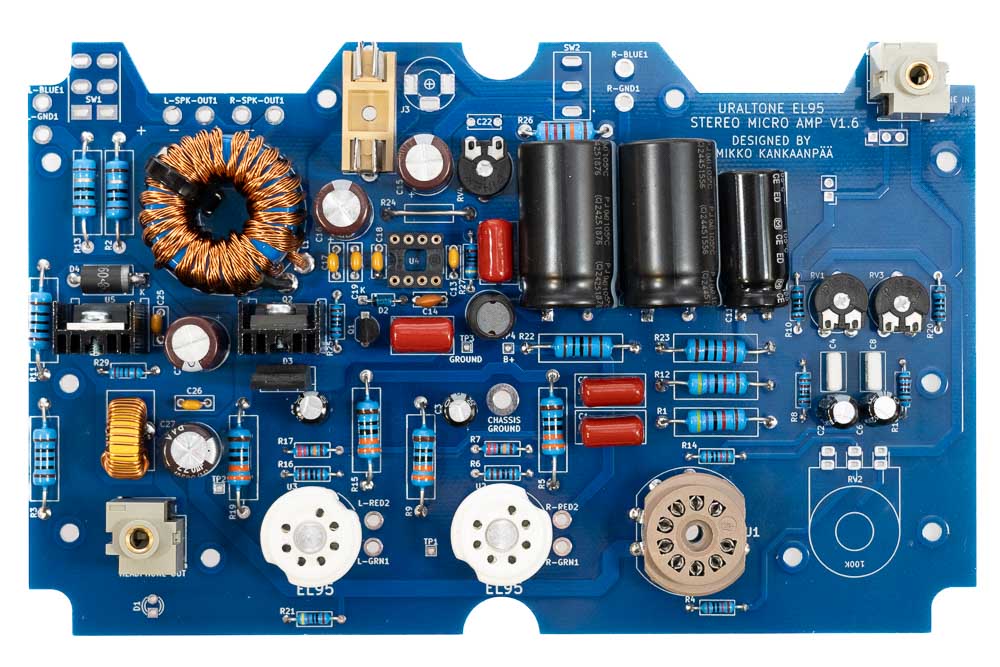

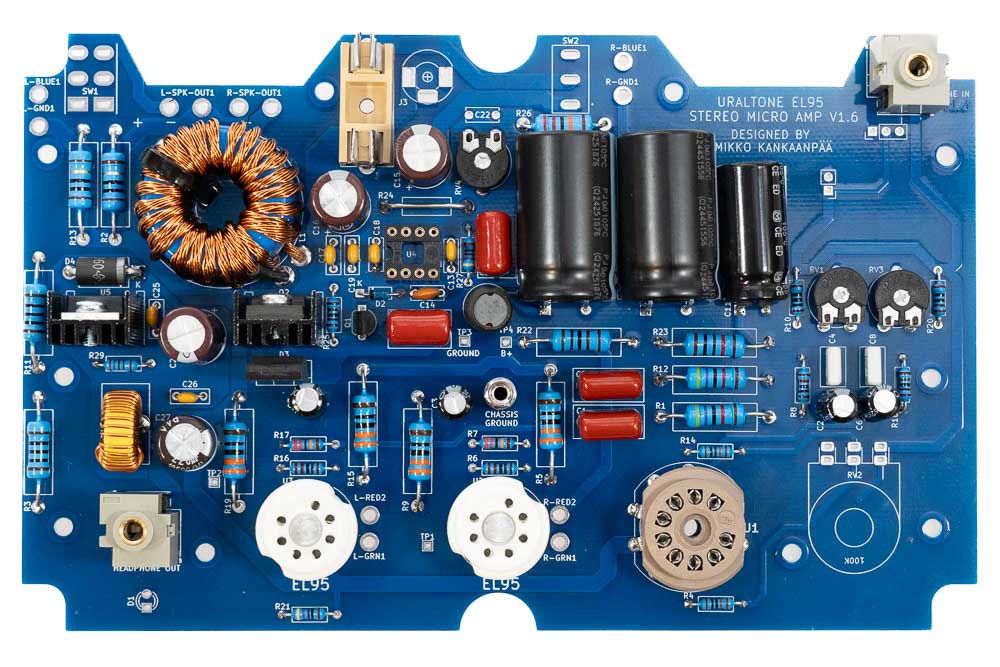

Kytkentälevyn ladonta on toistaiseksi valmis, puuttuvat osat asennetaan myöhemmin kun kytkentälevy ja kansi kiinnitetään toisiinsa. Ennen jatkamista tarkista kaikki nyt tehty työ, osien oikeat paikat / ladonta ja asennussuunnat. Tämä on helpompaa nyt kuin myöhemmin vahvistimen ollessa kasattu.

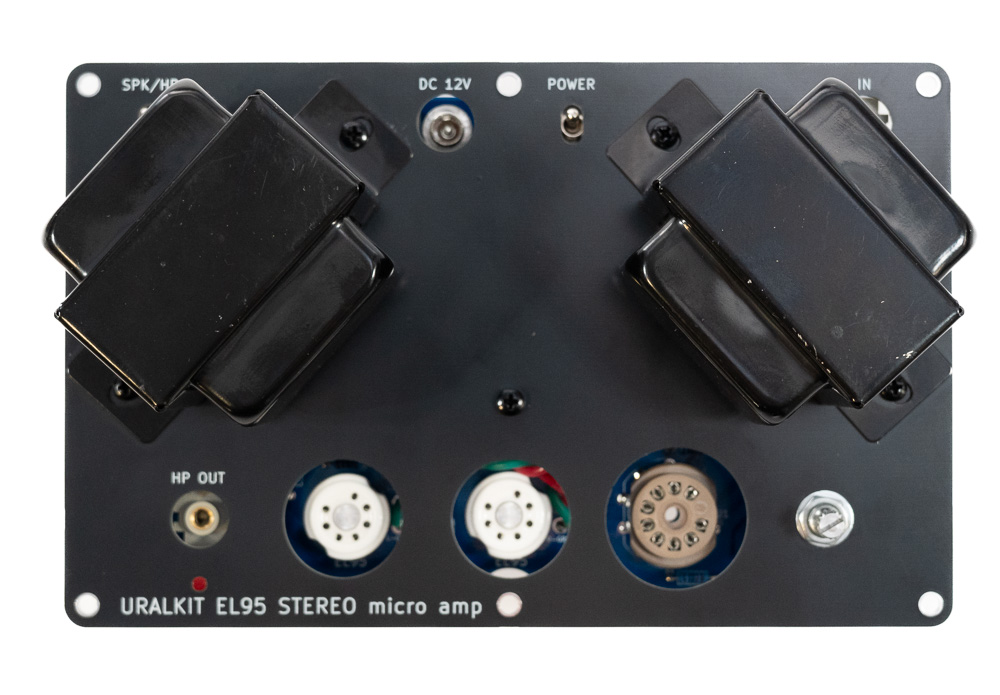

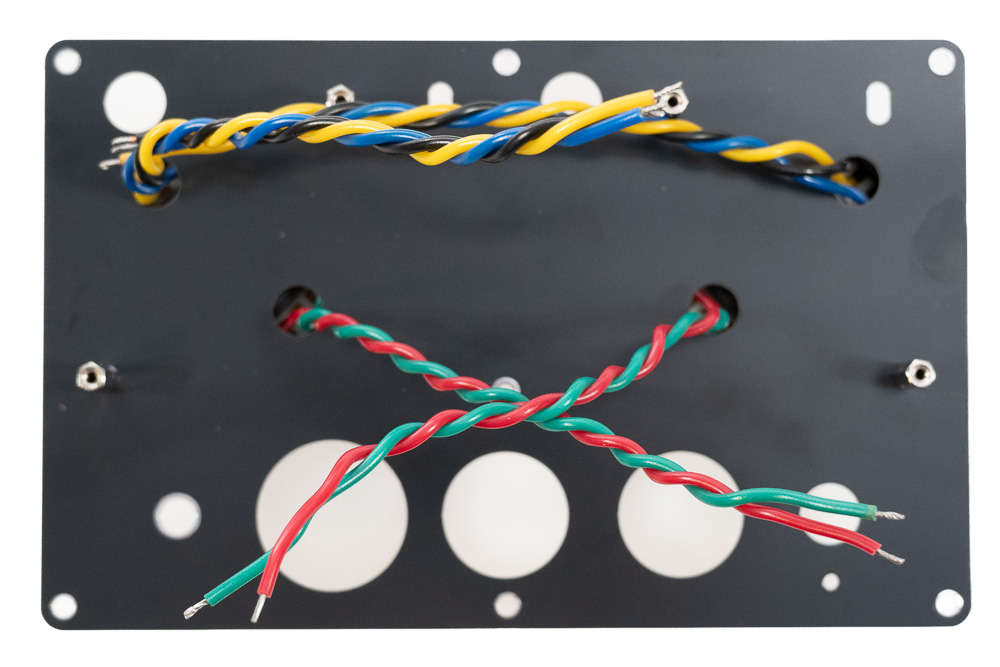

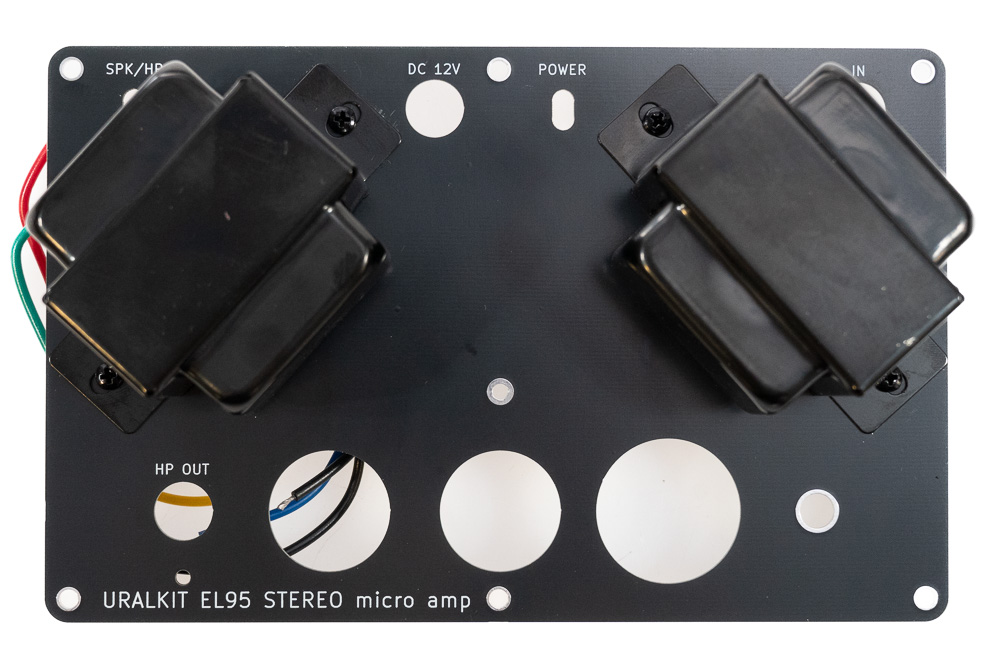

Kiinnitä muuntajat kansilevyyn. Pujota johtimet näille varatuista aukoista siten, että sininen-keltainen-musta johdinnippu syötetään vasemman kulman puoleisista aukoista läpi. Kiinnitä muuntajat levyn kääntöpuolella M3 korostusmuttereilla kiinni.

Kierrä muuntajien johtimet yhteen.

Juota muuntajien johtimet levylle. Nämä ovat merkitty [kanava]-[väri] koodilla, esim L-BLUE - vasen kanava - sininen.

Asenna IC-piiri U4 kantaansa, huomioi tämän asennussuunta kannan lovi ja piirin kotelon päädyn kolo / tai pin1 ympyrä / kuoppa suunnataan samoin päin. Asenna myös sulake paikoilleen.

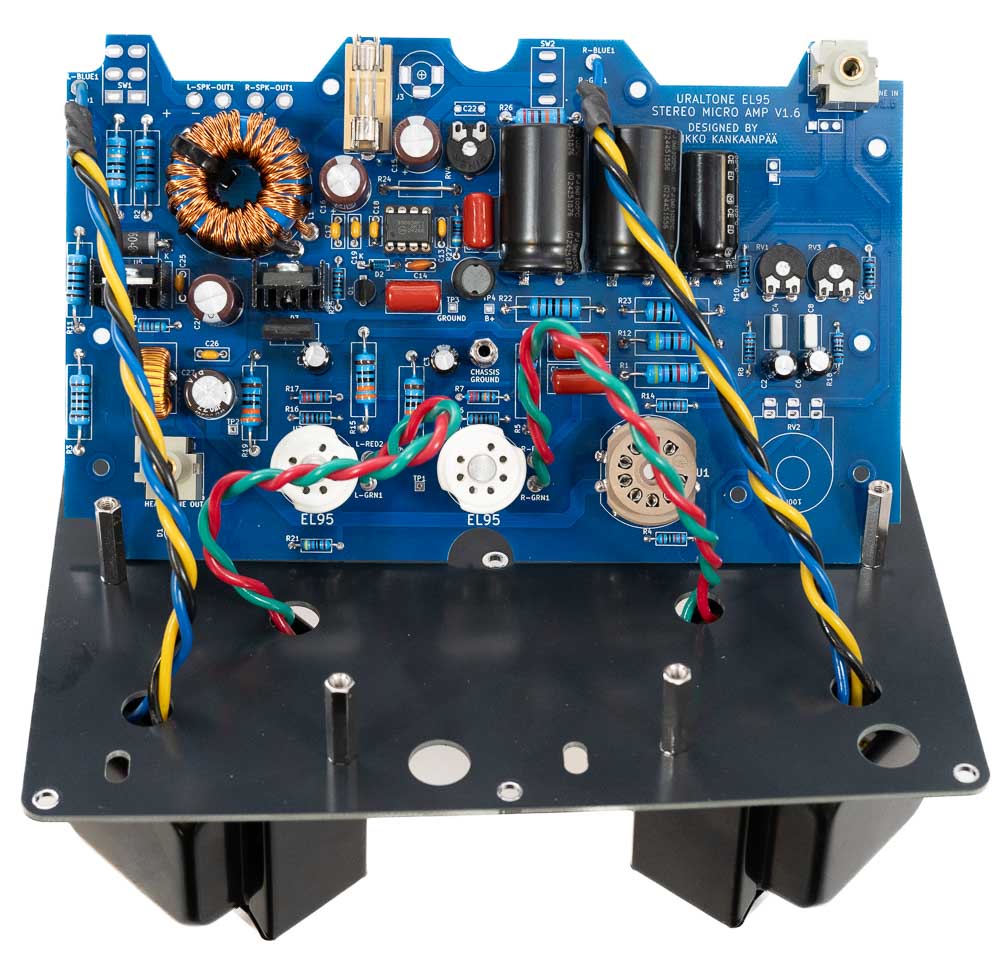

Kiinnitä kytkentälevy kanteen. Muuntajan vihreä-punaiset johtimet kiertävät keskimmäisen korotustapin kautta, jolloin johtimet laskostuvat paketin sisällä siististi.

Pujota DC-jakki, potentiometri, led ja vipukytkimet paikoilleen ennen vahvistimen ja kannen kiinnitystä. Huomioi ledin napaisuus. Taita ledin ja DC jakin jalkoja hieman ulospäin jotta nämä eivät putoa kun vahvistinta käännellään ympäri.

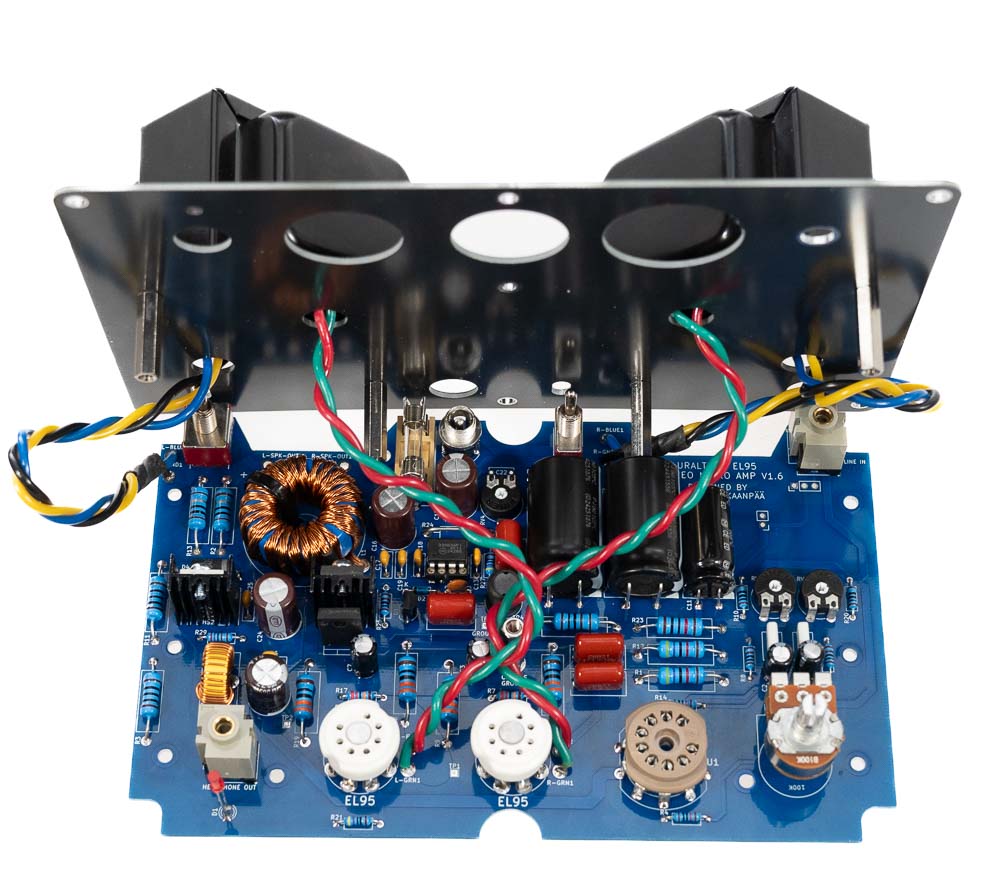

Seuraavaksi tapahtuu paljon ja asia esitetään vähin kuvin. Paina kansi ja kytkentälevy yhteen. Ohjaa potentiometri kannen reiästä läpi ja ohjaa tarvittaessa muuntajien johtoja siten, etteivät ne jää mihinkään puristuksiin. Kun puoliskot menevät yhteen kiinnitä kannen puolelta keskimmäinen ruuvi ja loput neljä piirilevyn puolelta

Kun kannen ja kytkentälevyn ruuvit ovat kiinni kiinnitä potentiometri kanteen ja lopuksi juota se kiinni.

Tarkista että vipukytkimet ovat suorassa siten, että vipu on keskellä kannen aukkoa. Kun asento on oikein juota kytkimet kiinni.

DC jakki on helpoin asentaa käyttämällä apuna plugia jolla liittimen asennon saa haettua kohtisuoraksi levyyn nähden. Juota liitin ensin yhdestä juotoskorvakkeesta kiinni ja tarvittaessa korjaa asentoa lämmittämällä liitosta. Kun liittimen paikka miellyttää juota loput juotoskorvakkeet.

Lopuksi ohjaa led kannen reiän läpi. Juota led kiinni.

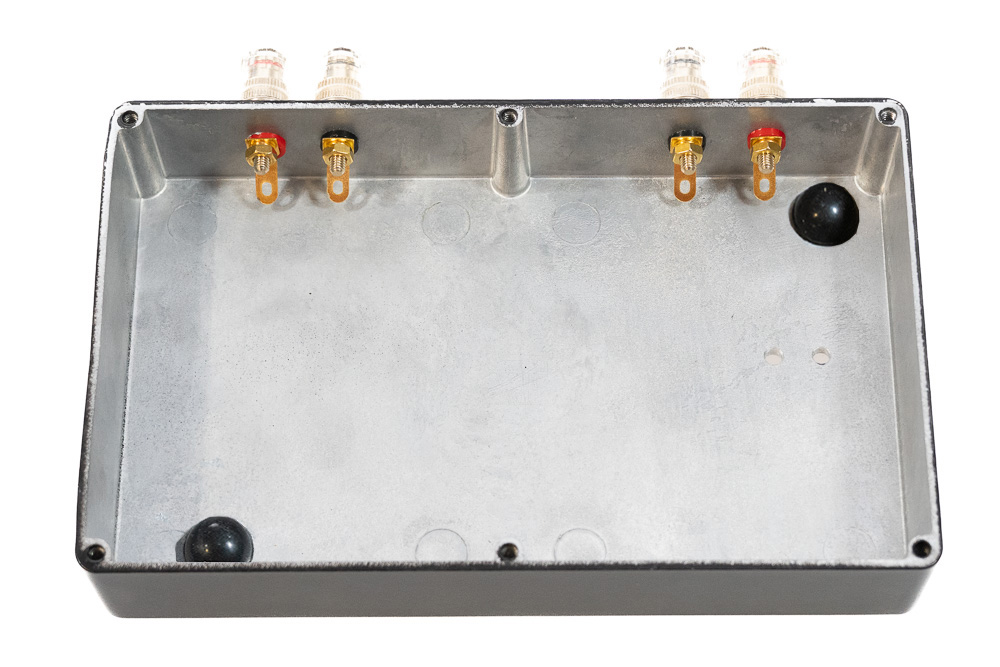

Kiinnitä kaiutinliittimet koteloon. Taita tarvittaessa juotoskorvakkeita alas siten, että vahvistinkytkentä mahtuu koppaan osumatta liittimiin.

Kiinnitä kaksi kumista jalkaa koteloon jakkien alle. Tämä estää PCB:tä painumasta liian alas kun jakkeihin painetaan plugeja kiinni.

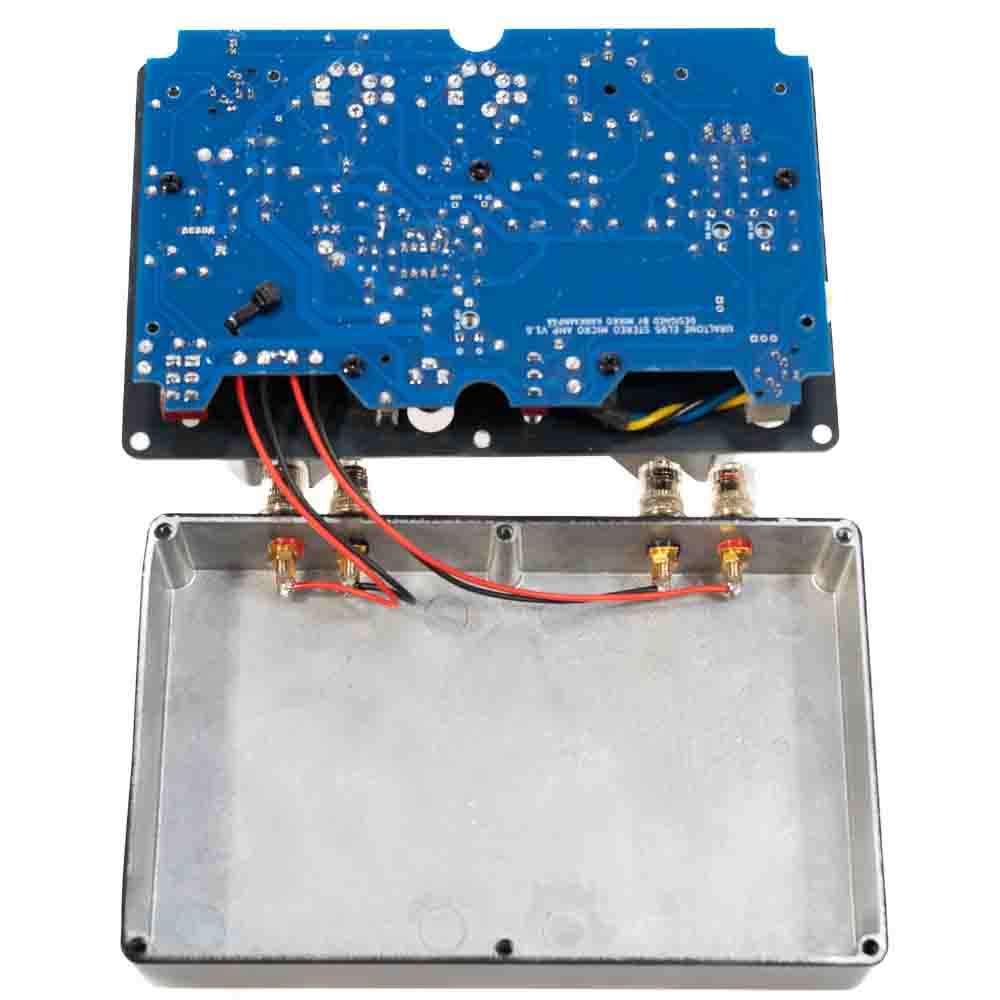

Juota kaiutinlähtöjen johtimet. Leikkaa johdot sopivaan mittaan, jossa kannen ja pohjan voi kääntää auki kuvan osoittamalla tavalla. Tämä helpottaa jatkossa säätämistä, testausta ja mahdollista vianhakua.

Asenna putket paikoilleen.

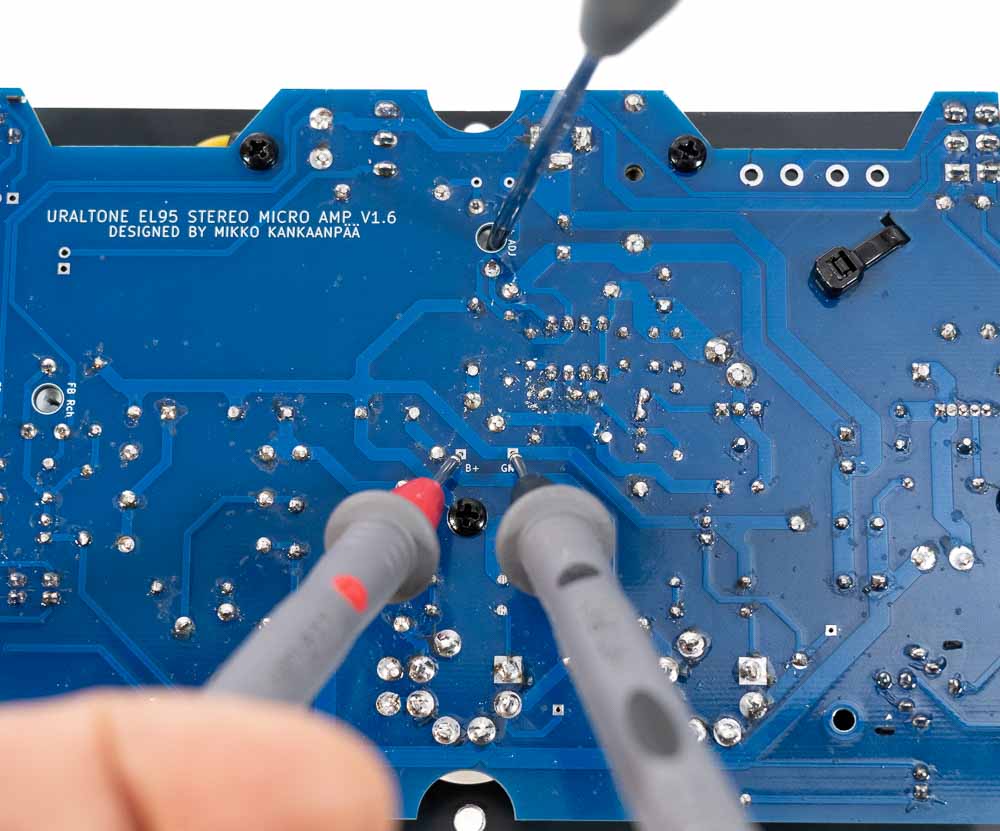

Kytke vahvistin 12V DC virtalähteeseen ja käännä kaiutin / kuuloke kytkin kuulokeasentoon (vipu ulospäin), jolloin putkilla on kuorma. Mittaa yleismittarilla testipistettä B+ ja GND ja kytke virta päälle. Seuraa ettei jännite nouse hallitsemattomasti (>400V). Mikäli näin käy, sammuta vahvistin heti. Anna putkien lämmitä ja säädä jännite B+_ADJ trimmeristä n. 280V:iin.

Huom: kytkentälevyn läpi säädettynä trimmerin kiertosuunta on päinvastainen, jännite kasvaa kun trimmeriä kierretään vastapäivään.

Tarkista 6.3V hehkujännite etuasteputken kannalta pinnien 4 ja 5 välistä.

Huom: Mikäli kytkentä ei toimi odotusten mukaisesti, ennen vianhakua varmista mittaamalla B+ ja GND mittapisteistä, että anodijännitteet ovat laskeneet lähelle nollaa.

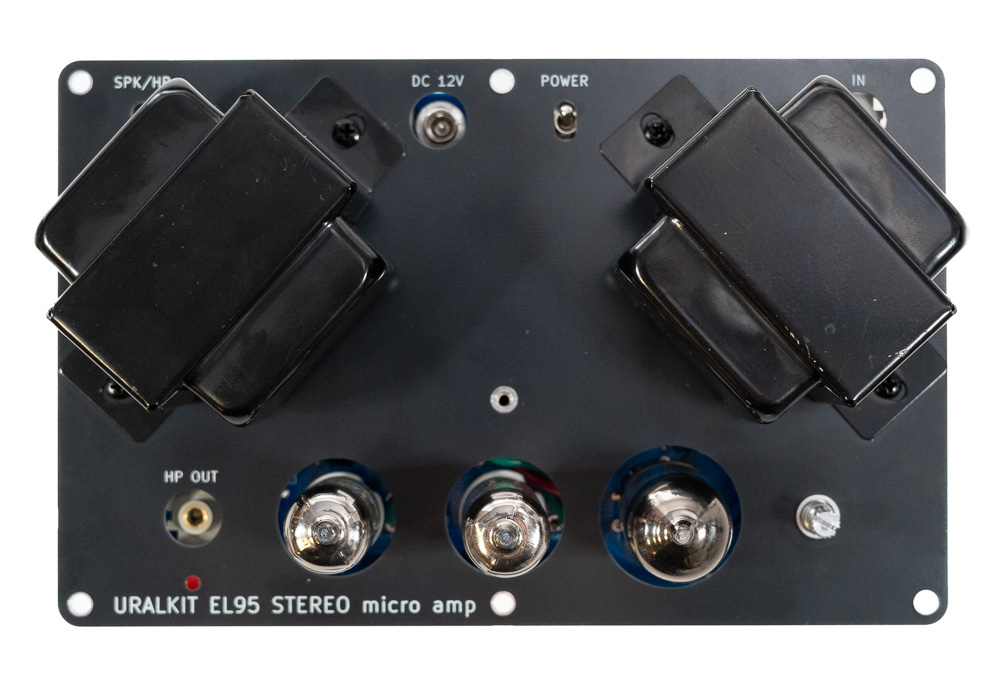

Kiinnitä vahvistin koppaan kuudella ruuvilla. Vahvistin on nyt valmis säädettäväksi ja tämän jälkeen käyttöön!

RV1 ja RV3 säätävät kunkin kanavan takaisinkytkentää. Keskiasennossa takaisinkytkentä on vähäistä. Säädä trimmereitä niin, että volumetaso laskee eli takaisinkytkentä lisääntyy. Kokeile korvalla oikea taso. Yksi tapa säätää tämä on laittaa ohjelmalähteestä volume melko kovalle (esim. läppäristä, kännykästä), laittaa volumet EL95 vahvistimesta täysille ja säätää trimmerit niin ettei ääni säröydy korvin kuultavasti kuin korkeintaan hiukan. Säädä trimmerit lopuksi niin, että kanavabalanssi on hyvä.

Onneksi olkoon, käsissäsi on hieno putkivahvistin, jonka olet kasannut omin käsin! Jos tarvitset teknistä tukea laita viestiä orders@uraltone.com osoitteeseen. Myymälässä tai puhelimitse emme pysty antamaan teknistä tukea.

Ennen tukipyyntöä varmista seuraavat asiat: Tuplatarkista, että kaikki osat ovat oikeilla paikoilla ja oikein päin. Varmista, että juotokset ovat laadukkaita, eli tina on kunnolla sulanut ja tarttunut levyyn ja komponentteihin. Varmista, ettei kolvin kärki ole sulattanut vahingossa kaapelien eristeitä tai kondensaattoreiden kylkiä.
