Lattakaapeliliittimen (IDC) puristaminen kotikonstein

Käytämme joissain rakennussarjoissamme lattakaapeleita jolloin useampi napaiset johtoliitokset ovat sekä nopeasti asennettavissa ja huollettaessa helppoja irrottaa.Olemme saaneet palautetta joissa johtoliittimien asennus on koettu hankalaksi tehdä. Tässä ohjeessa näytetään muutama tekniikka, joilla asennuksen voi tehdä ilman tähän tarkoitukseen tehtyä työkalua.

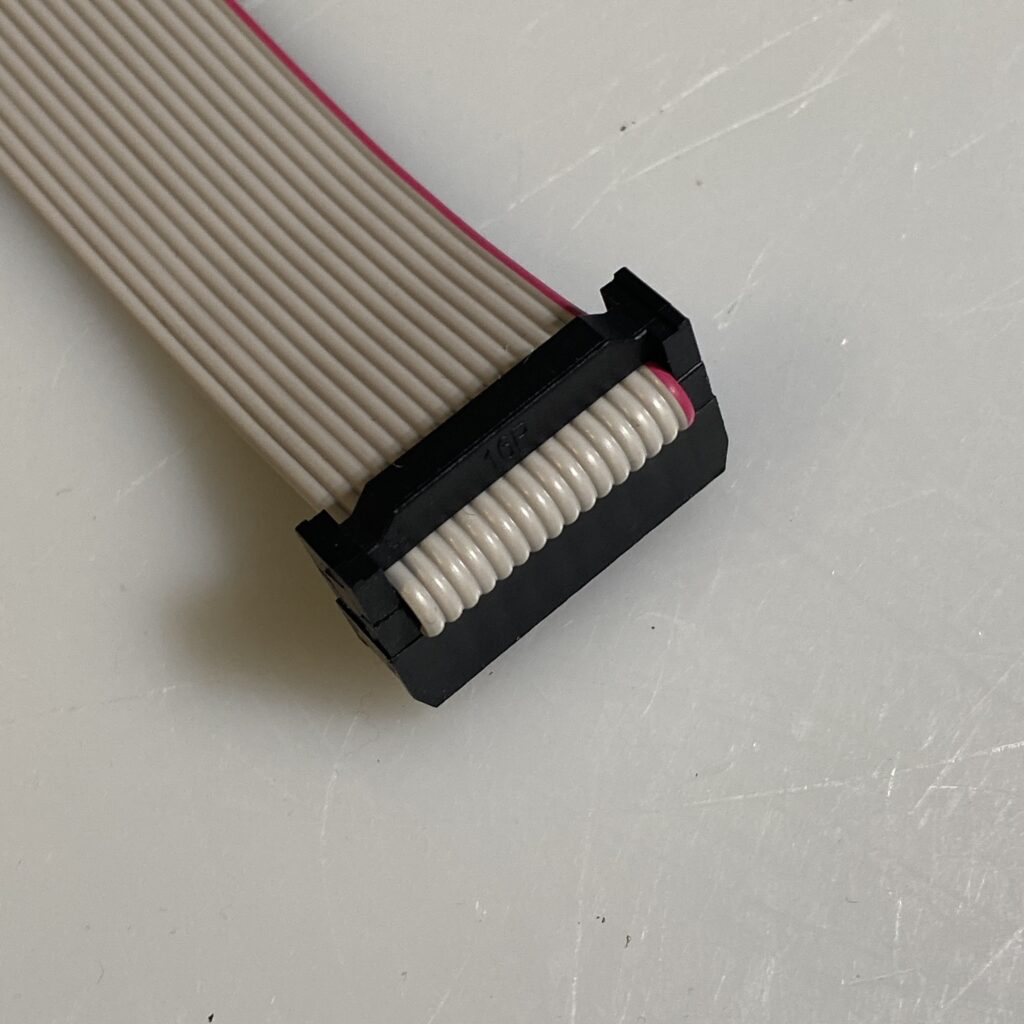

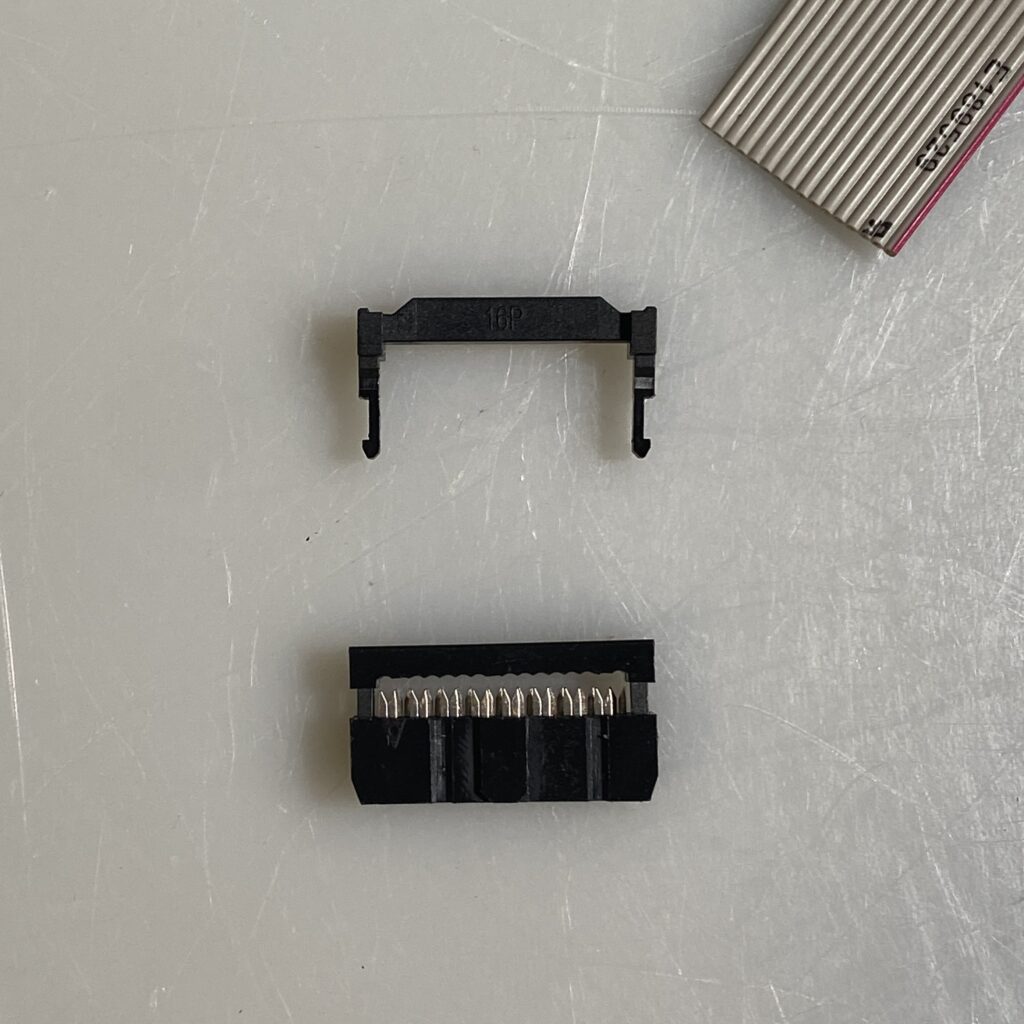

IDC johtoliitin toimitetaan kahdessa tai kolmessa osassa. Useimmiten kiinni puristettavat osat ovat toisissaan kiinni kuten kuvassa, mutta joskus tämä osa saattaa irrota kuljetuksessa. Liittimen mukana toimitetaan myös vedonpoisto. Tämän osan käyttö on vapaaehtoista. Mikäli käytät vedonpoistoa tämä kääntää johtimen suunnan. Harkitse ennen puristamista kummasta suunnasta kaapeli syötetään liittimeen.

Aluksi aseta lattakaapeli liitinrunkoon. Huomioi johdon asennussuunta: Liitinrunkoon on merkitty pieni kolmio joka osoittaa johdin numero yksi paikan. Lattakaapelissa tämä johdin on merkitty punaisella raidalla.

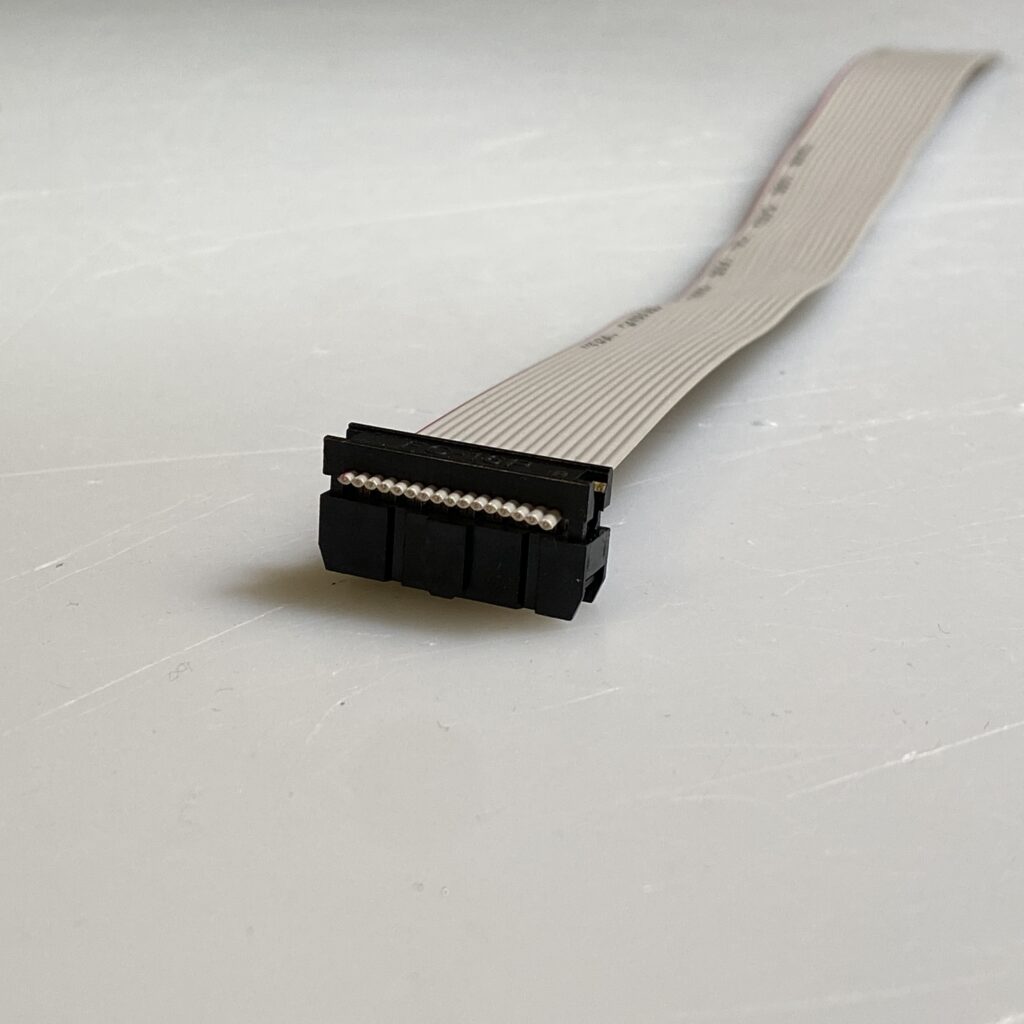

Purista liittimen kansiosa sormivoimin kiinni lattakaapeliin. Kannessa on urakuviointi joka vastaa lattakaapelin muotoa. Kun "löysät" ovat otettu pois voit tarkistaa että lattakaapeli on asettunut uriin liitimen molemmista päistä katsottuna. Tarvittaessa kierrä johdinta siten, että se on kohtisuorassa liitinrunkoon nähden.

Liittimien puristamisen kikka on seuraavissa asennustavoissa sama. Tärkeintä tässä on se, että puristusvoima on kohtisuorassa puristettavaan pintaan. Kärkipihtien tms. käyttämisen ongelma on näiden saranoidussa rakenteessa joka puristaa liitintä ainoastaan pihtien puolelta. Tämä usein rikkoo kansiosan muoviset kiinnikket.

Tapa 1 - Iso, tasainen ja sopivan painava esine.

Tällä toimintatavalla tarvitset tukevan työkalun josta saat hyvän otteen. Työkalussa tulee myös olla tasainen pinta jolloin tämä ei lipeä puristettaessa. Esimerkkikuvissa käytetään helposti saatavaa efektipedaalia jonka koko ja muoto ovat tähän tehtävään oivalliset. Muita hyväksi havaittuja esineitä ovat olleet tuolin jalka, vasaran pää, käsipaino sekä koivuklapi.

Puristaminen on hyvä tehdä tukevalla alustalla. Tukeva pöytä, puinen oven kynnys, laminaatti- tai betonilattia ovat järkähtämättömiä alustoja. Suojaa alusta tarvittaessa.

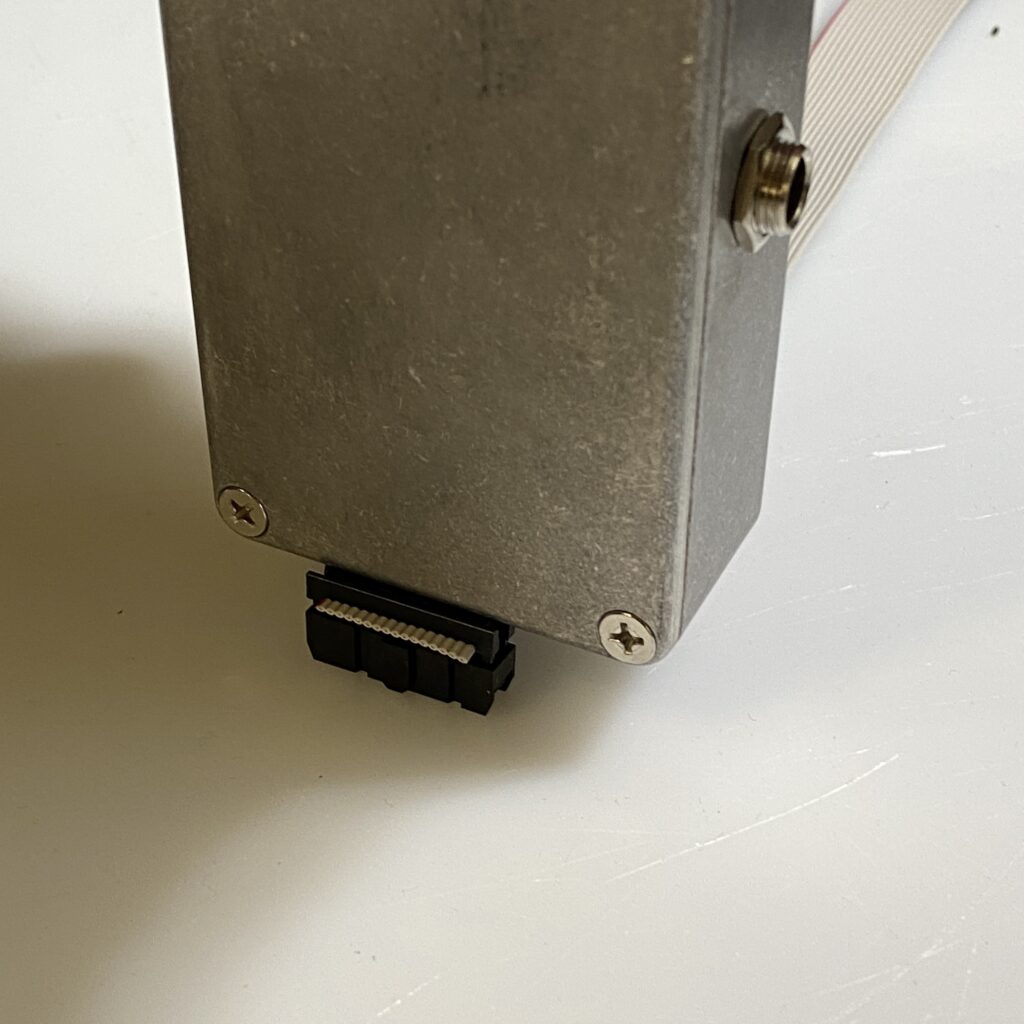

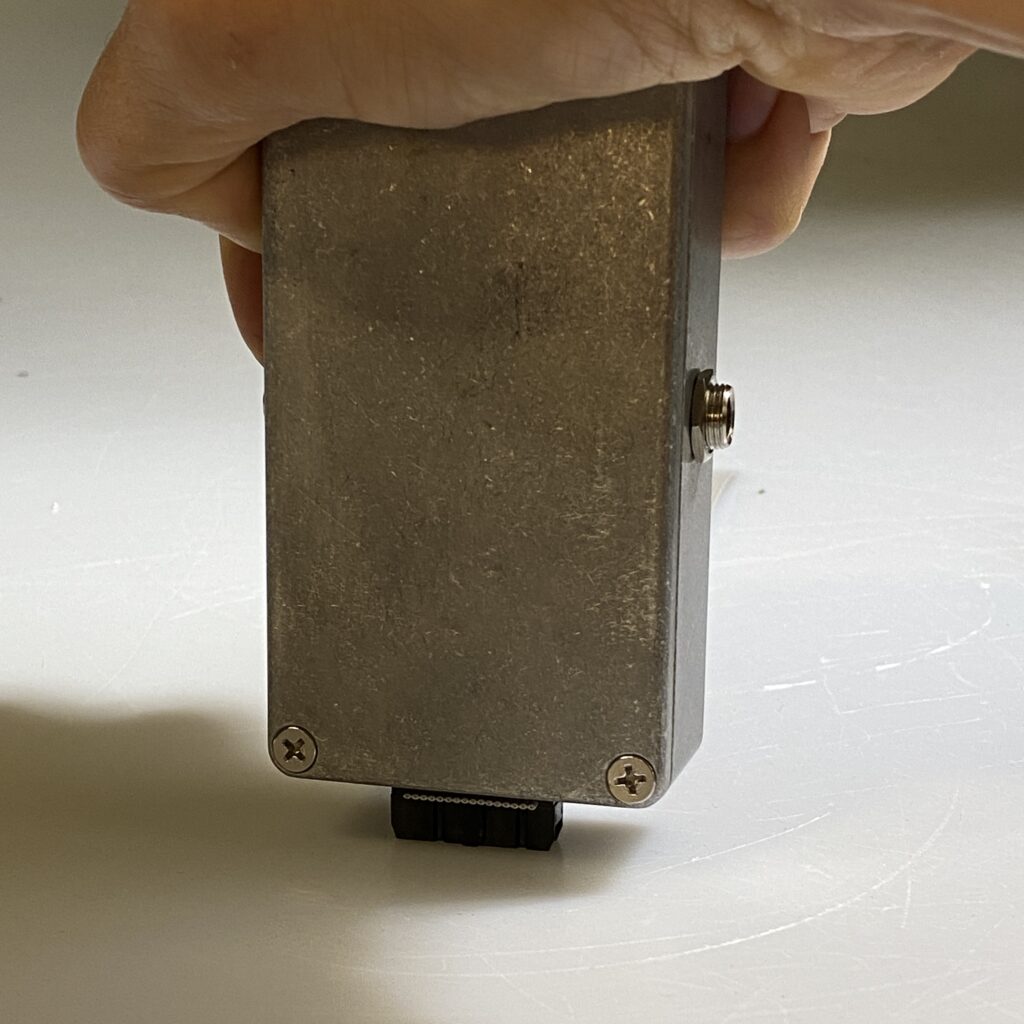

Aseta liitin johtoineen työkalun alle siten, että liitin on kohtisuoraan puristuksen suuntaan nähden. Varmista vielä, että johdin on suorassa ennen puristamista. Paina työkalua kohtisuoraan lattiaa kohden. Vino työntö, varsinkin liittimen leveyssuunnassa voi työntää sen poikittain. Kun kansiosa on painunut paikalleen liitin on kiinnitetty. Kannen sivun lukitukset pitävät pienen napsahduksen kun kansi on riittävän syvällä.

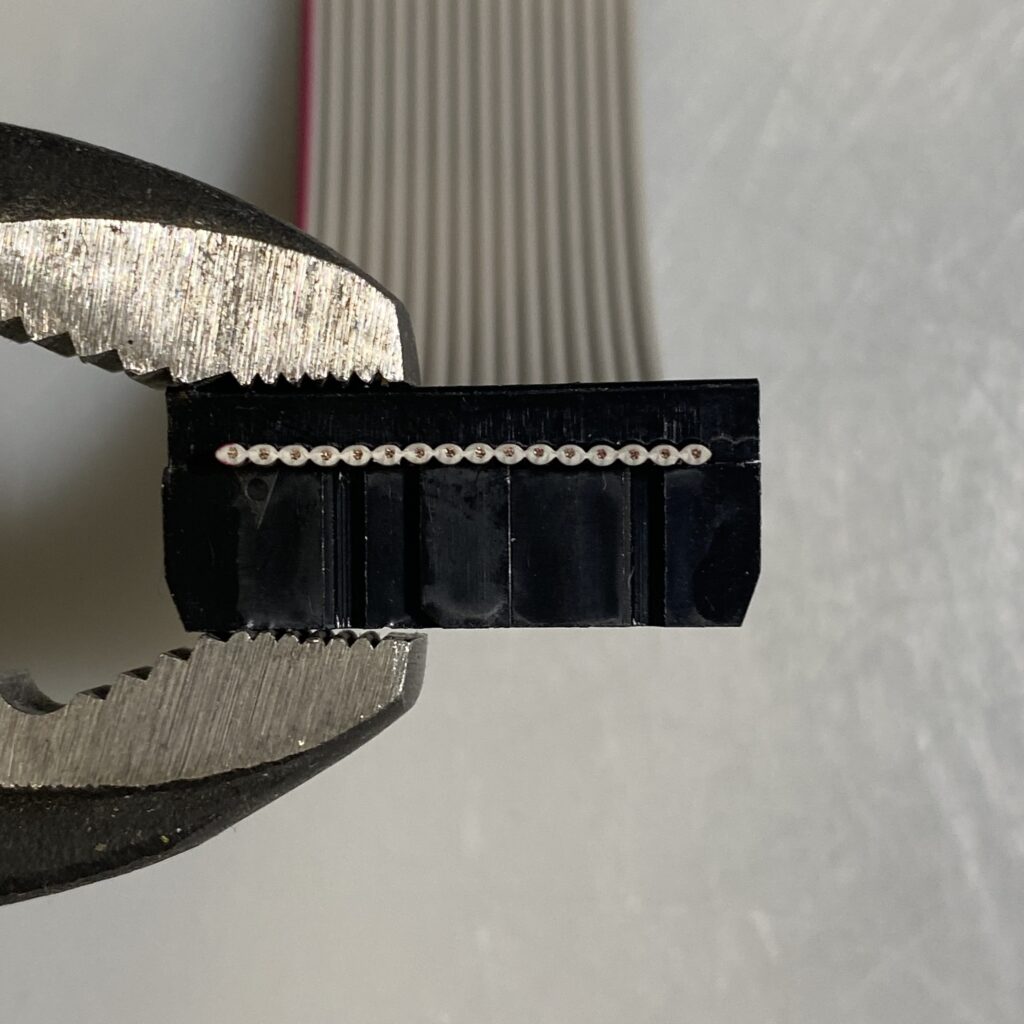

Tapa 2 - Kutakuinkin tasainen puristus siirtoleukapihdeillä (papukaijapihdit)

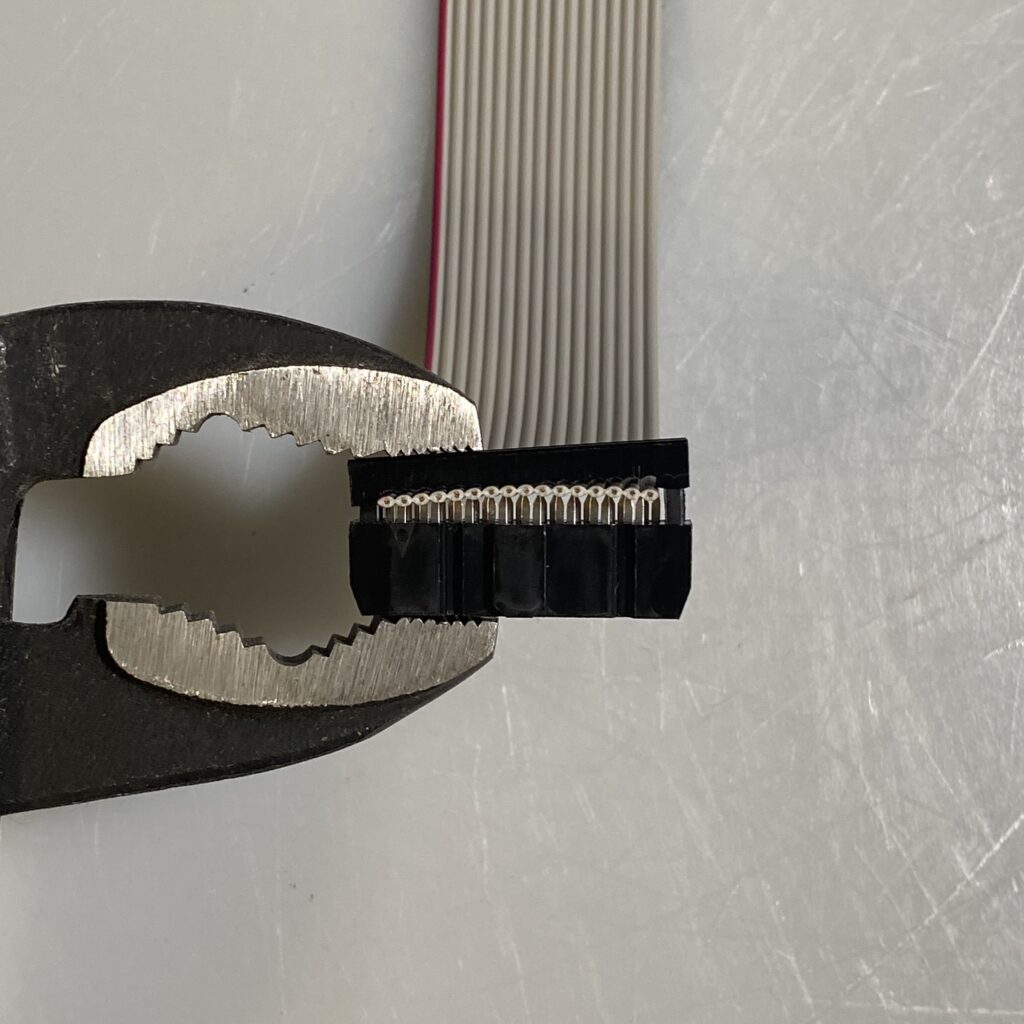

Siirtoleukapihdeillä on mahdollista saada suorempi puristusvoima verrattuna tavallisiin kärkipihteihin sillä näissä leuan väliä voi säätää. Aloita samoin kuten edellä, aseta johdin liitinrunkoon ja purista kansiosa sormivoimin paikoilleen.

Koska pihdeissä ei riitä leveys, työ tehdään pienissä osissa hivuttamalla kantta paikalleen.

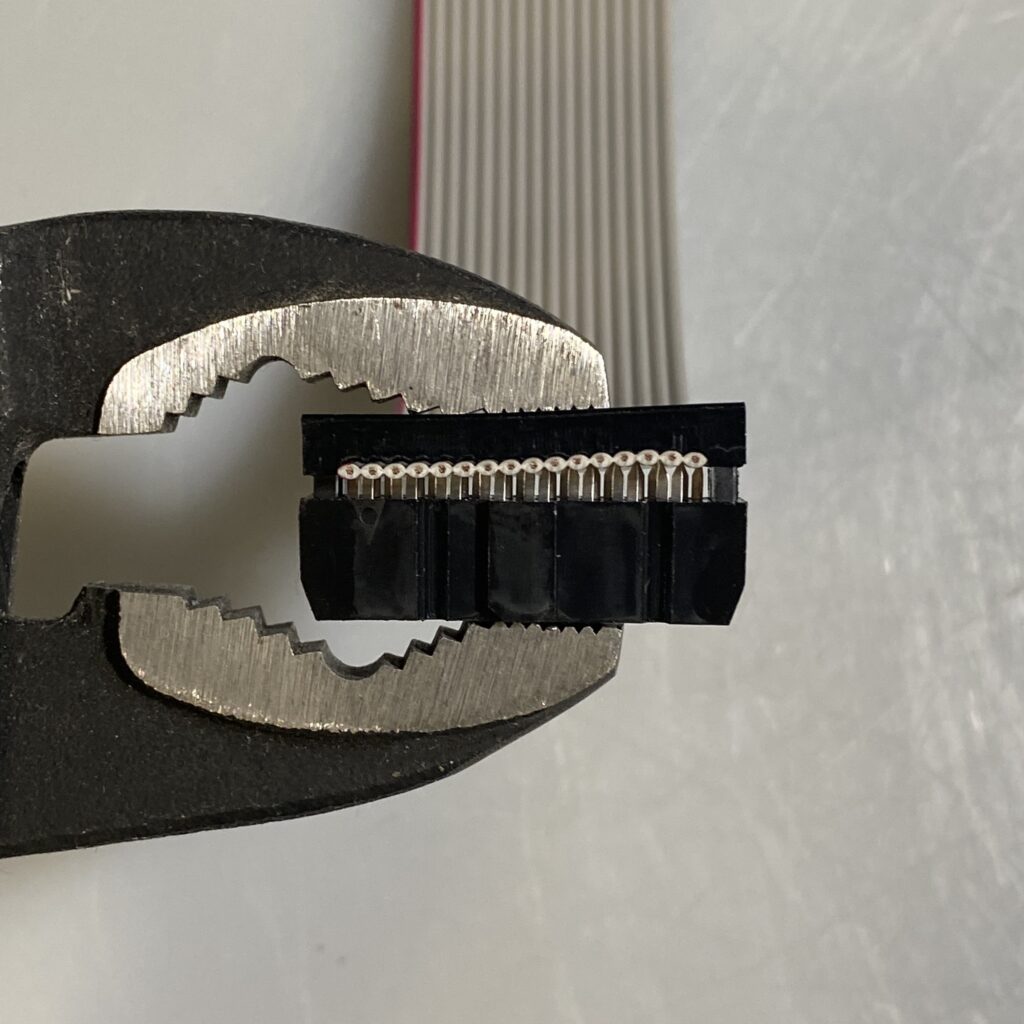

Aloita toisesta reunasta ja purista kansiosaa suunnilleen puoliväliin siitä matkasta minkä tämä painuu alun sormivoimin puristamisen jälkeen.

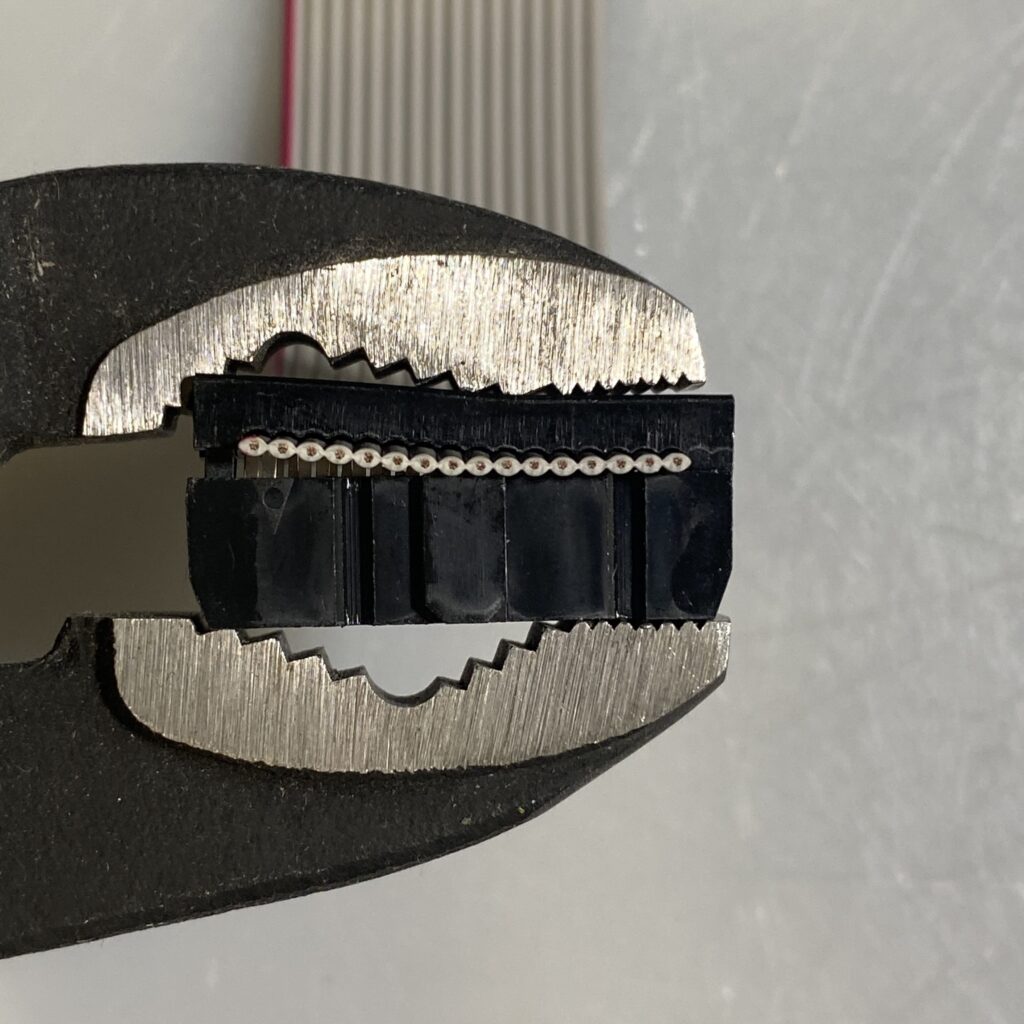

Siirry pihtien tasaisen osan leveyden verran eteenpäin, jolloin puristaminen jatkuu siitä mihin se viimeksi loppui. Edelleen, älä purista kantta pohjaan.

Siirry taas eteenpäin kunnes kohtaat liittimen toisen reunan. Nyt kun alku on puristettu jo puoliksi voit puristaa toisen päädyn kokonaan loppuun.

Palaa takaisin puristamalla kansi kokonaan kiinni.

Lähtöpiste saavutettu, liitin on valmis. Tarkista taas istuuko kansi kunnolla paikoillaan ja tarvittaessa purista liitintä kiinni.

Lopuksi voit kiinnittää vedonpoiston. Ennen vedonpoiston asennusta liittimen voi vielä hätätapauksessa avata. Liittimen sivussa on pienet klipsit joita voi varovasti taivuttaa ulos siten, että kansiosan voi irrottaa. Älä väännä lukitusliparetta millin osiakaan enemmän ulos mitä tarvitsee. Liitinrungon materiaali on helposti murtuvaa ja rikkoontunut kansi ei enää pysy liitinrungossa kiinni.

Ketjutetuissa kytkennöissä asennus tapahtuu samalla tavalla. Liittimen voi puristaa keskelle johdinta yhtä helposti mitä sen päihin.

Edellä näytettyjä ohjeita voi soveltaa sen mukaan mitä työkaluja rakentajalla on käytössä. Oleellisinta on johtimen asettaminen paikoilleen siten, että liitin on puristettu sormivoimin kiinni ja se, että puristus on tasainen ja kohtisuorassa.
