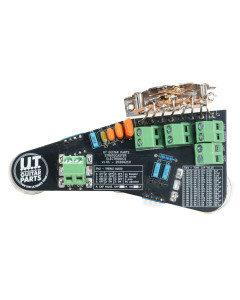

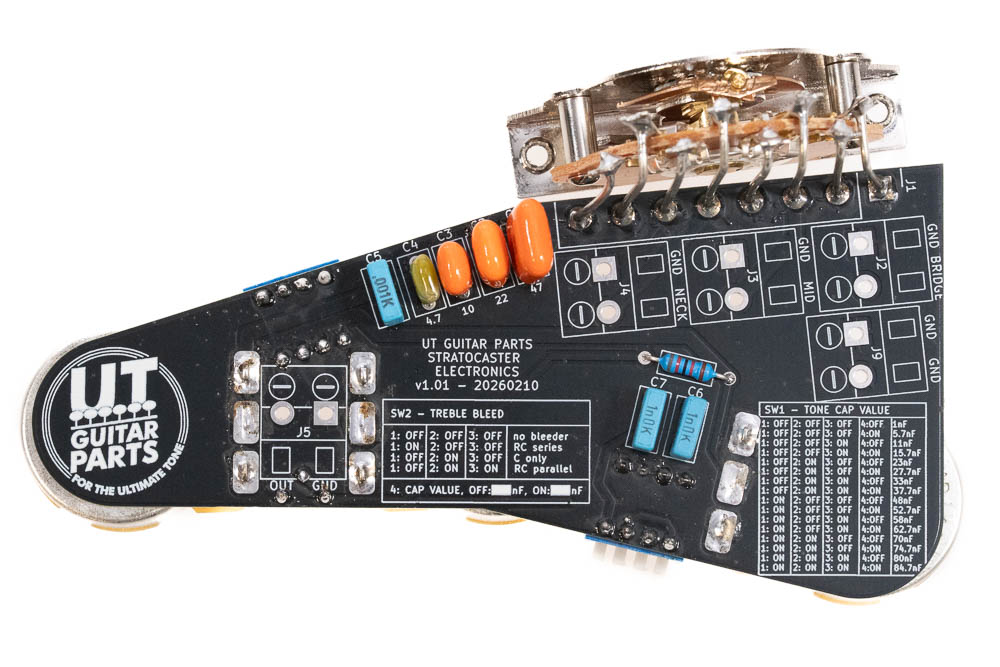

UT Guitar Parts Strato-sähköt paketoi nimensä mukaisesti Stratocaster-tyylisen johdotuksen yhdelle levylle. Kytkentä sisältää DIP-kytkimillä valikoitavan tone-piirin, jolla tone-kondensaattorin arvon voi valita 1nF-84.7nF välillä. Toinen DIP-kytkin ja trimmeri valitsevat treble bleed -kytkennän tyypin, resistanssin- ja kapasitanssin arvon. Stratosähköt sarjan tai valmiiksi kasatun kytkentälevyn ajatuksena on tarjota tyhjentävä vastaus kysymykseen "mikä osan arvo on paras".

Laaja säädettävyys antaa helpon tavan testata eri vaihtoehtoja soittamalla. Kytkentälevyn kytkimet ja trimmeri ovat säädettävissä plektrasuojaa raottamalla potentiometrien kohdalta. Tähän riittää kolmen kiinnitysruuvin irrotus potentiometrien ympäriltä.

Stratosähköt voi rakentaa sarjasta itse tai ostaa valmiiksi kasatun setin. Johtimien kiinnitys tapahtuu ruuviliitoksilla, joten asentamisessa ei tarvita juotostyökaluja. Valmiin levyn asennus kitaraan löytyy tämän artikkelin lopusta.

Tutustu kuviin ja ohjeisiin huolella ennen rakentamisen aloittamista. Näin saat hyvän käsityksen siitä, millaisesta työstä on kyse.

Noudata rakennussarjaa rakentaessa aina sarjan mukana toimitettua osalistaa. Päivitämme välistä sarjojen kytkentöjä ja ajan myötä näihin tulee aina parannuksia tai muutoksia esim. osien saatavuuden mukaan. Mahdolliset poikkeavuudet kuvasarjaan ovat mahdollisia ja esim. osien ulkonäössä saattaa olla poikkeuksia. Epävarmassa tilanteessa priorisoidaan aina osalistaa. Tämä on aina oikein ja ko. versioon tehty.

UralTone Stratosähköt - Osalista - BOM

Rakennussarjan kokoaminen

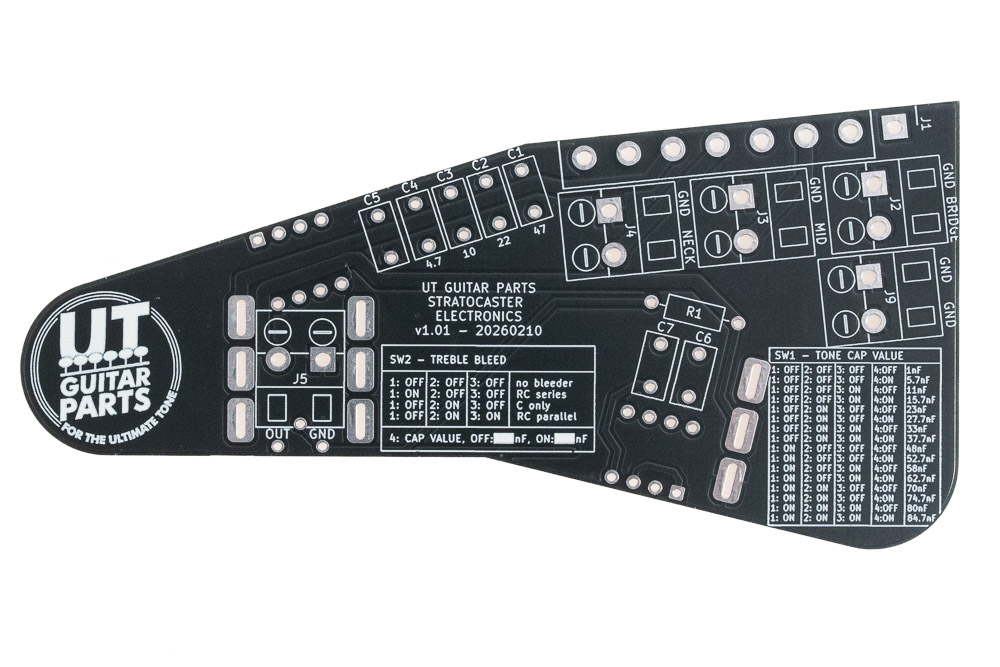

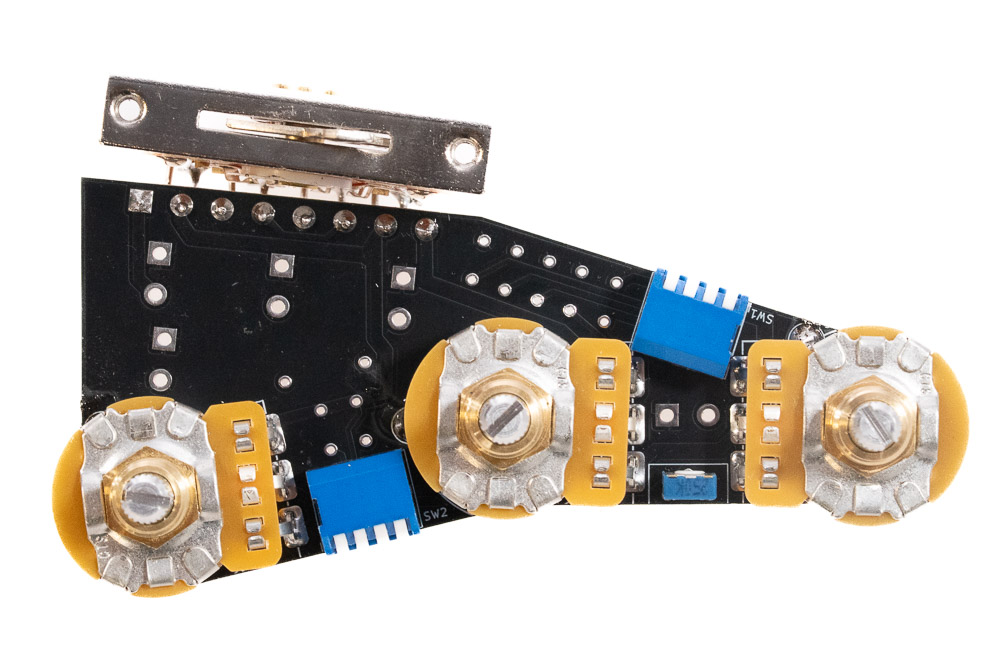

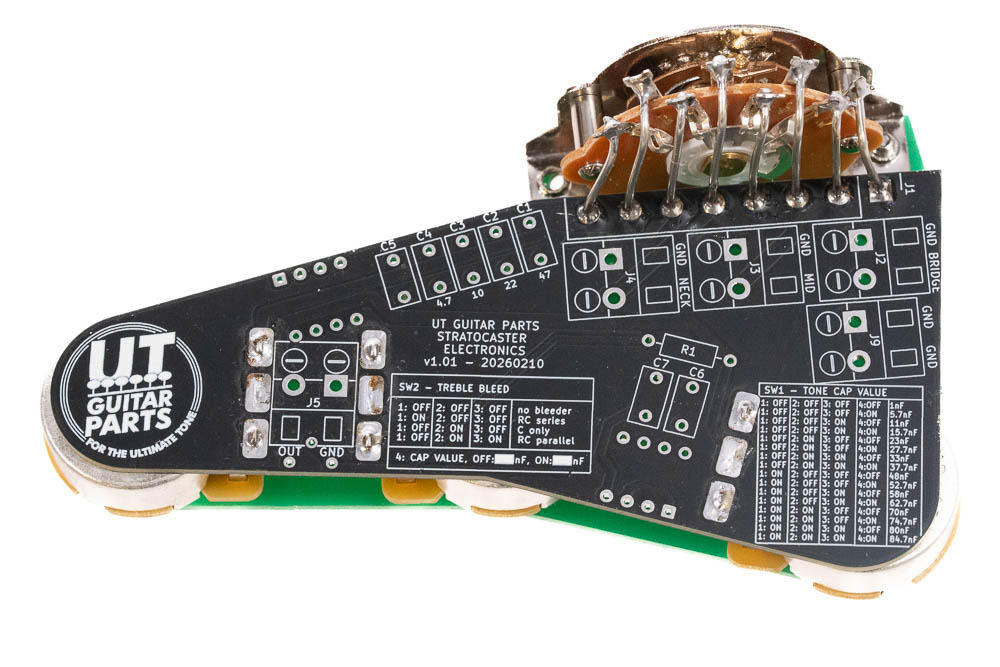

Stratosähköt -sarjan kytkentälevy. Levylle on painatettu osien sijoittelut, osia juotetaan molemmin puolin levyä. Levyllä on myös painettua dip-kytkimien eri asentojen selitykset.

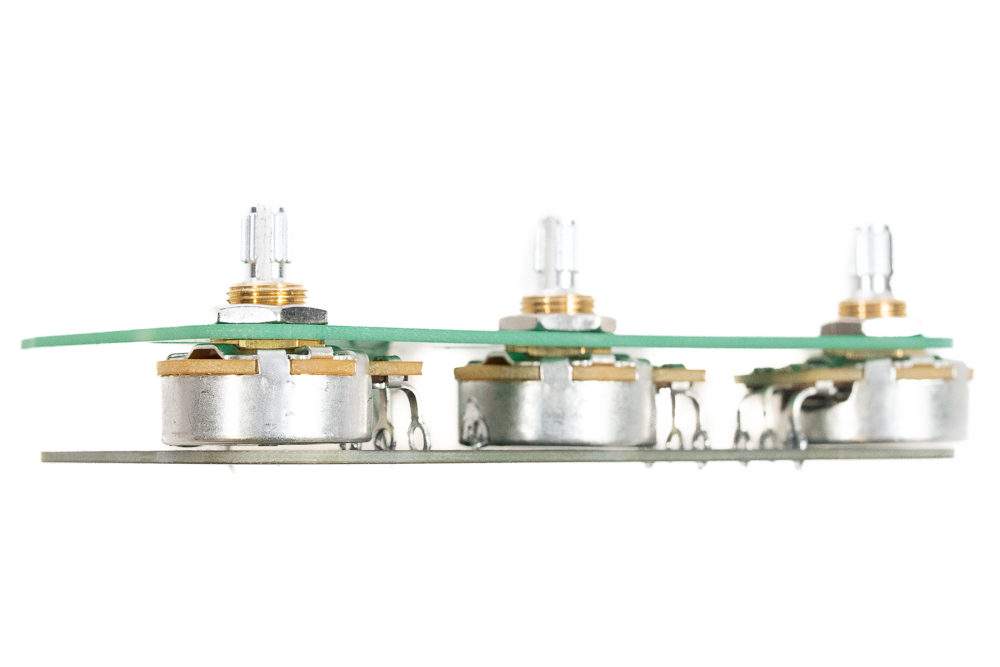

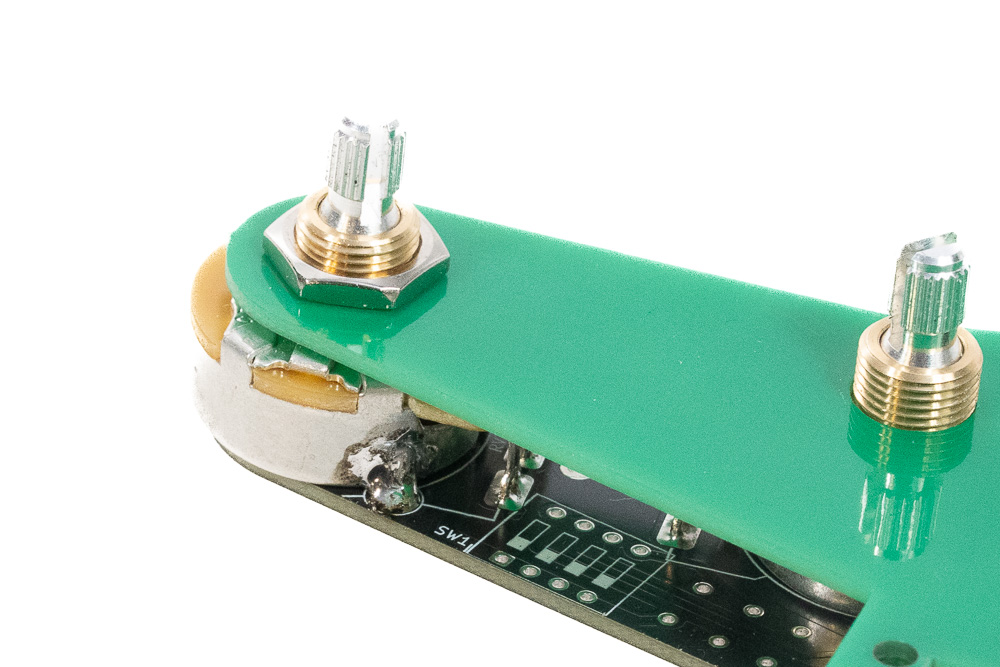

Taita potentiometrien jalkoja siten, että ne ovat kohtisuorassa piirilevyyn nähden. Asettele potentiometrit levylle ja kiinnitä lopuksi levy plektrasuojaan tai valinnaiseen asennusjigiin. Kun potentiometrit on kiinnitetty juota ne kiinni levyyn. Varmista ennen juottamista, että potentiometrien selkä on levyssä kiinni (toisin kuten yllä olevan kuvan potentiometrillä vasemmalla).

Levyllä on pienet tinatut alueet jolla potentiometrien rungot voi lopuksi juottaa levyyn kiinni. Tämä tekee asennuksesta tukevamman ja varmistaa kytkennän maadoituksen.

Kiinnitä valintakytkin plektrasuojaan (kuvassa käytetty vihreää apulevyä). Juota hyppylangat kytkimen juotoskorvakkeista levylle.

Irrota kytkentälevy plektrasuojasta / jigistä. Juota DIP-kytkimet ja trimmeri levylle kuvan mukaisella tavalla.

Juota kondensaattorit ja vastus piirilevylle. Leikkaa juottamisen jälkeen ylimääräiset kytkentälangat levyn kääntöpuolelta lyhyiksi.

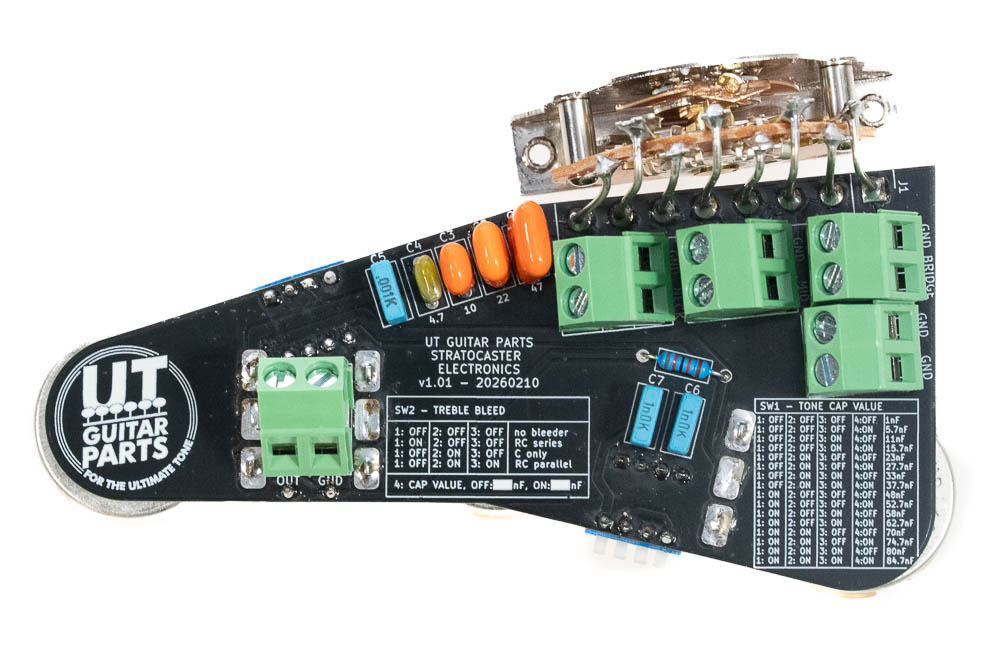

Juota ruuviterminaalit levylle. Stratosähköjen juotostyöt ovat nyt valmiit ja kytkennän voi asentaa kitaraan.

Asennus kitaraan

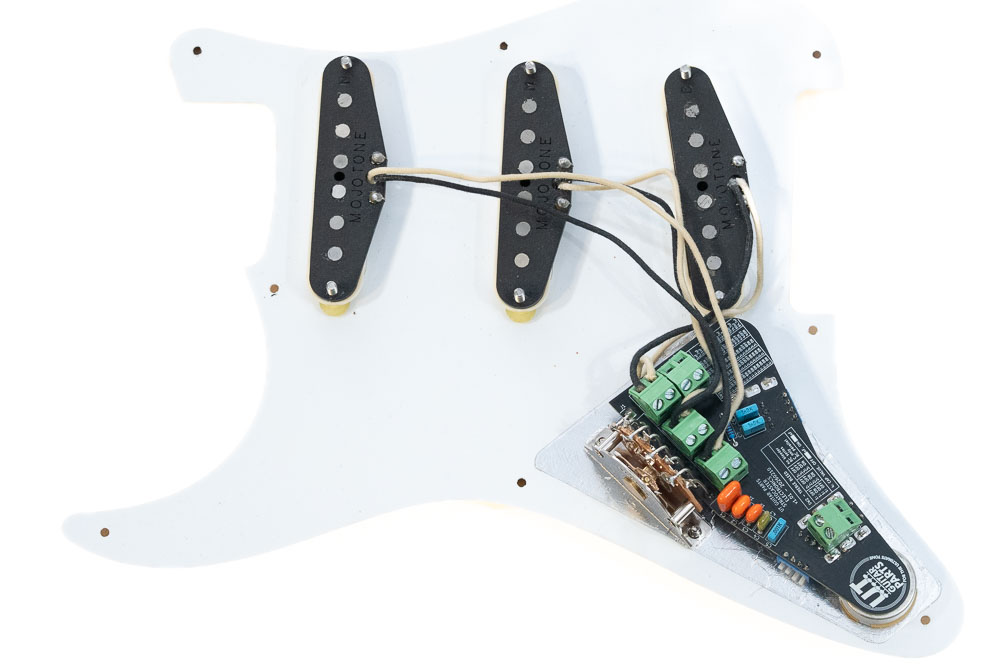

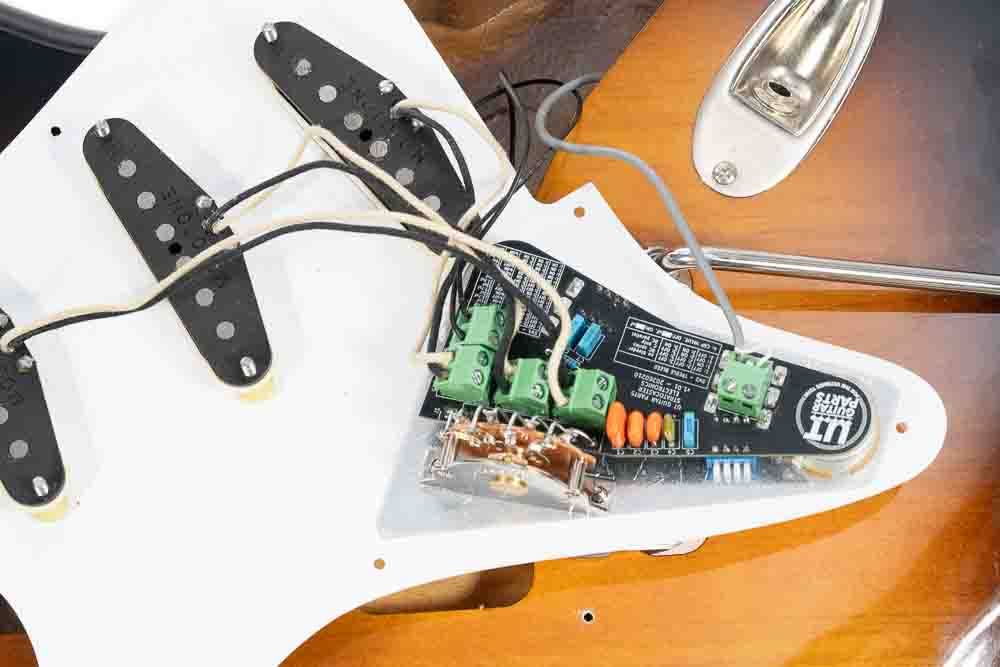

Kiinnitä kytkentä sekä mahdolliset mikrofonit plektrasuojaan. Kytke mikrofonien johtimet kytkentälevylle. Mikrofonien signaalien (Bridge / Talla, Mid / Keski, Neck / Kaula) ja maadoitusten kytkentäpisteet ovat merkitty levylle. Huomioi johdotuksen asennus: johtimet eivät voi olla viivasuoria mikrofonin ja ruuviterminaalin välillä, vaan johtojen tulee kiertää sitä kautta missä kitaran runkoon on työstetty ura. Jätä riittävä määrä johdinta kunkin mikrofonin ja kytkentälevyn välille.

Kiinnitä jakilta tuleva suojattu johdin sekä maadoituksen johdin/johtimet levylle.

Tarkista ruuviliitokset, ettei liitos ole kiristetty johtimen eristeestä vaan kuoritun johtimen päästä. Kytkentä on ikävä purkaa myöhemmin soittokuntoon viritetystä kitarasta.

Kiinnitä plektrasuoja ja tarvittaessa ohjaa johdot kitaran bodyn uriin. Jätä potentiometrien ympärillä olevat kolme ruuvia toistaiseksi asentamatta, jotta pääset säätöihin käsiksi.

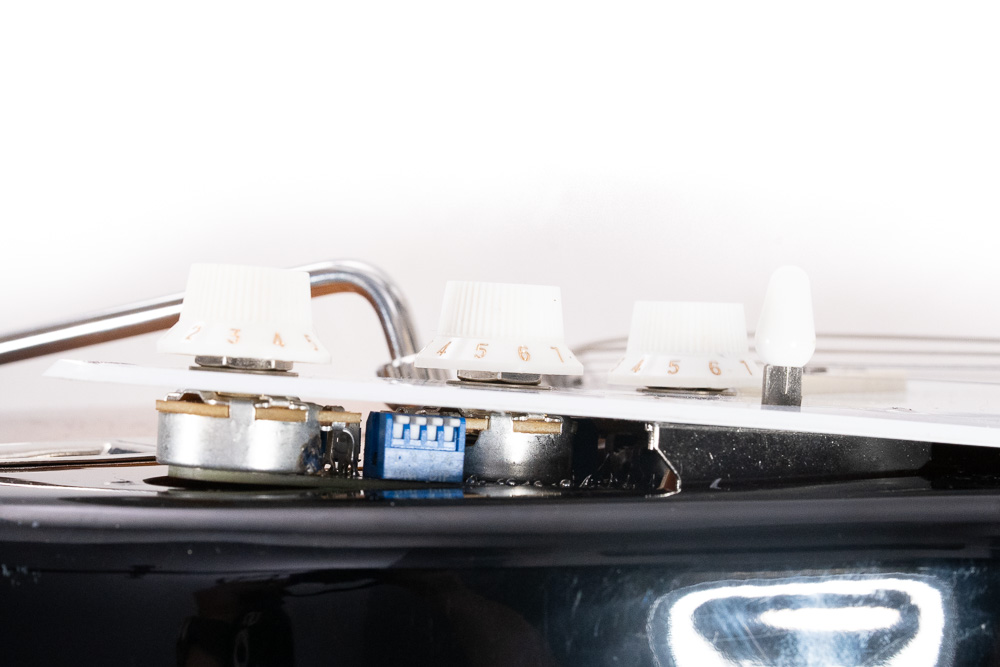

Plektrasuojaa voi raottaa soittokuntoisessa kitarassa riittävästi siten, että sivuilla oleviin DIP-kytkimiin ja trimmeriin pääsee käsiksi ilman että kieliä tulee irrottaa.

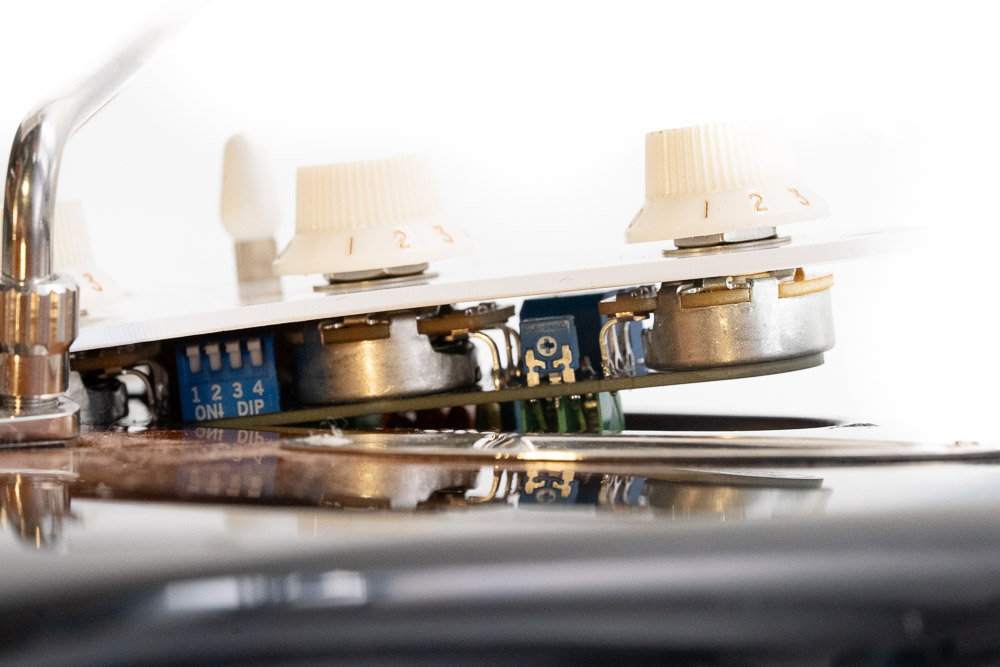

Alapuolelta katsottuna, Tone-poitikoiden välistä löytyy tone-kondensaattorin valintakytkimet. Tone-kondensaattorin arvo perustuu eri arvoisten kondensaattorien kytkemiseen rinnan eri yhdistelmin. Tämä neljän kytkimen sarja kytkee 4,7nF, 10nF, 22nF ja 47nF kondensaattoreita rinnan. Näiden lisäksi piirissä on 1nF kondensaattori, jolloin kaikki pois -asennossa tone-piirissä on aina pieni kapasitanssi. Kytkemällä esim. toisen (10nF) ja kolmannen (22nF) kytkimen päälle, tone-kondensaattorin kokonaiskapasitanssiksi tulee 33nF (1nF+10nF+22nF).

Taulukko 1: Kytkimien asennot ja asentoja vastaava tone-kondensaattorin kapasitanssi.
ON-asennossa kytkimen vipu painetaan alas.

Takaviistosta katsottuna löytyvät treble bleed -kytkennän DIP-kytkimet sekä trimmeri.

Kytkimen kolmella ensimmäisellä ensimmäisellä kytkimellä valitaan treble bleed kytkentä. Kaikki kolme OFF-asennossa poistaa treble bleedin kokonaan. Neljännellä kytkimellä valitaan treble bleed kondensaattorin koko. OFF-asennossa kondensaattori on 1nF ja ON-asennossa 2nF. Vastusalue on säädettävissä trimmerillä 82k-330k.

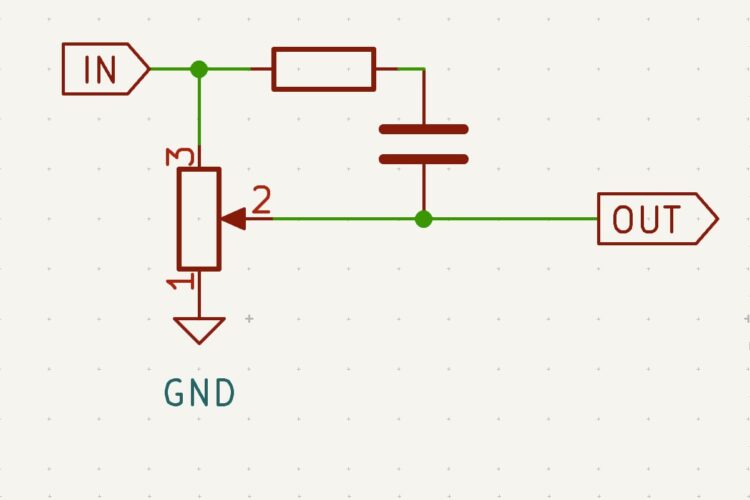

ON-OFF-OFF kytkee kondensaattorin ja säädettävän vastuksen sarjaan.

Tämä kytkentä tunnetaan "Kinman" -kytkentänä. Lähimmäs alkuperäisiä arvoja pääset, kun kytkin 4 on pois päältä ja trimmeri on säädetty kello puoli kymmeneen.

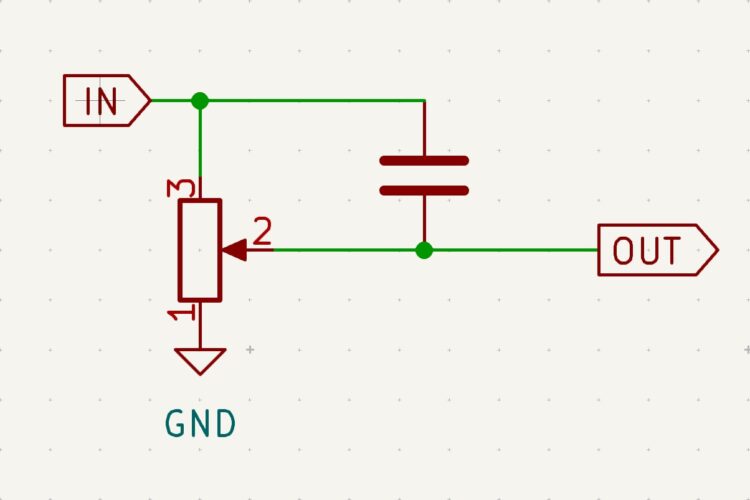

OFF-ON-OFF kytkee pelkän kondensaattorin.

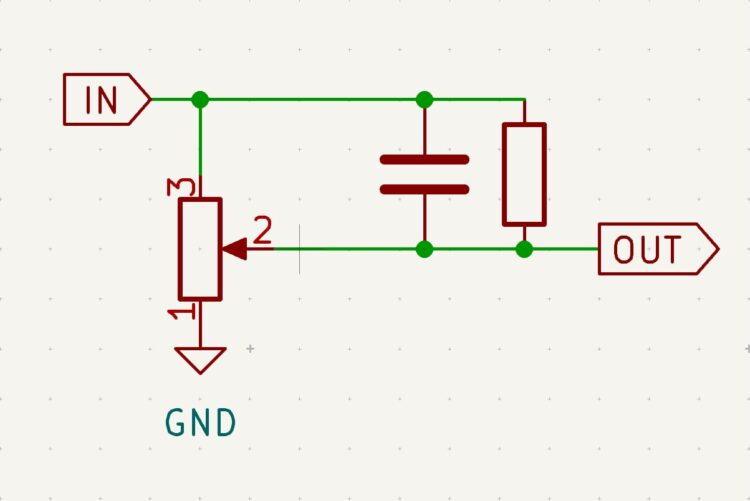

OFF-ON-ON kytkee kondensaattorin ja vastuksen rinnan.

Tämä kytkentä tunnetaan paremmin nimellä "Duncan" -kytkentä. Tämän oletusarvoihin pääsee kytkemällä neljännen dipkytkimen päälle ja säätämällä trimmerin noin kello yhdeksään.

Lopun saatteeksi rohkaisemme kokeilemaan eri säätöjä ennakkoluulottomasti. Komponenttien arvoissa on usein heittoja, eivätkä samoilla arvoilla kasatut kytkennät ole mitattuina identtisiä. Numeroihin ja tarkkuuksiin ei kannatakaan ripustautua liiaksi vaan käyttää näitä lähtökohtina kohti uutta. Soitinlaite-elektroniikassa tärkeintä on kuultu lopputulos, ei numerot.
