UralTone KAKSOISPISTE 6.5" hifi kaiutinrakennussarja - ohjeet

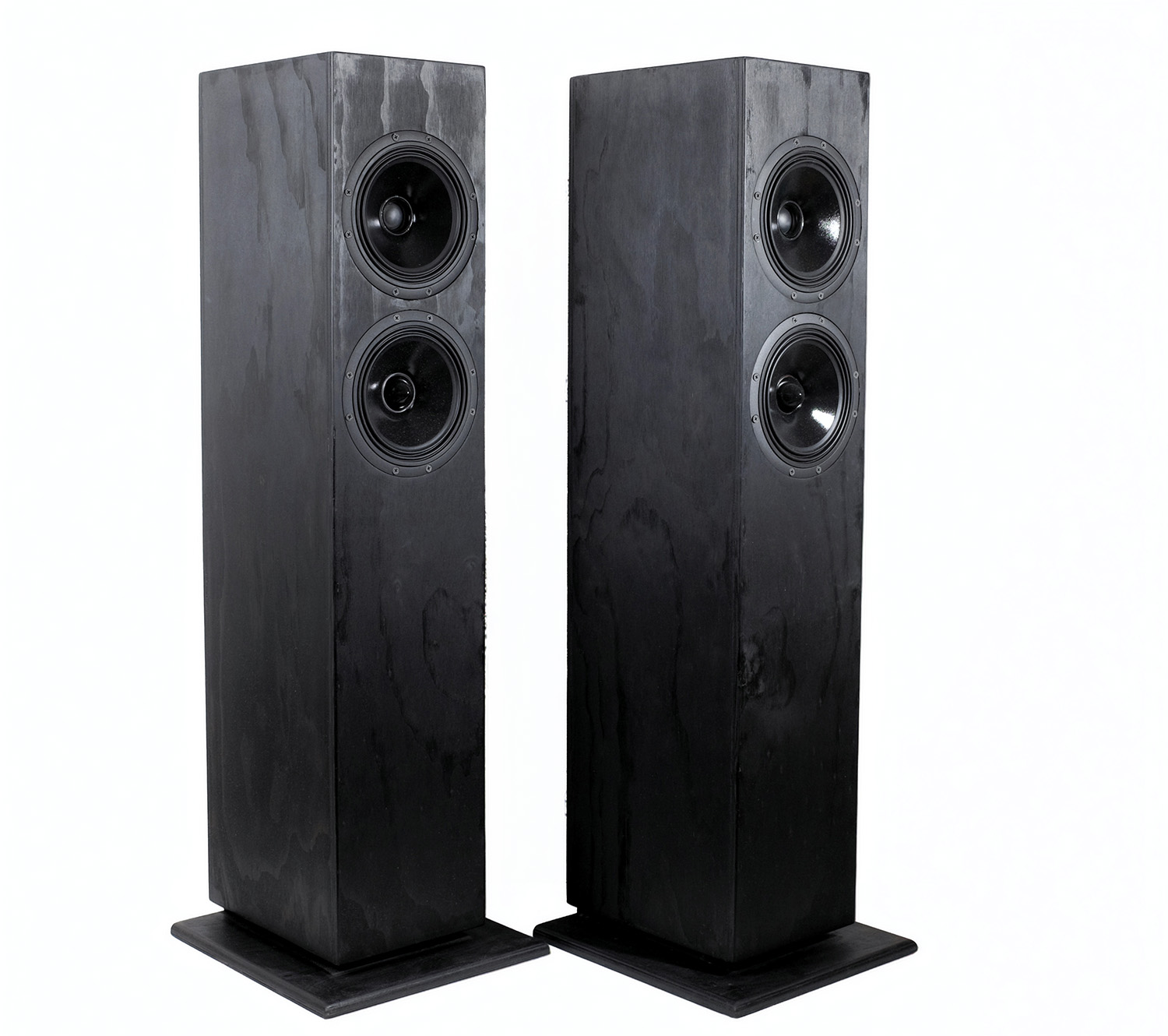

6,5" Kaksoispiste on jatkokehitelmä loistavasta 6,5" Piste -kaiuttimesta. Lisäämällä koaksiaalielementin tueksi bassoelementti saadaan useita äänenlaadullisia etuja: Kun molemmat elementit osallistuvat bassotoistoon, on kapasiteetti tietenkin parempi - äänenpainevarat ovat pelkkää koaksiaalia suuremmat. Ja sitten toisaalta sama äänenpaine kuin pelkästä koaksiaalista saadaan tuplapinta-alalla puolta pienemmällä liikepoikkeamalla. Tämä tarkoittaa vähemmän säröä ja kun koaksiaalin kartio liikkuu vähemmän, se sotkee vähemmän diskanttielementin toimintaa.

Lisäksi yllättävän iso etu on sekin, että kaksi kartiota päällekkäin venyttävät pystysuuntaista suuntaavuutta alemmas taajuuskaistalla ja tulos on vähemmän lattia- ja kattoheijastuksia sotkemassa kaiuttimen suoraan kuuntelupaikalle säteilemää ääntä.

Samalla äänenvoimakkuudella 6,5" Kaksoispiste soi läpikuultavammin, puhtaammin ja selkeämmin kuin 6,5" Piste. Bassotoisto ulottuu vapaassa kentässä kontrolloituna 30 hertsiin, huoneessa vielä hieman alemmas. Stereokuva on tässä kokoluokassa kiitettävän koherentti kiitos koaksiaalielementin, mutta vielä 6,5" Pistettä tarkempi ja läpikuultavampi.

Kaksoispiste 6.5 toimii käytännössä 2½-tiejärjestelmän tavoin. Matalilla taajuuksilla sekä koaksiaalielementin 6,5” kartio että erillinen alempi bassoelementti toistavat yhdessä, jolloin kartiopinta-alaa ja äänenpainevaraa saadaan lisää. Taajuuden noustessa alempi bassoelementti vaimennetaan asteittain pois C5-kondensaattorin avulla, jolloin koaksiaalielementin oma kartio jatkaa yksin kohti diskantin jakoaluetta. Näin vältetään kahden erillään olevan 6,5” kartion tarpeeton yhteistoiminta ylemmällä keskialueella ja pidetään suuntaavuus hallitumpana.

6,5" Kaksoispisteen syntyyn vaikutti tarve saada DIRAC ART -huonekorjaimen työkaluiksi kohtuukokoisia, mutta ulottuvaan ja kapasiteetiltaan jalustakaiutinta parempaan bassotoistoon kykeneviä kaiuttimia sekä surround- että Atmos-kanaviin. Asennettaessa kaiuttimet seinälle tai kattoon, voidaan kotelon korkeutta vähentää alaosan tyhjän kammion verran. Kammion tarkoitus on ainoastaan nostaa kaiutinelementit lattiakaiuttimessa järkevälle kuuntelukorkeudelle. Mikäli kaiuttimista halutaan litteämmät, vähennä syvyyttä ja lisää leveyttä samassa suhteessa, esimerkiksi syvyys puoleen ja leveys tuplaksi. Suuria muutoksia etulevyn leveyteen kannattaa kuitenkin välttää, koska ne muuttavat jonkin verran kaiuttimen keski- ja yläalueen vastetta. Refleksiputket voi litteässä kaiuttimessa asentaa kylkeen.

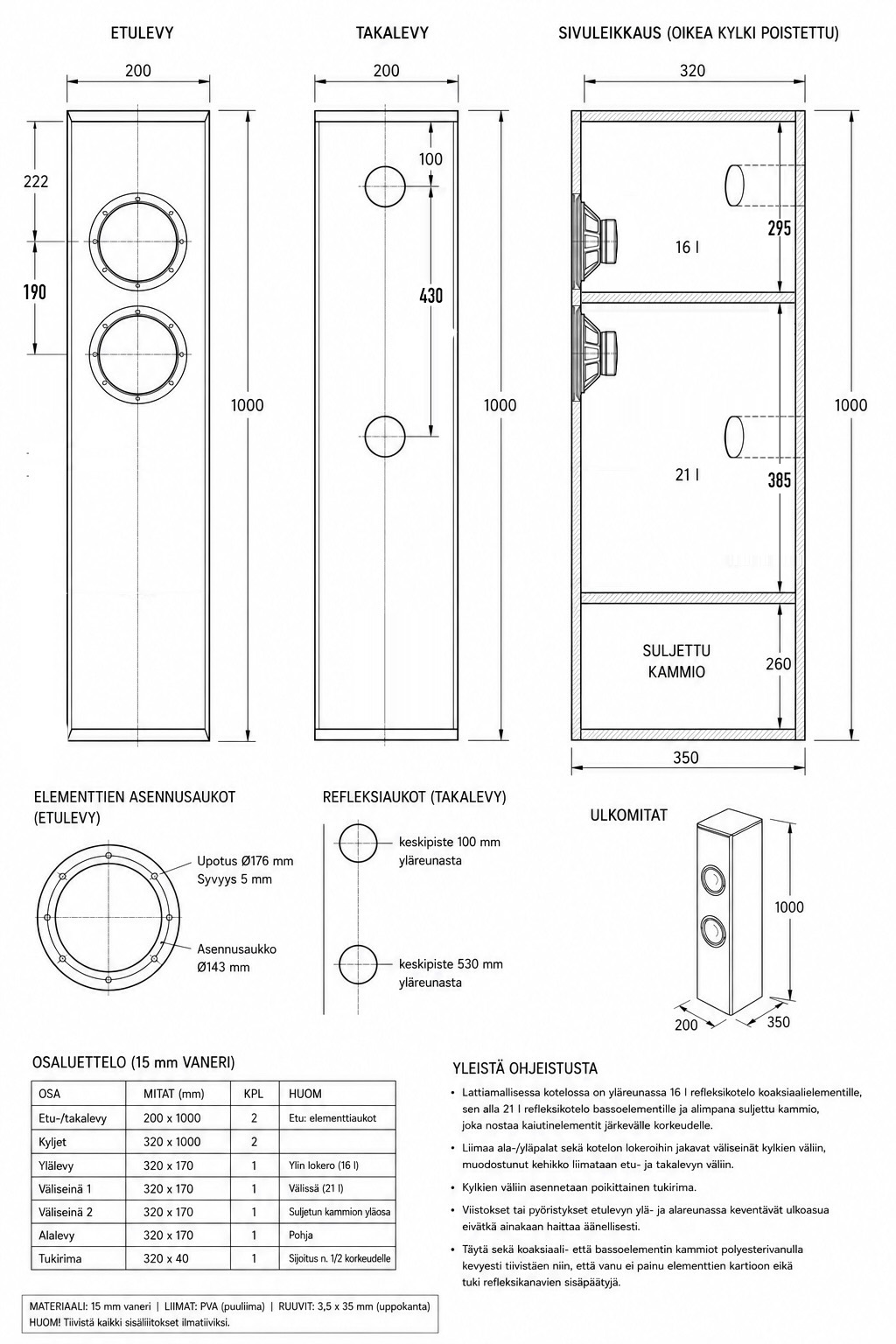

Kotelon ohje

Lattiamallisessa kotelossa on yläreunassa 16l refleksikotelo koaksiaalielementille, sen alla 21l refleksikotelo bassoelementille ja alimpana suljettu kammio, joka nostaa kaiutinelementit järkevälle korkeudelle.

Liimaa ala/yläpalat sekä kotelon lokeroihin jakavat väliseinät kylkien väliin, muodostunut kehikko liimataan etu- ja takalevyn väliin. Kylkien väliin asennetaan poikittainen tukirima. Viistoukset tai pyöristykset etulevyn ylä- ja alareunassa keventävät ulkoasua eivätkä ainakaan haittaa äänellisesti. Täytä sekä koaksiaali- että bassoelementin kammiot polyesterivanulla kevyesti tiivistäen. Varmista ettei vanu tuki refleksiputkia tai nojaa kartioihin. Jätä putken sisäpään ja lähimmän seinämän väliin vähintään noin putken halkaisijan verran vapaata tilaa.

Vanerin paksuus ja osien mitat tälle paksuudelle: 15mm vaneri, etu- ja takalevy 200 x 1000 mm, kyljet 320 x 1000 mm, ylä- ja alalevy ja molemmat väliseinät 320 x 170 mm.
Aukon koko: Upotuksen halkaisija 176mm ja syvyys 5mm, asennusaukko upotuksen keskellä halkaisijaltaan 143mm
Ulkomitat: 200x1000x350 mm
Viisteet tms: eivät välttämättömiä, mutta etulevyn ylä/alareunassa keventävät visuaalisesti eivätkä ainakaan pilaa akustisesti mitään.
Elementin sijoitus etulevyssä: Elementit vaakasuunnassa keskellä etulevyä, koaksiaalin keskipiste 222mm kotelon yläreunasta ja basson keskipiste 412mm kotelon yläreunasta.
Refleksiaukkojen sijoitusohje: Vaakasuunnassa keskellä takalevyä, koaksiaalin kammion refleksiputken (halkaisija 50m, pituus 170mm) keskipiste 100mm kotelon yläreunasta ja basson kammion refleksiputken (halkaisija 50mm, pituus 120mm) keskipiste 530mm kotelon yläreunasta.

Bassorefleksiputken vaihtoehtoiset mitat

Kaksoispiste 6.5 -kaiuttimessa on kaksi erillistä bassorefleksikoteloa. Ylemmän, koaksiaalielementin kotelon tilavuus on noin 16 litraa ja alkuperäinen refleksiputki on sisähalkaisijaltaan 50 mm ja pituudeltaan 170 mm. Alemman bassoelementin kotelo on noin 21 litraa ja sen alkuperäinen putki on 50 × 120 mm.

Jos alkuperäisen kokoista refleksiputkea ei ole saatavilla, voidaan käyttää myös muuta halkaisijaa. Putken pituutta täytyy tällöin muuttaa, jotta kotelon viritystaajuus säilyy mahdollisimman lähellä alkuperäistä, noin 42 Hz:n viritystä.

Putken sisähalkaisija	Yläkotelo 16 l	Alakotelo 21 l
40 mm	noin 103 mm	noin 71 mm
45 mm	noin 134 mm	noin 94 mm
50 mm, alkuperäinen	170 mm	120 mm
55 mm	noin 210 mm	noin 149 mm
60 mm	noin 254 mm	noin 182 mm

Huom: Halkaisijalla tarkoitetaan putken todellista sisähalkaisijaa, ei nimellistä putkikokoa. Mittaa putki ennen katkaisua, sillä esimerkiksi muoviputkien nimellismitta ei välttämättä vastaa tarkasti sisähalkaisijaa.

Suosittelemme käytännössä noin 40–60 mm sisähalkaisijaisia putkia. Hyvin pieni putki kasvattaa ilman virtausnopeutta ja voi aiheuttaa suurilla äänenvoimakkuuksilla puhallusääniä. Selvästi suurempi putki puolestaan vaatii pitkän putken, jonka sijoittaminen pieneen koteloon voi olla hankalaa.

Taulukon arvot ovat käytännön korvaavia mittoja alkuperäisille putkille. Refleksiputken päiden muoto, mahdolliset pyöristykset sekä putken etäisyys kotelon seinistä vaikuttavat hieman todelliseen viritykseen. Muutaman millimetrin poikkeama putken pituudessa ei kuitenkaan ole tässä rakenteessa merkittävä.

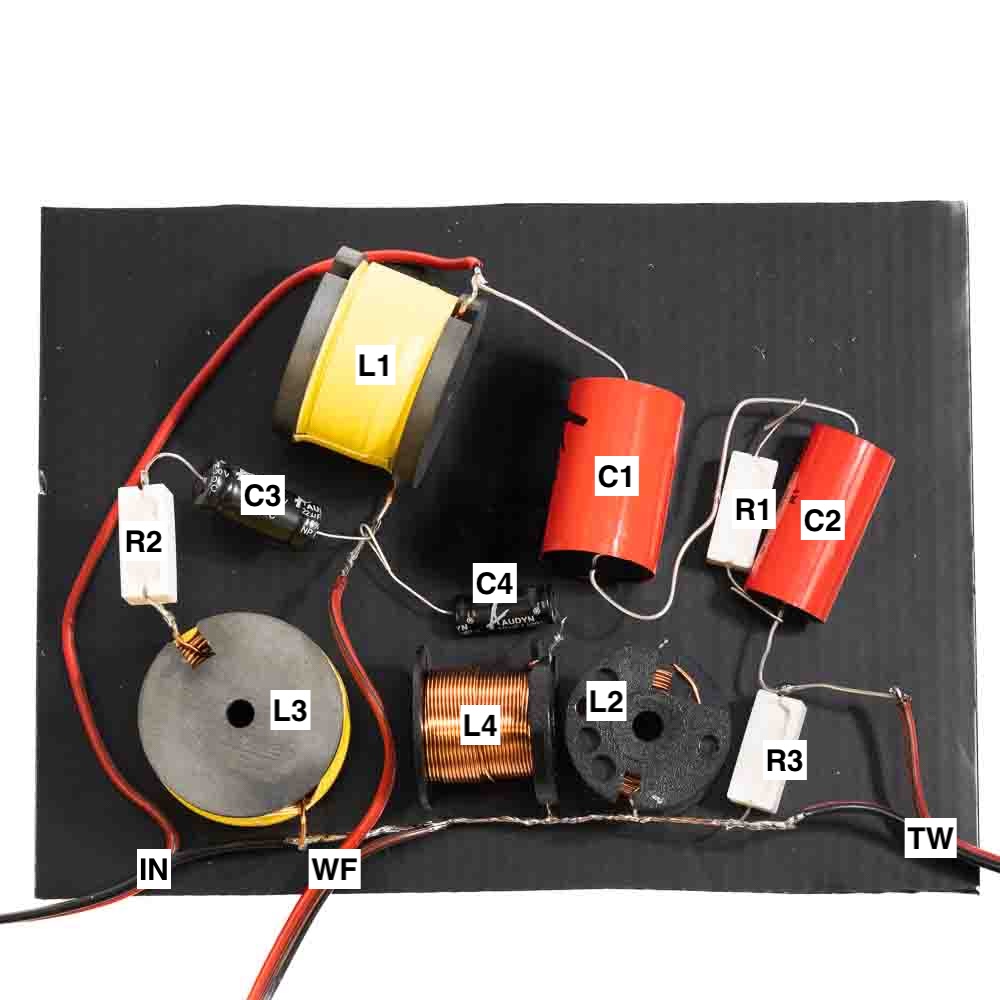

Jakosuotimen ohje

Kuumaliimaa komponentit pienelle puulevylle tms. tai suoraan kaiuttimen koteloon.
Osanumeroita vastaavat komponenttien arvot löytyvät sarjan mukana toimitetusta osalistasta.
Johdota kuvan mukaisella tavalla.
Kuvan johtimessa punainen = plusnapa, musta = miinusnapa

Johdot: IN = Sisääntulo, TW = diskantti, WF = Bassot:

Koaksiaalielementin 6,5” basso/keskiäänikartio ja alempi 6,5” bassoelementti kytketään sarjaan. WF+ kytketään koaksiaalielementin basson plusnapaan. Koaksiaalielementin basson miinus kytketään alemman bassoelementin plusnapaan ja alemman bassoelementin miinus WF−-johtimeen. C5 (47 µF) kytketään alemman bassoelementin napojen rinnalle.

Tarkista kaikkien elementtien polariteetit huolellisesti ennen kotelon sulkemista.

Kuuntele ensin pienellä voimakkuudella, varmista että molemmat bassokartiot liikkuvat samaan suuntaan matalalla signaalilla tai bassovoittoisella musiikilla. Tarkista ettei refleksiputkesta kuulu ylimääräisiä vuoto- tai resonanssiääniä.
