UralTone Parallloop on efektilaudan reitityksiin suunniteltu mikseri / loopperi. Laitteessa on kaksi jalkakytkimellä ohjattavaa rinnakkaista efektilooppia, kolmas kytkin toimii true by-pass kytkimenä. Efektilooppien paluulle ja suoralle signaalille on omat voimakkuusäätimet. Voimakkuussäädin poikkeaa totutusta: säädön keskellä signaalin taso on nollassa. Kiertämällä säädintä vastapäivään, miksaus tapahtuu vastavaiheessa ja myötäpäivään miksaus on vaiheessa. Ratkaisulla voidaan kompensoida vaihetta kääntävien efektipedaalien toimintaa. Jos suora signaali yhdistetään vastavaiheiseen, lopputulos on näiden erotus. Vastavaiheella miksaamalla voidaan myös poistaa signaalista yhteisiä komponentteja, jolloin lopputuloksesta tulee erilainen.

Tässä artikkelissa käydään rakentamisen vaiheet läpi melko tarkasti sekä kuvin että tekstin avulla. Tutustu huolella kuviin ja ohjeisiin ennen rakentamisen aloittamista — näin saat hyvän käsityksen siitä, millaisesta työstä on kyse. Ennakkoon tutustumalla saat myös paremmin käsityksen siitä, mitä myöhemmin tehdään ja miksi jossakin työvaiheessa ohjeistetaan toimimaan tietyllä tavalla.

Noudata rakentamisessa sarjalle tehtyä osalistaa. Päivitämme ajoittain sarjojen kytkentöjä, ja ajan myötä näihin tulee parannuksia tai muutoksia, esimerkiksi osien saatavuuden mukaan. Mahdolliset poikkeavuudet tämän ohjeen kuvasarjaan ovat siis mahdollisia. Muutosten kohdalla pyrimme lisäämään huomioita tämän ohjeen tekstiin.

Ennen rakentamisen aloittamista on hyvä tarkistaa alla olevista linkeistä osalistan versionumero. Mikäli toimitetussa sarjassa on vanhemman version dokumentaatio, varmista ennen aloitusta, minkä ohjeen mukaan rakentaminen kannattaa tehdä.

UralTone Parallloop - BOM - bill of materials

Tarkista aina ensin, että kaikki osat ovat mukana toimituksessa. Jos löydät puutteita, ota yhteyttä sähköpostitse tai sivujen "ota yhteyttä" lomakkeen kautta. Huomaa, että komponentit voivat olla hiukan eri näköisiä kuin valokuvissa. Huomaa myös, että osien jännitekestot voivat olla korkeampia kuin mitä listassa lukee, osien arvoja on voitu pyöristää alas/ylös E-sarjan arvoon (esim 250pF = 220pF). Pyrimme pitämään komponenttien mallit samoina, joten joudumme joskus huonon saatavuuden vuoksi vaihtamaan osan valmistajaa tai mallia. Eli jos jokin osa on hiukan eri värinen, älä säikähdä, jokaisessa komponentissa on tarvittavat arvot merkitty osan kylkeen. Lue osalistan mahdolliset huomiot tarkasti.

Ensimmäisenä työvaiheena porataan sarjan koteloon tarvittavat lisäreiät kanteen ja takasivuun. Käytä etupaneelia mallina kannen porausten merkintään

Etupaneelissa kuvan ylin reikä on 7 mm, keskellä oleva led 3 mm ja alin, jalkakytkimen reikä on 12 mm.

HUOM: mikäli asennat paneelin, voi kotelon reikien paikat olla hieman sivussa. Reiät voi aina siirtää viilaamalla kohdalleen kun paneeli peittää virheet. Vastaavasti tehdyt aukot voivat olla aavistuksen suurempia. Suuremmat porat vaeltavat usein helpommin kuin pienen halkaisijan terät. Kannattaakin porata ensin kaikki reiät esim. M3 kokoon ja kasvattaa näitä tästä tarvittaessa. Asteittainen kasvattaminen mahdollistaa myös paikan korjauksen. Mikäli reikä näyttää menevän ohi, voi aukkoa viilata oikeaan suuntaan ennen lopulliseen kokoon poraamista.

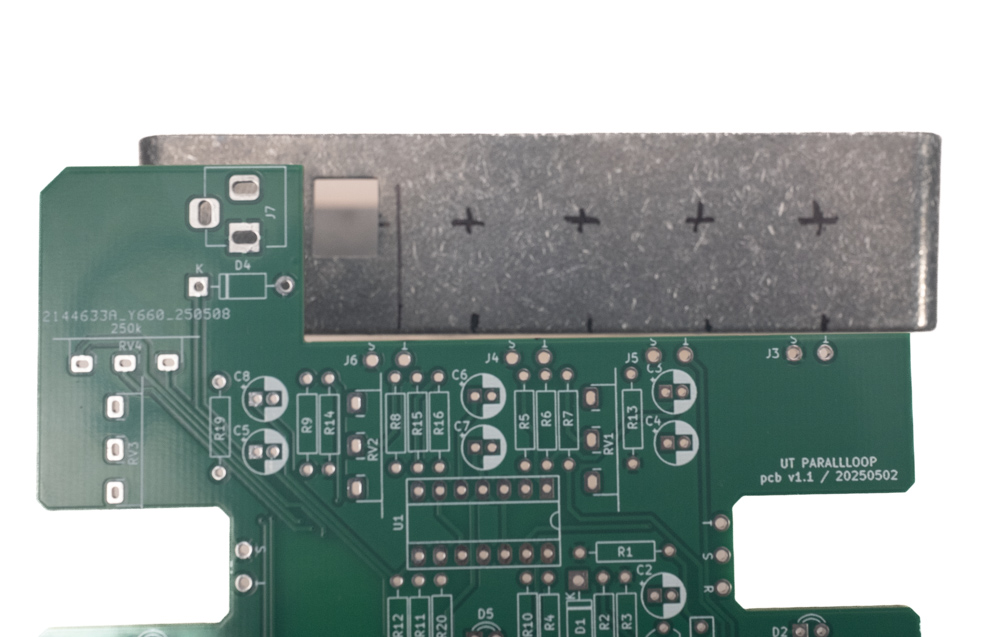

Takasivun jakkien reiät (halkaisija 9,5 mm) on helpointa kohdistaa käyttämällä piirilevyä ja siinä olevien jakkien kärjen (T) juotospadeja. Takapaneelissa reiät porataan samalle linjalle DC-jakin aukon kanssa.

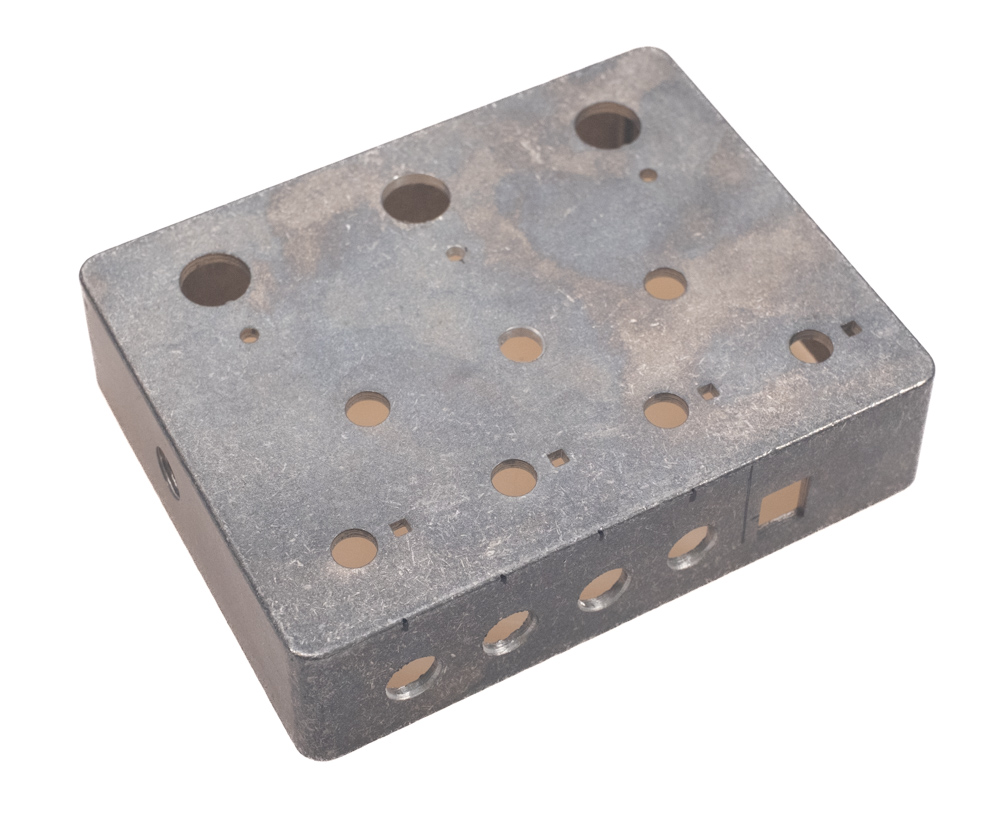

Valmis, porattu kotelo näyttää tältä. Puhdista porauksessa syntyneet metallipurut huolella pois kotelosta. Siirrä kotelo nyt syrjään piirilevyn ladontaa ja juottamista varten.

Parallloop kytkentälevy. Levylle on painatettu kunkin osan osanumero (esim. R4). Kutakin osanumeroa vastaa osaluettelossa (BOM) annettu komponentin arvo. Tässä kuvasarjassa osat ladotaan matalimmat ensin -järjestyksessä. Tämä tekniikka helpottaa työskentelyä kun juotettaessa komponentit painautuvat automaattisesti levyn pintaan kun levy käännetään juottamista varten.

Huom: Kytkentälevyjen kasaamisessa kannattaa verrata aina edellistä ja seuraavaa kuvaa, mikäli komponentit eivät ole nimeltä ja ulkonäöltä tuttuja.

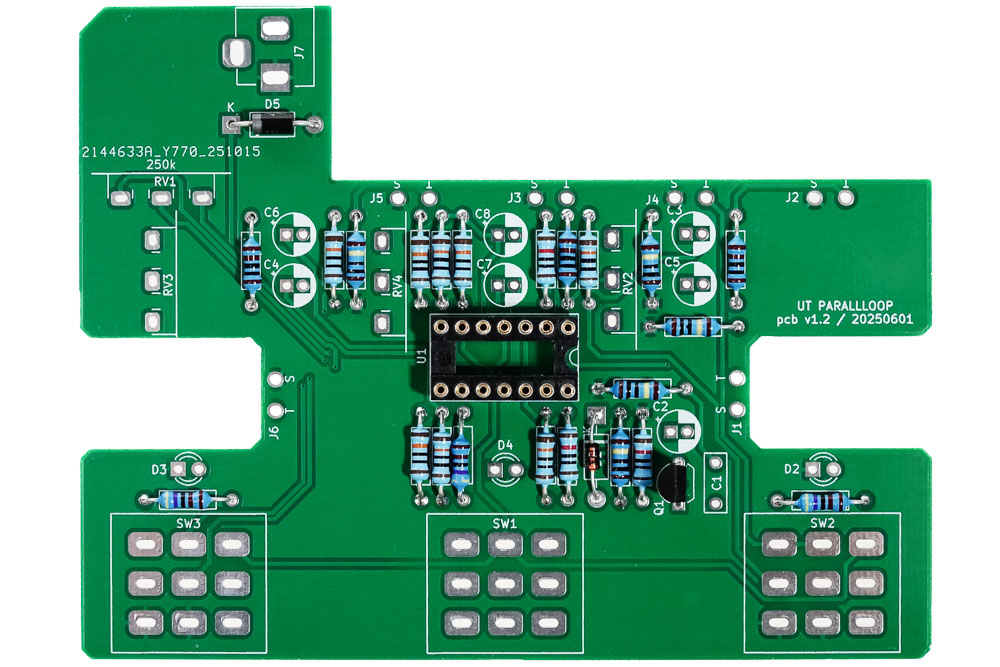

Juota vastukset levylle. Vastusten arvo merkitään värirenkain. Oikean osalistan arvon voi joko varmistaa mittaamalla tai lukemalla vastusten värikoodit. Netistä löytyy myös työkaluja värirenkaiden lukemiseen. Vastuksilla ei ole määrättyä asennussuuntaa. Kuvassa vastukset ovat kuitenkin ladottu samansuuntaisesti jolloin värirenkaiden lukusuunta vastaa piirilevyn painatusta.

Laita kymmenkunta vastusten leikattuja kytkentälankoja talteen. Näitä tarvitaan myöhemmin.

Juota diodit D1 ja D5 levylle. Näillä osilla on määrätty asennussuunta: Diodeissa on koteloon päätyyn painatettu raita joka merkitsee osan katodin kytkentäjohtoa. Tämä raita kohdistetaan piirilevyn painatuksen mukaisesti.

Juota IC-kanta levylle. Myös IC-kannalla ja siihen myöhemmin asennettavalla IC-piirillä on määrätty asennussuunta. Tässä kohdin kanta kohdistetaan painatuksen mukaisesti siten, että puoliympyrällä lovettu pääty kohdistetaan levyn merkitseminen mukaisesti.

Juota MOSFET-transistori Q1 levylle. Osa kohdistetaan piirilevymerkintöjen mukaisesti.

Juota kondensaattorit levylle. Pyöreät sylinterimäiset elektrolyyttikondensaattorit tulee asentaa levylle oikein päin. Osan sivuun painatettu raita / lyhyempi kytkentäjohdin kohdistetaan piirilevyllä valkoisen puoliympyrän malliseen padiin.

C1 on muovikalvokondensaattori ja tämä voidaan asentaa levylle kumminkin päin tahansa.

Työnnä IC-piiri kantaansa. Huomioi asennussuunta, kannan / piirilevyn lovettu pää sekä osan merkitty pääty kohdistetaan keskenään. IC-piirin jalat ovat tehtaan jäljiltä hieman harallaan. Paina jalkoja sisäänpäin esim. tasaista pöytäpintaa vasten siten, että jalat ovat kohtisuorassa koteloon nähden. Näin osa on helpompi painaa kantaan paikoilleen.

Juota DC-jakki paikoilleen. Kannattaa juottaa osa vain yhdestä jalasta kiinni ensin ja tarvittaessa korjata komponentin paikkaa siten, että se on suorassa ja kiinni levyn pinnassa. Tarvittaessa lämmitä tina ja korjaa osan asento. Kun asento on hyvä, juota loput kaksi jalkaa.

Juota potentiometrit levylle. Keskimmäisistä kolmesta 50k potentiometristä tulee poistaa osan sivussa oleva ohjaintappi. Tämän voi vääntää irti pihdeillä. Valualumiini murtuu verrattain helposti.

Toimi samoin kuin DC-jakin asennuksessa ja juota kukin potentiometri kiinni ensin vain yhdestä jalasta. Varmista, että potentiometri on kohtisuorassa ja painettu padiinsa niin syvälle kuin mahdollista. Kun asento on mahdollisen korjauksen jälkeen löytynyt, juota loput pinnit kiinni.

Sama työvaihe kuin edellä, sivusta nähtynä.

Aseta kytkentälevy hetkeksi sivuun ja juota sarjan mukana toimitettuihin jakkeihin lyhyet johtimet.

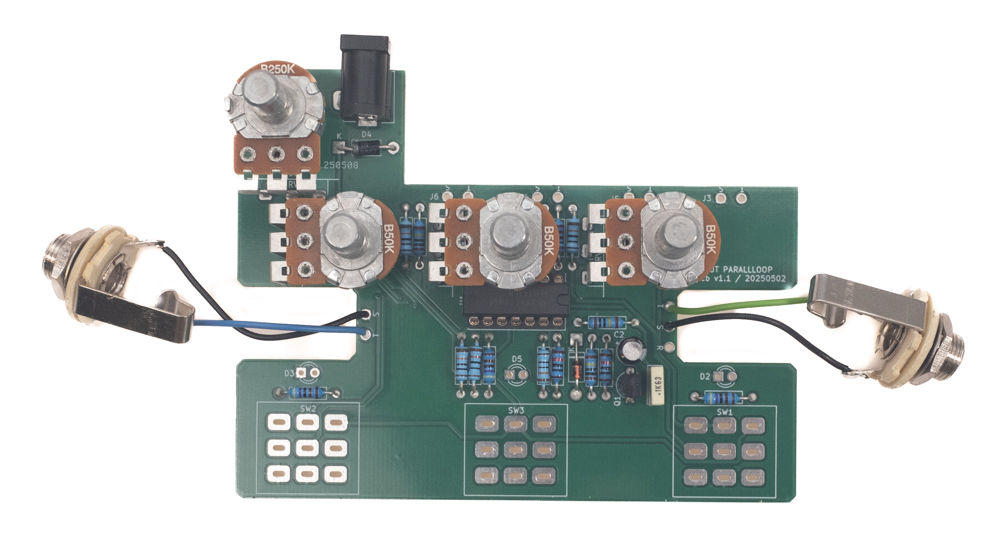

Juota jakit kuvan osoittamalla tavalla kytkentälevyyn.

Saadaksesi hieman lisää tilaa, poista takapaneelien jakeista keskimmäisen (ring) kontaktit. Liuskat irtoavat painamalla näiden lukituslipareet alas ja vetämällä metallisen osan ulos. vrt kuva yllä.

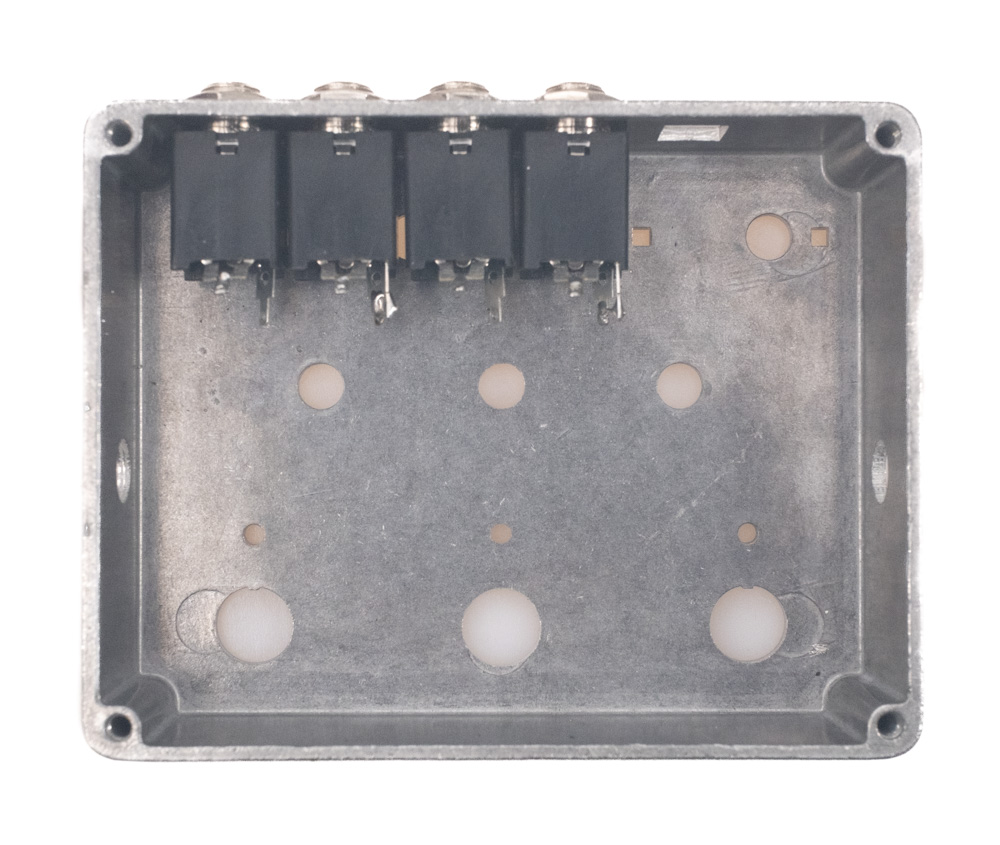

Kiinnitä jakit koteloon.

Siltaa jakkien J4, J5 (efektipaluut, toinen jakki vasemmalta ja oikeanpuoleisin) maadoitus ja kytkimen korvake pienellä hyppylangalla. Taivuta ylärivin kontaktit n. 45 asteen kulmaan ylöspäin.

Poista kolmesta jalkakytkimestä toinen mutteri ja mahdollinen muovinen prikka. Kierrä paikoilleen jäänyt mutteri aivan kytkimen kierreosan tyveen.

Työnnä jalkakytkimet ja ledit asennuspaikkoihinsa. Huomioi ledien asennussuuta, lyhyempi jalka kohdistetaan neliön malliseen padiin. Jotta led pysyy asennettaessa paikoillaan, taita sen jalkoja hieman ulospäin kuten kuvassa yllä. Jalkakytkimissä kohdista kierreosan ura ylöspäin. Jalkakytkimet ovat hieman ahtaat asentaa, mutta hallitulla voimalla ja pienellä nitkuttelulla edestakaisin osa uppoaa asennuspaikkaansa.

Älä juota näitä osia kiinni vielä.

Sama työvaihe levyn komponenttipuolelta nähtynä.

Pujota kytkentälevy koteloon. Asenna ensin sisääntulon ja ulostulon jakit kiinni. Tämän jälkeen käännä kotelo siten, että kytkentälevyn komponenttipuoli osoittaa ylöspäin. Pujota jalkakytkimiin tähtialuslevyt ennen asennusta. Laske koppa kytkentälevyn päälle samalla kun ohjaat jalkakytkimet ja potentiometrin omiin asennusreikiinsä. Älä vieläkään juota osia kiinni.

Taita ledien jalat takaisin suoriksi ja ohjaa nämä etupaneelin aukoista läpi. Kiinnitä etupaneelin osat, jalkakytkimet ja potentiometrit kiinni. Voit vielä tässä vaiheessa säätää jalkakytkimien asennuskorkeutta säätämällä kotelon sisäpuolelle jäävän mutterin korkeutta. Pyri saamaan kytkentälevy samansuuntaiseksi kuin kotelon kansi.

Kun levy istuu oikeassa paikassa, juota jalkakytkimet ja ledit kiinni.

Juota pienet hyppylangat takapaneelin jakien ja kytkentälevyn välille. Kytkennän juotostyöt ovat nyt valmiit.

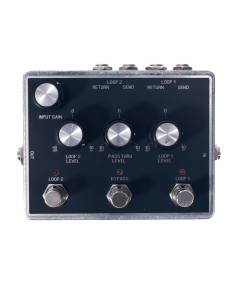

Kiinnitä etupaneeliin sopivat potentiometrin nupit. Laite on käyttövalmis!

Käyttöohjeita ja huomioita

Parallloop mahdollistaa signaalin ja sen vastavaiheeseen käännetyn signaalin summaamisen. Tästä syystä signaali voi häipyä osin tai kokonaan, vaikka level-säädöt ovat auki. Jotkut efektit kääntävät signaalin vaiheen ympäri ja käännetyn ja kääntämättömän signaalin summa on näin nolla.

Tätä ominaisuutta voi myös käyttää hyödyksi. Jos esim. reverb-pedaali miksaa signaaliin alkuperäistä, voi signaalista erottaa pelkän kaiun summaamalla tähän vastavaiheessa olevan kuivan signaalin. Vaiheen ja vastavaiheen summalla voi näin erottaa efektin tuottaman signaalin irti alkuperäisestä. Vaiheen kääntöä voi olla myös hyödyllinen silloin kun esim. yhden transistorin särö kääntää lähdön vaiheen ja efektiksi halutaan sekä puhdas että efektoitu signaali yhdessä (esim. bassolla)
