UralTone Rotary Mixer - Rakennusohje

UralTone Rotary Mixer on kierrettävillä potentiometerillä toteutettu mikseri, jossa hyvä laatu, vintage-henkisyys ja käytettävyys kohtaavat toisensa. Suunnitteluprosessissa perehdyimme alalla haluttuihin laitteisiin ja niiden toteutuksiin ja näillä evästettyinä ryhdyimme kytkennän kehittämiseen

Tässä artikkelissa käydään rakentamisen vaiheet läpi melko tarkasti sekä kuvin että tekstin avulla. Tutustu huolella kuviin ja ohjeisiin ennen rakentamisen aloittamista — näin saat hyvän käsityksen siitä, millaisesta työstä on kyse. Ennakkoon tutustumalla saat myös paremmin käsityksen siitä mitä myöhemmin tehdään ja miksi jossakin työvaiheessa ohjeistetaan toimimaan tietyllä tavalla.

Rakentaminen on jaettu osiin kuten rakennussarja. Jokaiselle moduulile on oma rakennusohjeensa. Lopuksi valmiit moduulit yhdistetään kokonaiseksi mikseriksi. Sisääntuloissa on valittavana kaksi erilaista moduulia, RIAA:lla varustettua tai pelkälle linjatasolle tarkoitettua vaihtoehtoa.

Noudata rakentamisessa sarjalle tehtyä osalistaa. Päivitämme ajoittain sarjojen kytkentöjä, ja ajan myötä näihin tulee parannuksia tai muutoksia, esimerkiksi osien saatavuuden mukaan. Mahdolliset poikkeavuudet tämän ohjeen kuvasarjaan ovat siis mahdollisia. Muutosten kohdalla pyrimme lisäämään huomioita tämän ohjeen tekstiin.

Ennen rakentamisen aloittamista on hyvä tarkistaa alla olevista linkeistä osalistan versionumero. Mikäli toimitetussa sarjassa on vanhemman version dokumentaatio, varmista ennen aloitusta, minkä ohjeen mukaan rakentaminen kannattaa tehdä.

Emme löytäneet valintaan sopivia tuotteita.

UralTone Rotary Mixer - RIAA - BOM - bill of materials

UralTone Rotary Mixer - Line-in - BOM - bill of materials

UralTone Rotary Mixer - HP / MIC - BOM - bill of materials

UralTone Rotary Mixer - Line-out - BOM - bill of materials

Tarkista aina ensin, että kaikki osat ovat mukana toimituksessa. Jos löydät puutteita ota yhteyttä sähköpostitse tai sivujen "ota yhtettä" lomakkeen kautta. Huomaa, että komponentit voi olla hiukan eri näköisiä kuin valokuvissa. Huomaa myös, että osien jännitekestot voi olla korkeampia kuin mitä listassa lukee, osien arvoja on voitu pyöristää alas/ylös E-sarjan arvoon (esim 250pF = 220pF). Pyrimme pitämään komponenttien mallit samoina, joten joudumme joskus huonon saatavuuden vuoksi vaihtamaan osan valmistajaa tai mallia. Eli jos jokin osa on hiukan eri värinen, älä säikähdä, jokaisessa komponentissa on tarvittavat arvot merkitty osan kylkeen. Lue osalistan mahdolliset huomiot tarkasti.

RIAA - sisääntulo

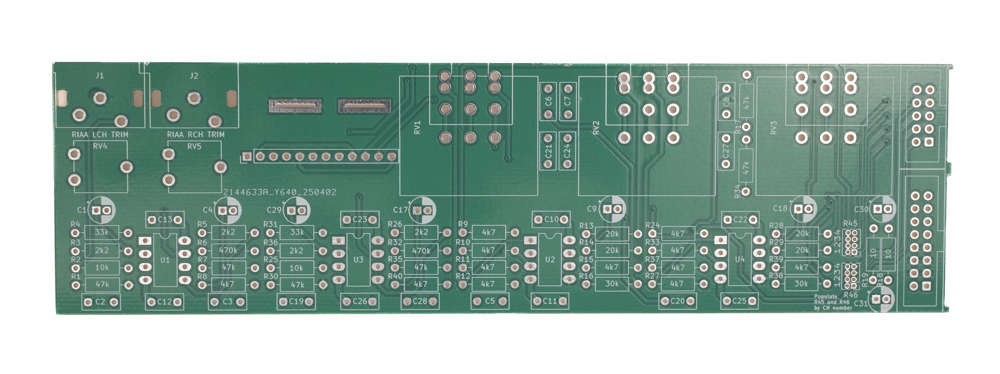

Rotary Mixer RIAA kortin kytkentälevy. Levylle on painatettu kunkin osan osanumero (esim. R4). Kutakin osanumeroa vastaa osaluettelossa (BOM) annettu komponentin arvo. Tässä kuvasarjassa osat ladotaan matalimmat ensin -järjestyksessä. Tämä tekniikka helpottaa työskentelyä kun juotettaessa komponentit painautuvat automaattisesti levyn pintaan kun levy käännetään juottamista varten.

Huom: Kytkentälevyjen kasaamisessa kannattaa verrata aina edellistä ja seuraavaa kuvaa, mikäli komponentit eivät ole nimeltä ja ulkonäöltä tuttuja.

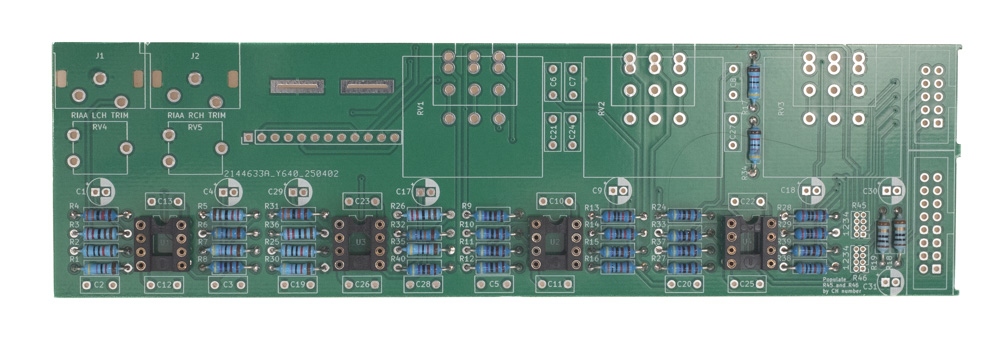

Juota vastukset levylle poislukien R45 ja R46. Vastusten arvo merkitään värirenkain. Oikean osalistan arvon voi joko varmistaa mittaamalla tai lukemalla vastusten värikoodit. Netistä löytyy myös työkaluja värirenkaiden lukemiseen. Vastuksilla ei ole määrättyä asennussuuntaa. Kuvassa vastukset ovat kuitenkin ladottu samansuuntaisesti jolloin värirenkaiden lukusuunta vastaa piirilevyn painatusta.

Juota IC-kannat levylle. Myös IC-kannalla ja siihen myöhemmin asennettavalla IC-piirillä on määrätty asennussuunta. Tässä kohdin kanta kohdistetaan painatusten mukaisesti siten, että puoliympyrällä lovettu pääty kohdistetaan levyn merkintöjen mukaisesti.

Juota keraamiset ja muovikalvokondensaattorit levylle. Näillä komponenteilla ei ole määrättyä asennussuuntaa.

Juota 10 ja 16 pinniset IDC-liittimet piirikortin päätyyn. Huomioi asennussuunta, liitinrunkoon työstetty ura / aukko osoittaa kuvan asennossa oikealle.

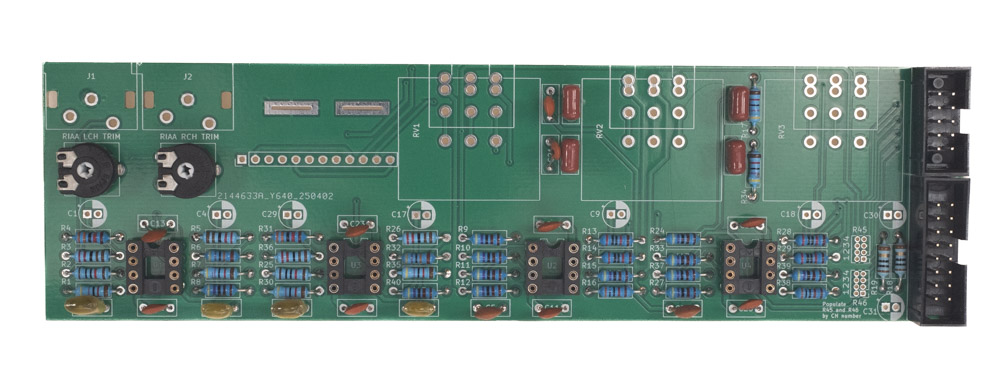

Juota trimmeripotentiometrit levylle.

Huom: Trimmeripotentiometrit säätävät RIAA-asteen herkkyyttä. Eri äänirasiat ovat herkkyydeltään poikkeavia. Säädä molempien kanavien taso sopivaksi saumattomaan RIAA-PHONO vaihtoon, mikäli samaa sisääntuloa käytetään kahdella eri lähdöllä.

Juota elektrolyyttikondensaattorit levylle. Pyöreät sylinterimäiset elektrolyyttikondensaattorit tulee asentaa levylle oikein päin. Osan sivuun painatettu raita / lyhyempi kytkentäjohdin kohdistetaan piirilevyllä valkoisen puoliympyrällä merkityn padiin.

Juota RCA-liittimet levylle. Varmista että liittimet ovat kohtisuorassa piirilevyyn nähden.

RCA-liitinten ja potentiometrien asennuskorkeus ei ole sama kun etulevyn osien sijoittelu on symmetrinen. Tästä syystä potentiometrit asennetaan aavistuksen nostettuna levyn pinnasta.

Helpoin tapa asemoida levy suoraan on ensin painaa potentiometrit levin asennuspaikkoihin paikalleen ja kiinnittää levy etupaneeliin RCA-liittimien kiinnitysruuvilla. Kiinnitä myös potentiometrit etulevyyn.

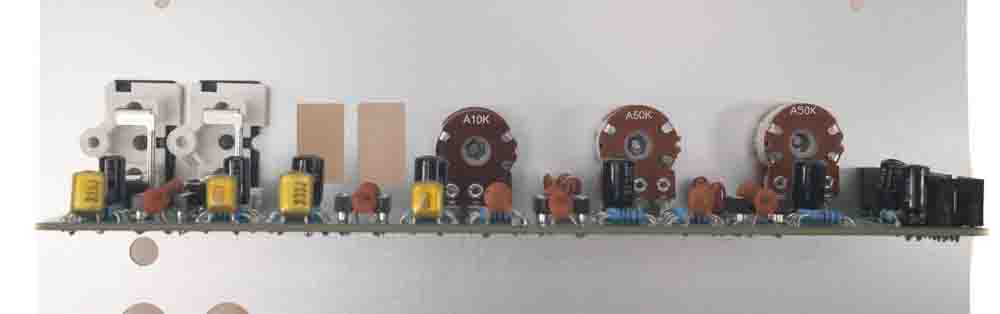

Asemoi kytkentälevy siten, että se on samassa linjassa paneelin sivun kanssa. Kun asento on oikea juota potentiometrit kiinni aloittaen volume-säätimestä. Juottaminen kannattaa tehdä maltilla ja alkuun juottaa volume vain muutamasta juotoskorvakkeesta kiinni jolloin osan paikkaa voi vielä tinaa lämmittämällä siirtää tarvittaessa. Kun asemointi on kohdallaan, juota loput potentiometrit kiinni.

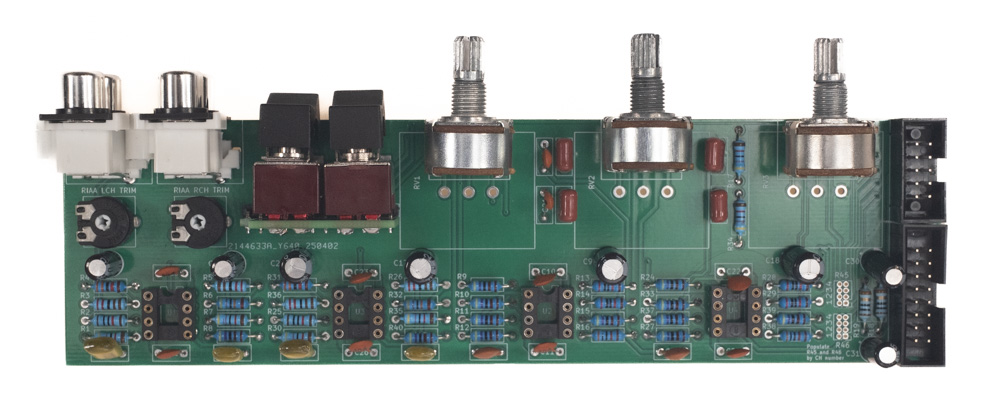

Huom: Kuvan potentiometrit ovat väärällä arvolla. Kuvasarjaa otettaessa oikean arvoiset osat olivat loppuneet varastosta.

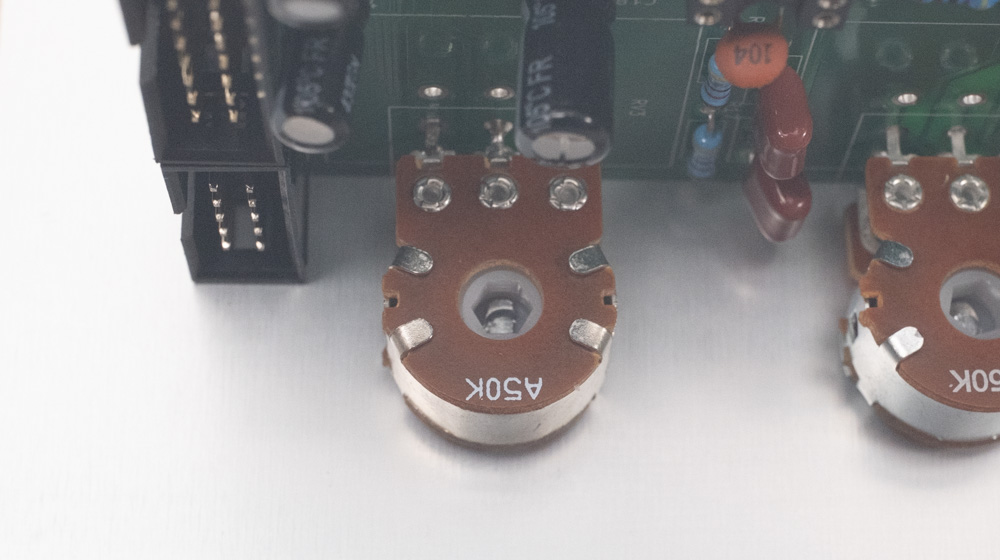

Lähikuvassa koholle asennettu potentiometri. Juotoksen laatua voi parantaa juottamalla potentiometrin pinnit uudelleen komponettipuolelta kun levy on irroitettu paneelista.

Kanavalohkon kytkimet asennetaan pienelle apupiirilevylle. Juota 90° kulmaan taitettu piikkiriman pätkä levyyn kiinni. Varmista että piikit tulevat saman suuntaisesti levyn tason kanssa. Tässäkin työvaiheessa on suositeltavaa juottaa liitin ensin yhdestä pisteestä kiinni ja tarvittaessa lämmittää liitosta.

Paina keinukytkimet levyyn, mutta älä juota näitä vielä.

Juota apupiirilevy kytkentälevyyn kiinni. Varmista, että apulevy on kohtisuorassa kytkentälevyyn nähden ja levyt ovat kiinni toisissaan. Tässäkin työvaiheessa kannattaa edetä yksi juotos kerrallaan jolloin levyn asentoa on helpompi korjata tarvittaessa.

Sama työvaihe ylhäältä.

Ennen keinukytkimien juottamista testaa että kytkimet ovat suorassa kokeilemalla moduulia etupaneeliin.

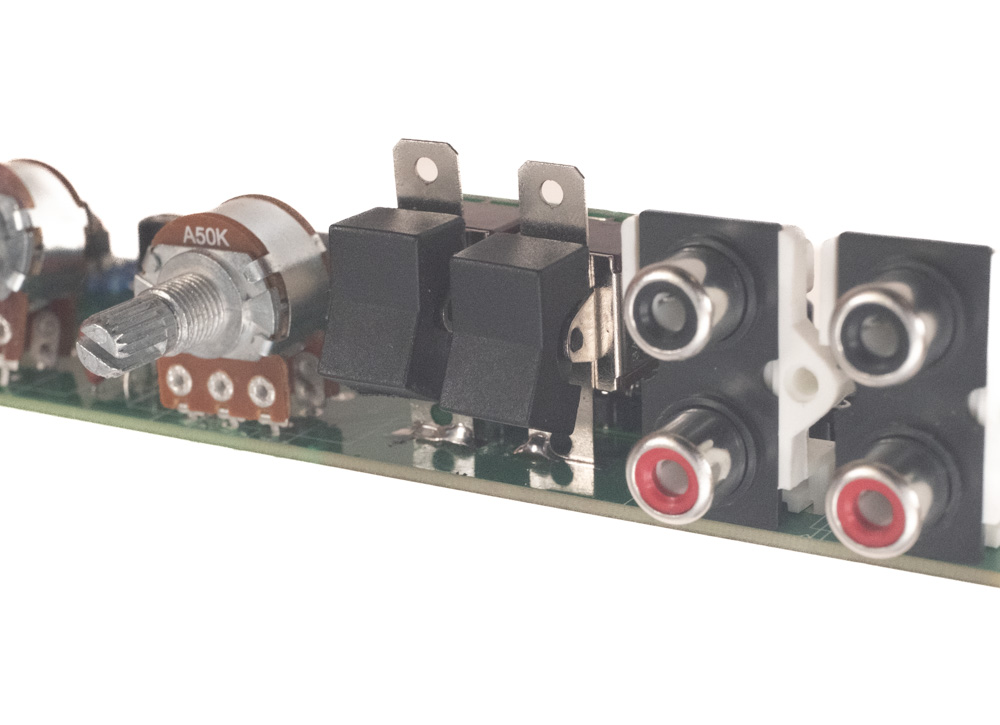

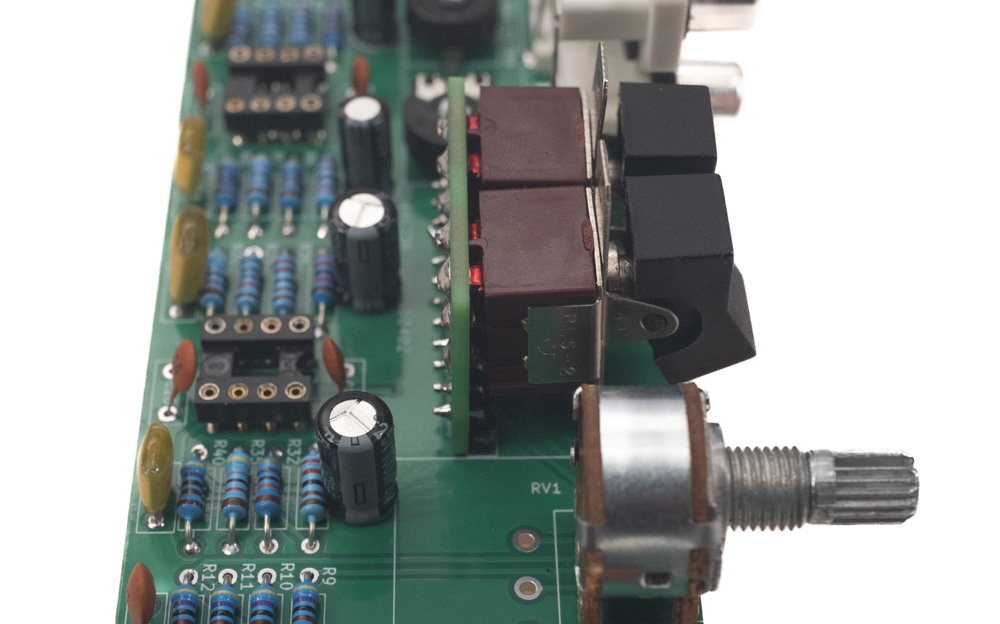

Kytkimille on työstetty piirilevylle aukot. Asennuksen tukevoittamiseksi toisen tai molemmat kytkimet voi juottaa asennuslipareesta kiinni. Suojaa muovinen kytkimen hattu ettei se vaurioidu juotoskolvin kärjestä.

Kuulokelähdön monitoroinnin valinta ja moduulin kanavan numero valitaan paikoittamalla vastukset R45 ja R46 kanavanumerointia vastaavaan padipariin. Kuvassa vastukset ovat juotettu pariin yksi, jolloin ko. moduulin monitorointivalinta tapahtuu kiertokytkimen asennossa yksi.

Se miten sisääntulot haluaa valita ja järjestää on vapaavalintaista. Tässä esimerkkirakennuksessa RIAA-kanavat ovat 1 ja 2, linjatason sisääntulot ovat 3 ja 4.

Työnnä IC-piirit kantoihinsa. Huomioi asennussuunta, kannan / piirilevyn lovettu pää sekä osan merkitty pääty kohdistetaan keskenään. IC-piirin jalat ovat tehtaan jäljiltä hieman harallaan. Paina jalkoja sisäänpäin esim tasaista pöytäpintaa vasten siten, että jalat ovat kohtisuorassa koteloon nähden. Näin osa on helpompi painaa kantaan paikoilleen.

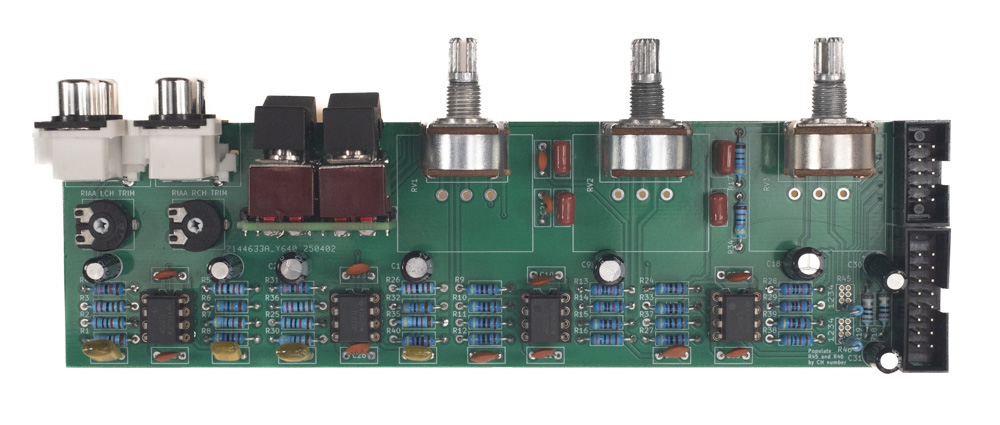

RIAA-kanava on nyt valmis. RIAA-kanavan osasarjan mukana toimitetaan levysoittimen maadoitusliitin sekä lattakaapelille tarkoitetut puristusliittimet. Näitä tarvitaan vasta lopuksi kun mikseri kasataan.

Line-in - sisääntulo

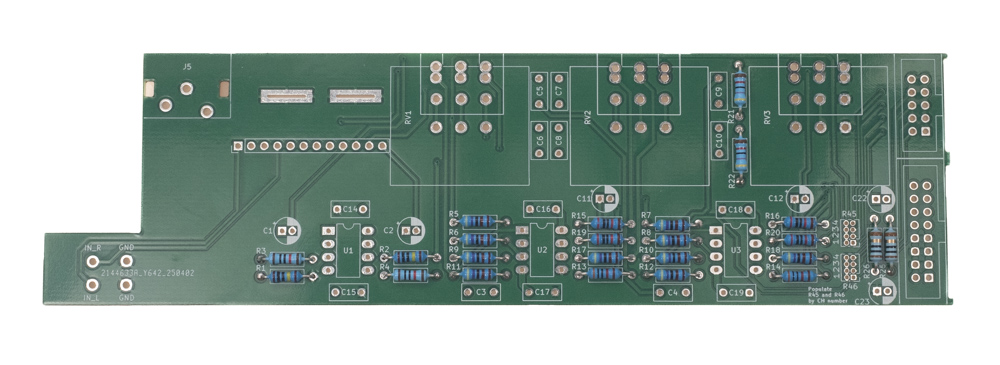

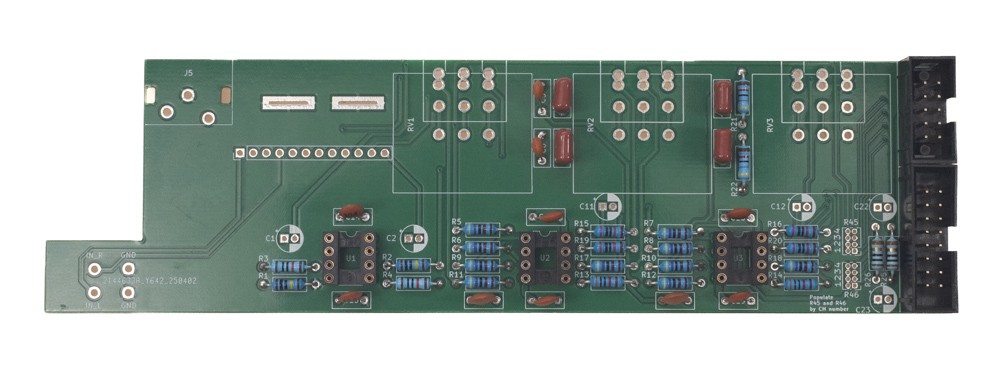

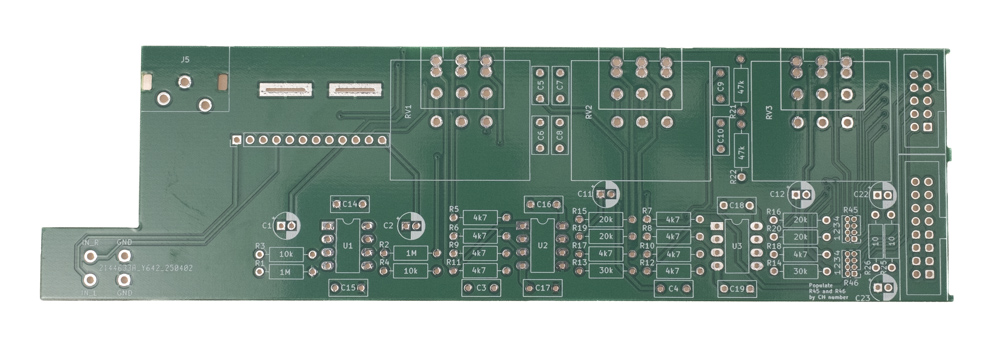

Rotary Mixer Line-in kortin kytkentälevy. Sijoittelu on liki sama kuin RIAA-kortilla.

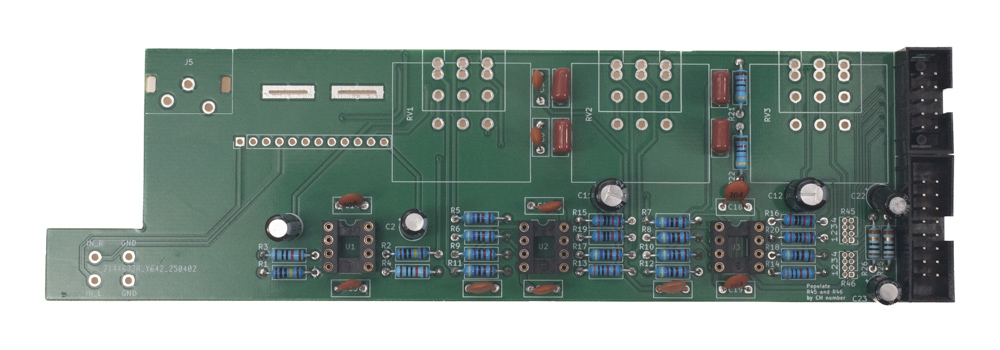

Juota keraamiset ja muovikalvokondensaattorit levylle. Näillä komponenteilla ei ole määrättyä asennussuuntaa.

Juota 10 ja 16 pinniset IDC-liittimet piirikortin päätyyn. Huomioi asennussuunta, liitinrunkoon työstetty ura / aukko osoittaa kuvan asennossa oikealle.

Juota RCA-liittimet levylle. Varmista että liittimet ovat kohtisuorassa piirilevyyn nähden.

RCA-liitinten ja potentiometrien asennuskorkeus ei ole sama kun etulevyn osien sijoittelu on symmetrinen. Tästä syystä potentiometrit asennetaan aavistuksen nostettuna levyn pinnasta.

Huom: Kuvan potentiometrit ovat väärällä arvolla. Kuvasarjaa otettaessa oikean arvoiset osat olivat loppuneet varastosta.

Lähikuvassa koholle asennettu potentiometri. Juotoksen laatua voi parantaa juottamalla potentiometrin pinnit uudelleen komponettipuolelta kun levy on irroitettu paneelista.

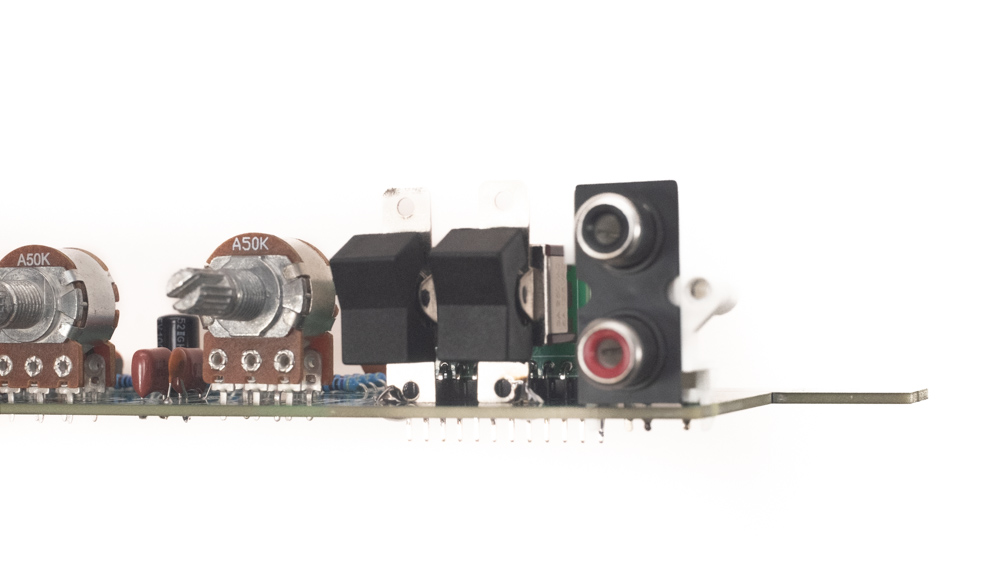

Paina keinukytkimet levyyn, mutta älä juota näitä vielä.

Sama työvaihe ylhäältä.

Ennen keinukytkimien juottamista testaa että kytkimet ovat suorassa kokeilemalla moduulia etupaneeliin.

Kytkimille on työstetty piirilevylle aukot. Asennuksen tukevoittamiseksi kytkimen voi juottaa asennuslipareesta kiinni. Suojaa tarvittaessa muovinen kytkimen hattu ettei se vaurioidu juotoskolvin kärjestä.

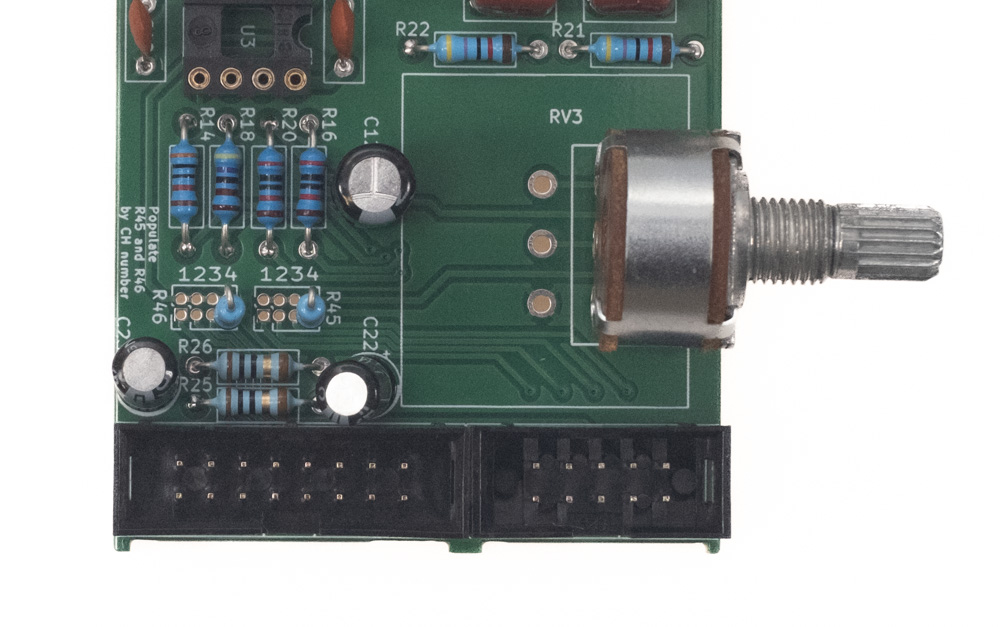

Kuulokelähdön monitoroinnin valinta ja moduulin kanavan numero valitaan paikoittamalla vastukset R45 ja R46 kanavanumerointia vastaavaan padipariin. Kuvassa vastukset ovat juotettu pariin neljä, jolloin ko. moduulin monitorointivalinta tapahtuu kiertokytkimen asennossa neljä.

Se miten sisääntulot haluaa valita ja järjestää on vapaavalintaista. Tässä esimerkkirakennuksessa RIAA-kanavat ovat 1 ja 2, linjatason sisääntulot ovat 3 ja 4.

Line in-kanava on nyt jakkien juottamista vaille valmis. Näiden asennukseen palataan artikkelin lopussa. Line-in-kanavan osasarjan mukana toimitetaan lattakaapelille tarkoitetut puristusliittimet. Näitä tarvitaan vasta lopuksi kun mikseri kasataan.

Headphones / Mic moduuli

Rotary Mixer Line-in kortin kytkentälevy.

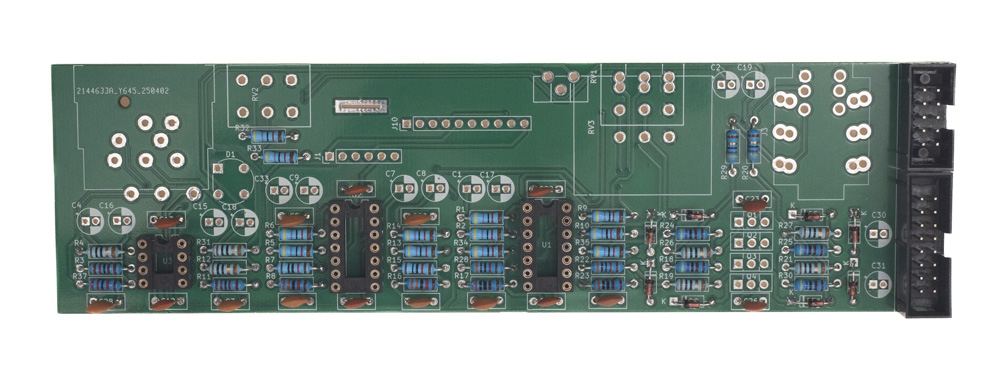

Juota vastukset levylle. Vastusten arvo merkitään värirenkain. Oikean osalistan arvon voi joko varmistaa mittaamalla tai lukemalla vastusten värikoodit. Netistä löytyy myös työkaluja värirenkaiden lukemiseen. Vastuksilla ei ole määrättyä asennussuuntaa. Kuvassa vastukset ovat kuitenkin ladottu samansuuntaisesti jolloin värirenkaiden lukusuunta vastaa piirilevyn painatusta.

Huom: ota kuusi vastuksista leikattua kytkentäjohdon pätkää myöhempää käyttöä varten talteen.

Juota diodi levylle. Diodeilla on määrätty asennussuunta. Koteloon painatettu raita kohdistetaan piirilevyn painatuksen mukaisesti.

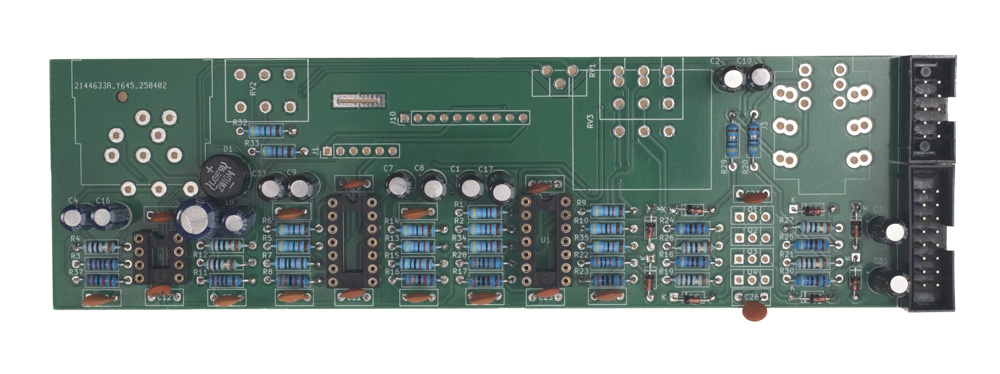

Juota keraamiset ja muovikalvokondensaattorit levylle. Näillä komponenteilla ei ole määrättyä asennussuuntaa.

Juota 10 ja 16 pinniset IDC-liittimet piirikortin päätyyn. Huomioi asennussuunta, liitinrunkoon työstetty ura / aukko osoittaa kuvan asennossa oikealle.

Juota tasasuuntaussilta. Tällä osalla on määrätty asennussuunta: Kohdista osan pisin kytkentäjohto / plus napa piirilevyn neliön malliseen padiin.

Juota transistorit levylle. Näillä on määrätty asennussuunta. Komponentin metallinen sivu kohdistetaan ylläolevan kuvan mukaisesti ylös.

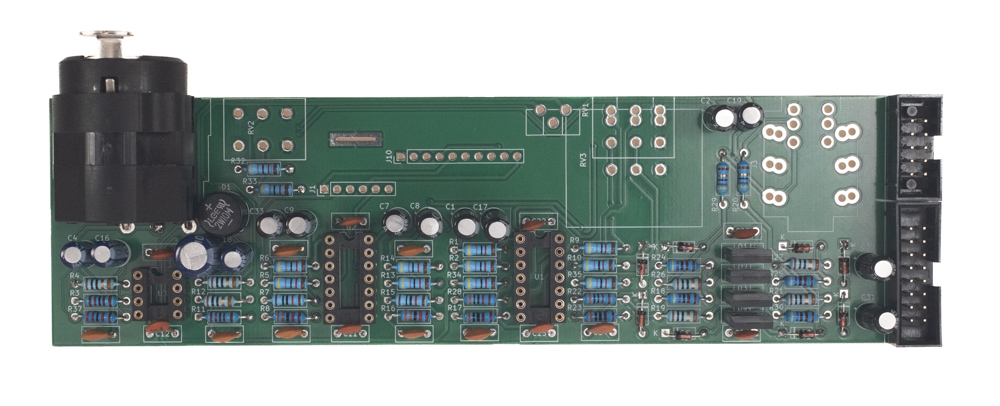

Juota mikrofonin / aux sisääntulon combo-liitin levylle.

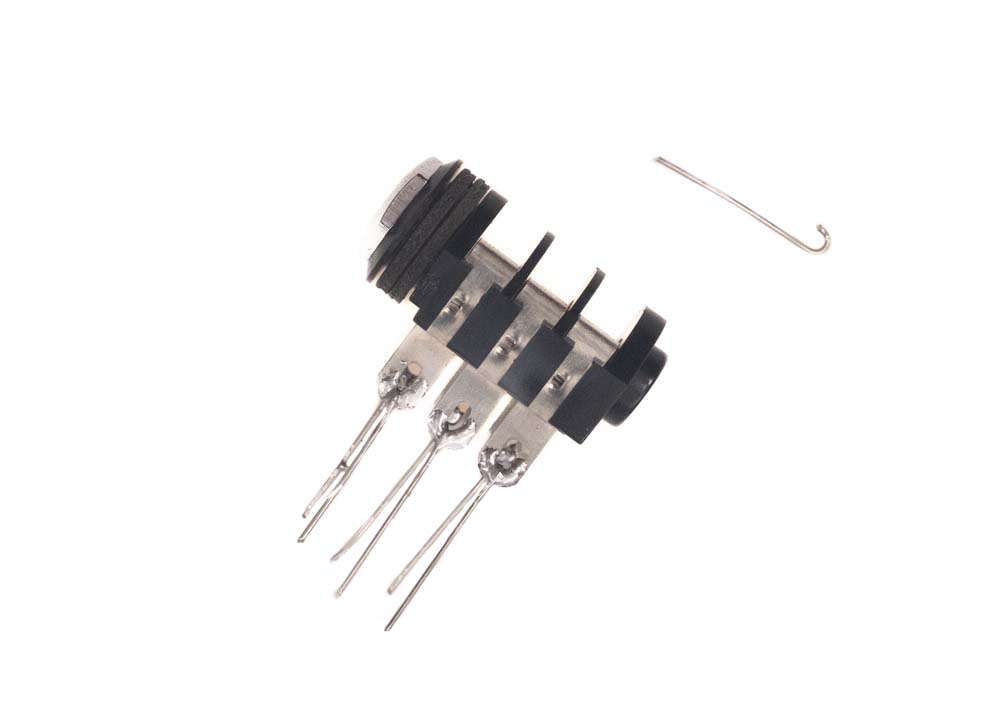

Juota aikaisemmin sivuun siirretyistä vastusten kytkentäjaloista talteen otetut johtimet jakin juotoskorvakkeisiin. Johdimen pään voi taittaa ja puristaa pihdeillä kiinni ennen juottamista. Näin johdin pysyy juotettaessa paremmin paikoillaan.

Asenna johdotetetu jakki ja potentiometrit levyyn, mutta älä juota näitä vielä vaan asenna kortti combo-liittimestä paneeliin. Kiinnitä jakin mutteri. Kun levy on paikoillaan juota potentiometrit ja jakki levyyn kiinni.

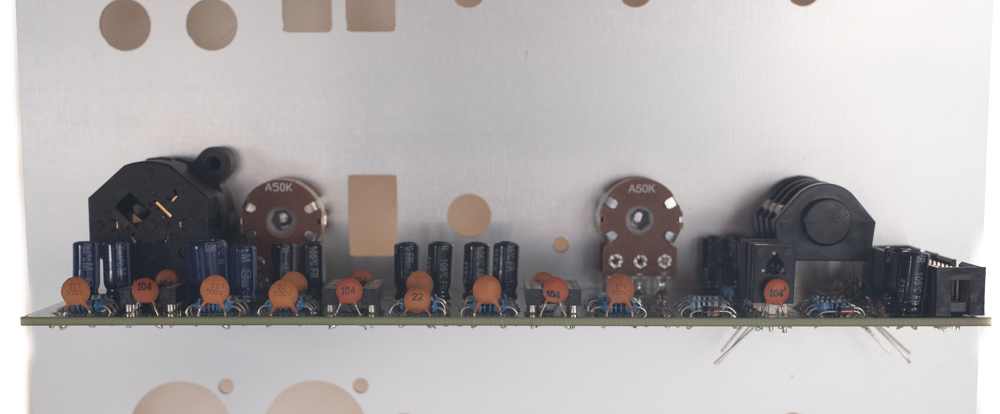

Etulevyn keskilinjalle asentamisen johdosta potentiometrit asettuvat melko ylös levyn pinnasta. Nämä kannattaa juottaa kiinni levyn komponenttipuolelta.

Juota mikrofonin gain säädin levylle. Juota osa ensin yhdestä kyktentäjalasta ja tarkista osan kohdistus jotta trimmeriä voi säätää paneelin läpi ruuvimeisselillä. Lopuksi juota loput kaksi pinniä.

Irrota levy paneelista ja

Huom: kuvan osa on väärää arvoa. Noudata osalistaa.

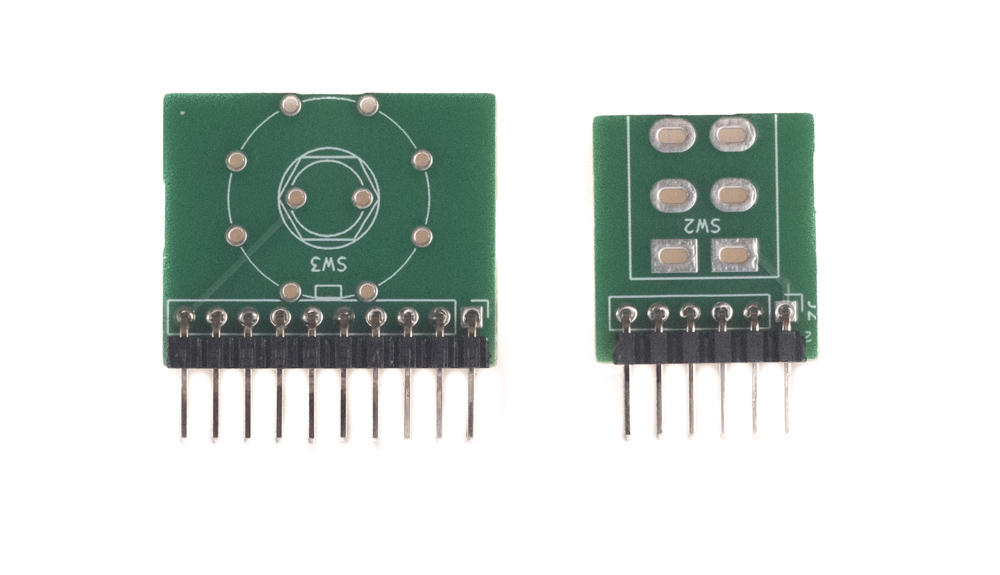

Kanavalohkon kytkimet asennetaan pienille apupiirilevyille. Juota 90° kulmaan taitettu piikkiriman pätkä levyyn kiinni. Varmista että piikit tulevat saman suuntaisesti levyn tason kanssa. Tässäkin työvaiheessa on suositeltavaa juottaa liitin ensin yhdestä pisteestä kiinni ja tarvittaessa lämmittää liitosta asennon korjausta varten.

Taita kiertokytkimen etusivulta muovinen ohjaintappi irti ja paina molemmat kytkimet levyihin mutta älä juota näitä vielä.

Pujota kytkimet apupiirilevyineen kytkentälevyyn ja kiinnitä levy takaisin paneeliin. Älä juota näitä vielä.

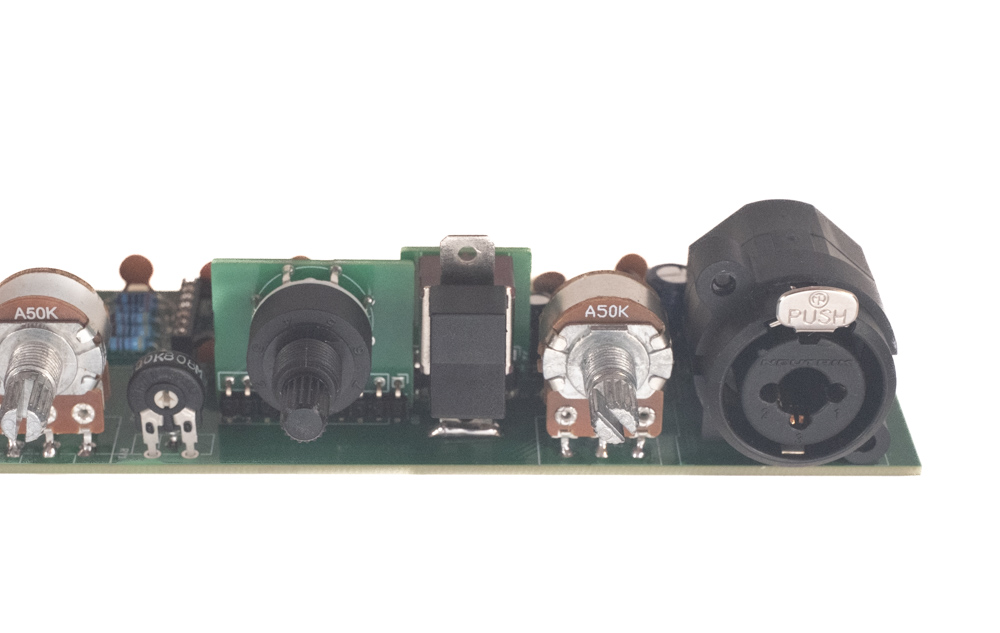

Kiinnitä kiertokytkimen mutteri. Juota kiertokytkimen apupiirilevy varsinaiseen piirilevyyn ja lopuksi kiertokytkin apupiirilevyyn. Näin kytkin asettuu etulevyyn ja piirikorttiin nähden oikein.

Keinukytkin on hieman haastava kohdistettava riippuen miten etupaneelin kohdistus sattuu menemään. Asemoi kytkin siten, että päälle taitettu sivu on paneelin pinnan tasalla. Varmista että sivuille jää tilaa jotta kytkin taittuu asennosta toiseen. Tässäkin kannattaa apupiirilevy juottaa ensin yhdestä pisteestä jolloin sen asentoa on mahdollista parantaa. Kun asemointi on todettu kytkintä liikuttamalla asennosta toiseen hyväksi juota sekä apupiirilevy kytkentälevyyn, että kytkin apupiirilevyyn. Ennen jälkimmäistä juotosta kytkimen asentoa voi vielä korjata tarvittaessa hieman.

Juota lopuksi keinukytkimen asennuslippa kytkentälevylle. Suojaa tarvittaessa muovinen kytkimen hattu ettei se vaurioidu juotoskolvin kärjestä.

Headphones / Mic -kanava on nyt valmis. Osasarjan mukana lattakaapelille tarkoitetut puristusliittimet. Näitä tarvitaan vasta lopuksi kun mikseri kasataan.

Line-out

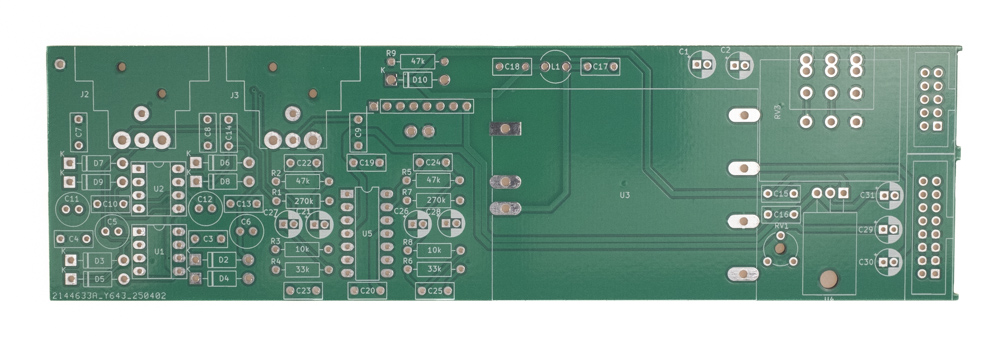

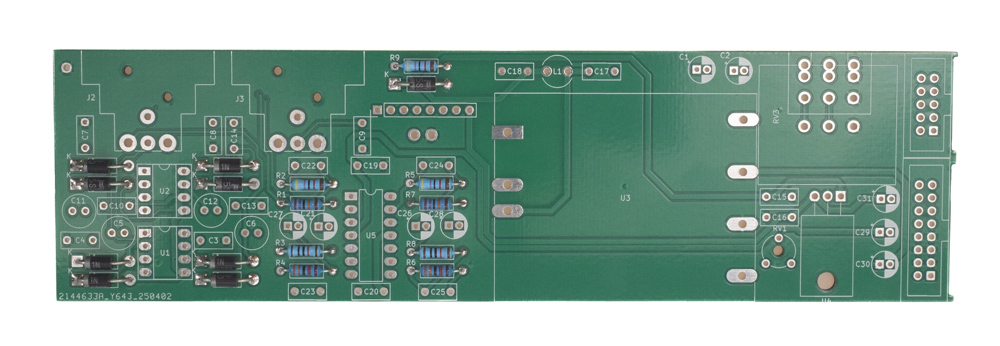

Rotary Mixer Line-out / PSU kortin kytkentälevy.

Huom: ota yksi vastuksesta irti leikattu johdin ja siltaa tällä L1 padit. Tätä asennusta ei ole tehty tässä kuvasarjassa.

Juota diodit levylle. Diodeilla on määrätty asennussuunta. Koteloon painatettu raita kohdistetaan piirilevyn painatuksen mukaisesti.

Juota trimmeripotentiometri levylle.

Huom: Tämä trimmeri hienosäätää kytkennän käyttöjännitteet. Kun laite on valmis, tästä säädetään jännitteet 12 volttiin.

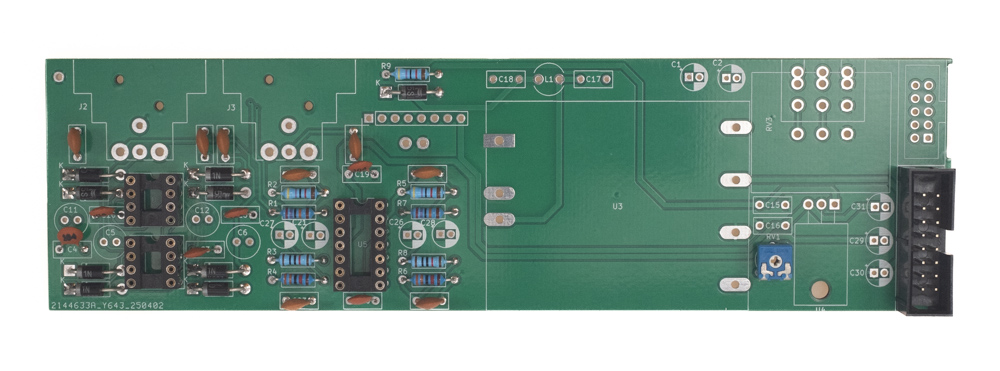

Juota keraamiset kondensaattorit levylle. Näillä komponenteilla ei ole määrättyä asennussuuntaa.

Juota 16 pinninen IDC-liitin piirikortin päätyyn. Huomioi asennussuunta, liitinrunkoon työstetty ura / aukko osoittaa kuvan asennossa oikealle.

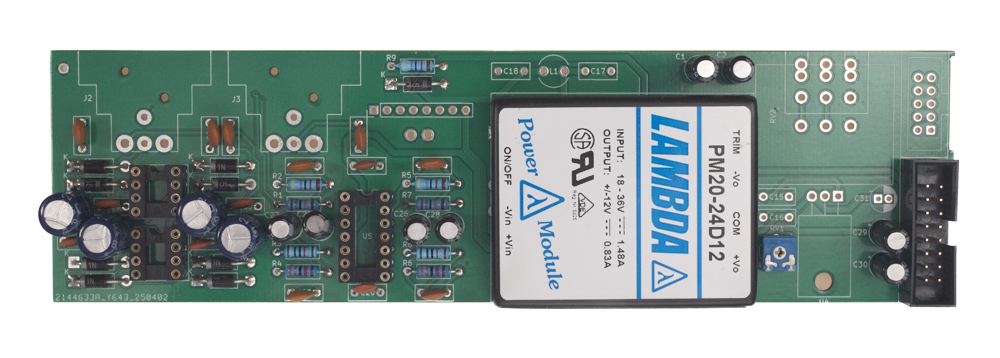

Juota hakkurivirtalähdemoduuli levylle.

Huom: Varmista että moduuli on levyn pinnassa kiinni.

Juota elektrolyyttikondensaattorit levylle. Pienemmät, elektrolyyttikondensaattorit tulee asentaa levylle oikein päin. Osan sivuun painatettu raita / lyhyempi kytkentäjohdin kohdistetaan piirilevyllä valkoisen puoliympyrän malliseen padiin. Suuremmat elektrolyyttikondensaattorit ovat Bipolaarisia. Näillä ei ole määrättyä asennussuuntaa.

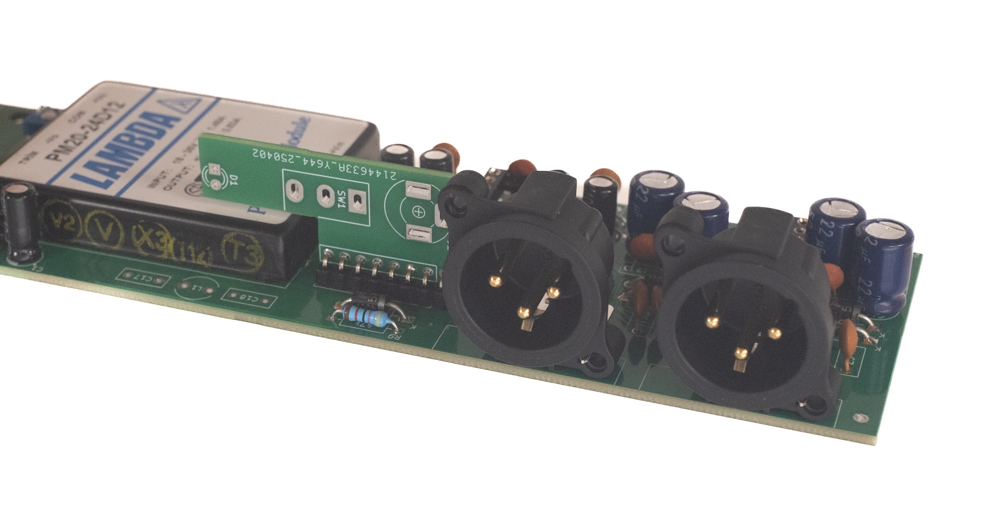

Juota lähdön XLR-liittimet levylle. Varmista ennen juottamista, että liittimet ovat levyn pinnassa kiinni.

XLR-liitinten ja potentiometrien asennuskorkeus ei ole sama kun etulevyn osien sijoittelu on symmetrinen. Tästä syystä potentiometrit asennetaan aavistuksen nostettuna levyn pinnasta.

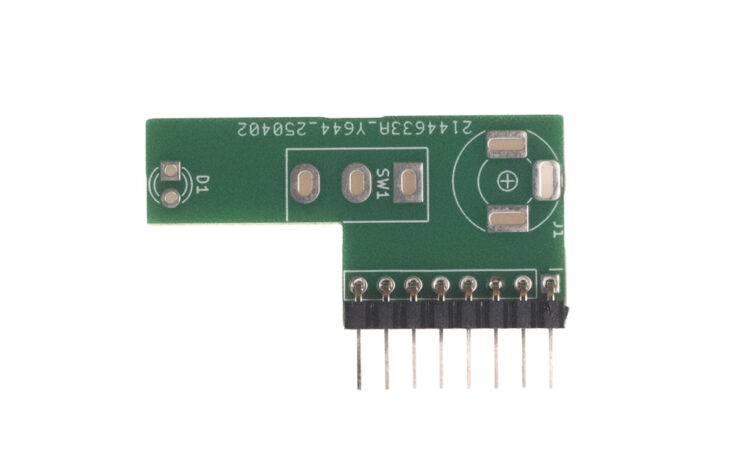

DC-jakki ja virtakytkin asennetaan pienelle apupiirilevylle. Juota 90° kulmaan taitettu piikkiriman pätkä levyyn kiinni. Varmista että piikit tulevat saman suuntaisesti levyn tason kanssa. Tässäkin työvaiheessa on suositeltavaa juottaa liitin ensin yhdestä pisteestä kiinni ja tarvittaessa lämmittää liitosta.

Juota apupiirilevy kytkentälevylle. Varmista että apulevy on suorassa kulmassa kytkentälevyyn nähden.

Työnnä DC-jakki, vipukytkin ja led apupiirilevyn padeihin. Älä juota näitä vielä. Kierrä vipukytkimeen mutteri ja jätä DC-jakin kierteisiin aluslevy.

Asenna kytkentälevy takaisin paneeliin ja kiinnitä DC-jakki sekä kytkin paneeliin. Työnnä led etulevyn aukosta läpi ja juota apupiirilevyn komponentit kiinni.

Lopuksi työnnä IC-piirit kantoihinsa. Huomioi asennussuunta, kannan / piirilevyn lovettu pää sekä osan merkitty pääty kohdistetaan keskenään. IC-piirin jalat ovat tehtaan jäljiltä hieman harallaan. Paina jalkoja sisäänpäin esim tasaista pöytäpintaa vasten siten, että jalat ovat kohtisuorassa koteloon nähden. Näin osa on helpompi painaa kantaan paikoilleen.

Moduuli on nyt valmis ja sen voi jättää paneeliin kiinni. Nyt on enää jäljellä laitteen loppukokoonpano.

Loppukokoonpano

Kiinnitä etupaneeliin levysoittimien maadoituksen banaaniliittimet sekä aiemmin rakennetut HP / MIC ja kanavalle 4 menevä kortti. Jälkimmäinen voi olla joko RIAA tai linja-tason sisääntulo riippuen siitä miten mikseri halutaan kalustaa.

Line-in kortin jakit kiinnitetään levyyn siten, että viistottu sivu väistää alempana olevan RCA-liittimen kiinnitystä. Kuvassa viistetyt sivut ovat jakkien keskilinjalla ylhäällä.

Juota jakin johdotus: viistetyn sivun juotoskorvake on signaalin maa ja näistä juotoskorvakkeista juotetaan johtimet kytkentälevyn GND-merkittyihin padeihin. Kuvan valkoiset ja punainen johdin ovat signaalijohtimet. Vasemman kanavan johdin on kytketty oikean kanavan jakin kytkimen juotoskorvakkeeseen. Näin pelkästään vasempaan jakkiin syötetty mono signaali syötetään myös oikeaan kanavaan.

Juota johdin maadoitusliittimien ja ulostulon kytkentälevyn välille.

Maadoituksen pad löytyy levyn yläreunasta XLR-liittimen vierestä.

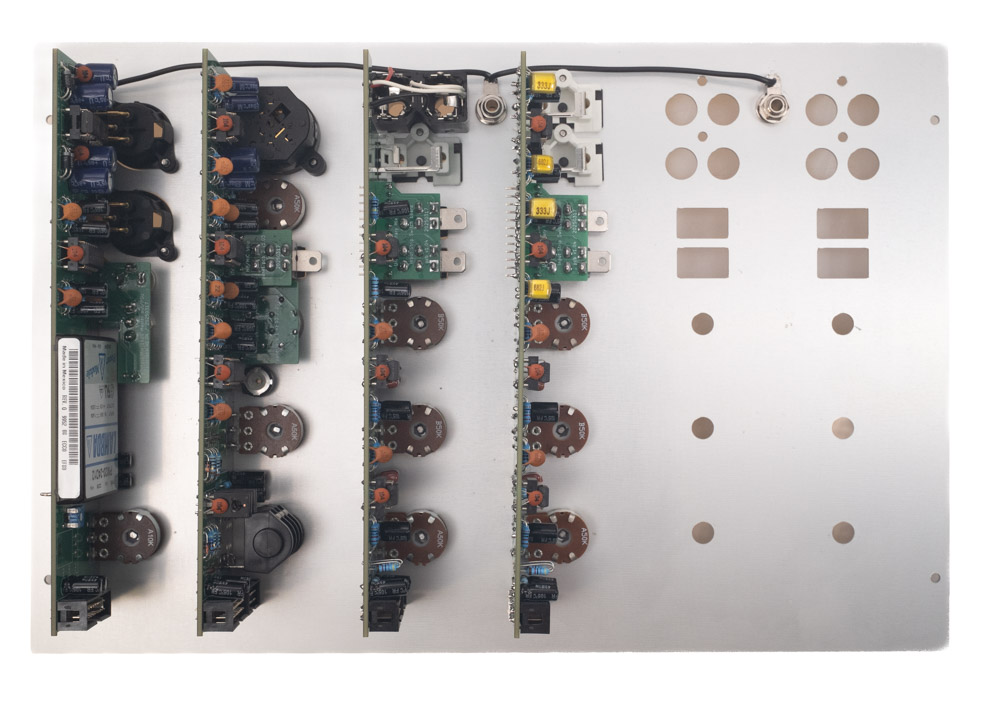

Kiinnitä loput kanavalohkot paikoilleen.

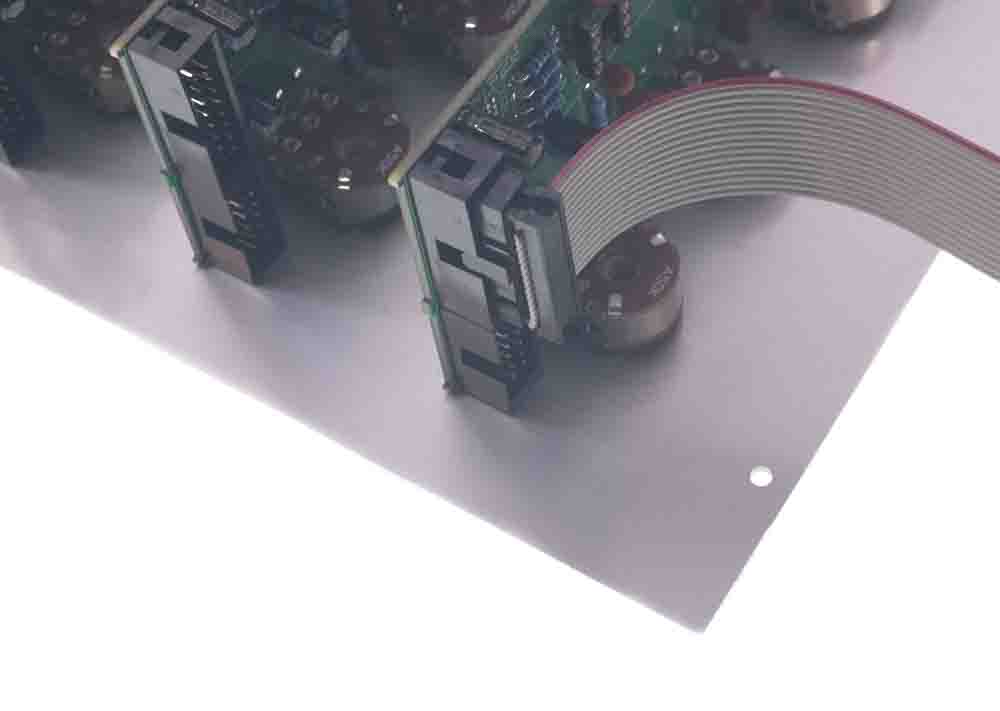

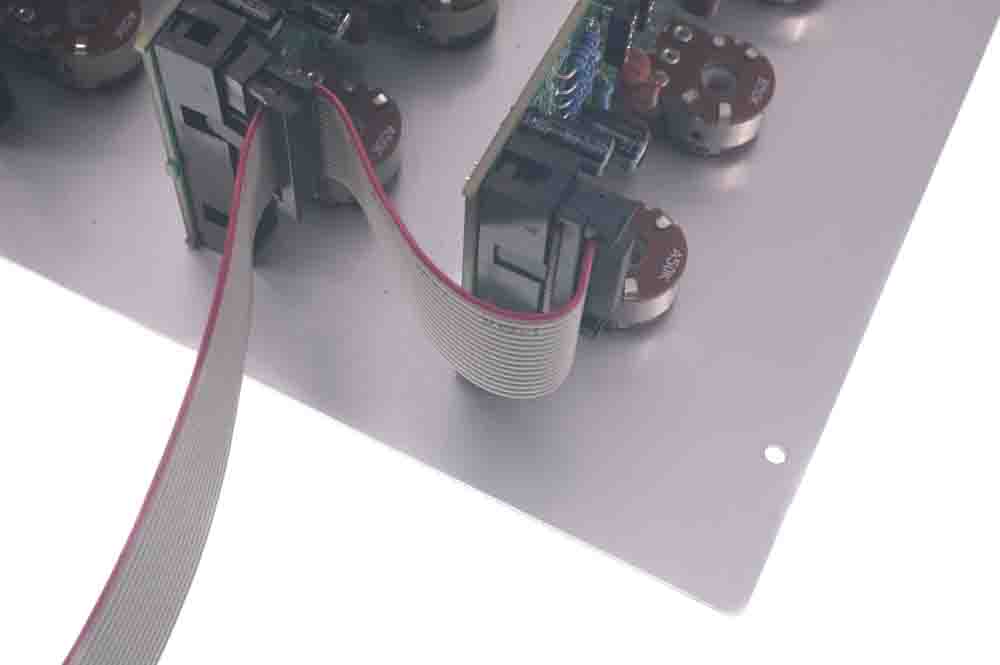

Levyjen välinen kaapelointi toteutetaan lattakaapelilla. Liittimien paikat voi hakea sovittamalla johtoja kytkentään taikka arvioimalla sopivat välit johdinta liittimien väliin. Koerakennuksessa liittimien väliin on jätetty 7cm johdinta.

Huomioi liittimien asennussuunta. Kerran puristettua liitintä on vaikea irrottaa ja jos tämä onnistuu puristaminen jo kerran käytettyyn johtoon voi tuottaa epäluotettavan liitoksen. Vaikka johtimen napaisuudella ei ole sähköisesti väliä, punainen juova on hyvä suunnata pin1 mukaan kuvan mukaisesti.

Kuvassa suoritetaan seuraavalle liittimelle sopivaa kohtaa johdossa.

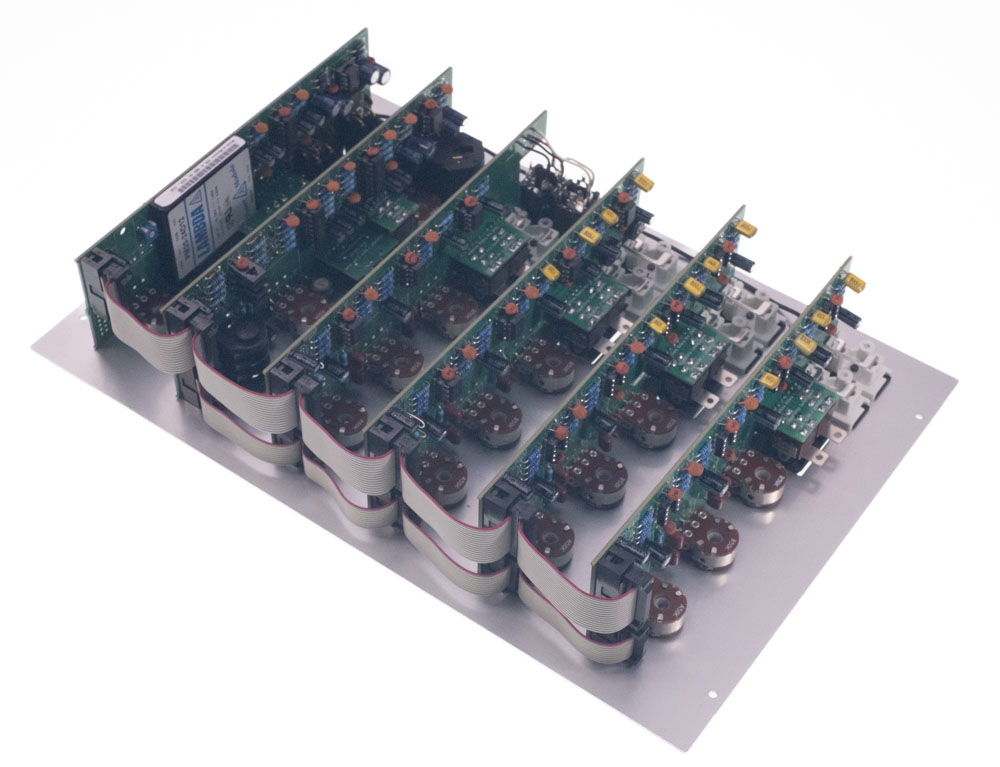

Valmis johdotus. Laite on valmis kokeiltavaksi. Kokeilun voi tehdä joko osissa tai kytkeä virrat laitteeseen kerralla. Lattakaapeleista leveämpi kuljettaa virrat kanaville ja epävarma rakentaja voikin kokeilla virtoihin ensin pelkkää line-out -moduulia jossa on mikserin virtalähde. Jännitemittausten jälkeen mikseriin voi lisätä aina yhden moduulin lisää ja varmistaa että kaikki on kunnossa.

Virtalähteen levyllä on trimmeri jolla voi hienosäätää hakkurimoduulin lähtöjännitettä. MIttaus tehdään hakkumoduulin lähdön pinneiltä. Nämä on merkitty moduulin kanteen: COM on maa ja lähdöt ovat merkitty +12V ja -12V. Säätö vaikuttaa molempiin yhtäaikaa. Kytkentä ei ole kovin kriittinen jännitteiden suhteen, mittatulokseen sallitaan voltin muutaman kymmenyksen heitto. Mikäli jännitteet puuttuvat tai laite tekee jotain odottamatonta katkaise virrat ja selvitä ongelman syy. Tässäkin on hyvä muistaa, että ongelmaa voi rajata poistamalla leveämpi lattakaapeli yhdestä moduulista kerrallaan kunnes jännitteet palaavat.

Viimeiseksi asenna valitsemasi nupit ja kiinnitä laite koteloon. Hiphei! - Mikseri on valmis käyttöön!
