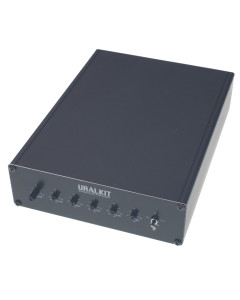

UralTone Subwoofer Amplifier on monipuolisilla säädöillä varustettu 300W aktiivijakosuodin / vahvistin passiivisille subwoofer-kaiuttimille.

Tässä artikkelissa käydään rakentamisen vaiheet läpi melko tarkasti sekä kuvin että tekstin avulla. Tutustu huolella kuviin ja ohjeisiin ennen rakentamisen aloittamista — näin saat hyvän käsityksen siitä, millaisesta työstä on kyse. Ennakkoon tutustumalla saat myös paremmin käsityksen siitä mitä myöhemmin tehdään ja miksi jossakin työvaiheessa ohjeistetaan toimimaan tietyllä tavalla.

Noudata rakentamisessa sarjalle tehtyä osalistaa. Päivitämme ajoittain sarjojen kytkentöjä, ja ajan myötä näihin tulee parannuksia tai muutoksia, esimerkiksi osien saatavuuden mukaan. Mahdolliset poikkeavuudet tämän ohjeen kuvasarjaan ovat siis mahdollisia. Muutosten kohdalla pyrimme lisäämään huomioita tämän ohjeen tekstiin.

Ennen rakentamisen aloittamista on hyvä tarkistaa alla olevista linkeistä osalistan versionumero. Mikäli toimitetussa sarjassa on vanhemman version dokumentaatio, varmista ennen aloitusta, minkä ohjeen mukaan rakentaminen kannattaa tehdä.

UralTone Subwoofer Amplifier - BOM - bill of materials

Tarkista aina ensin, että kaikki osat ovat mukana toimituksessa. Jos löydät puutteita ota yhteyttä sähköpostitse tai sivujen "ota yhtettä" lomakkeen kautta. Huomaa, että komponentit voi olla hiukan eri näköisiä kuin valokuvissa. Huomaa myös, että osien jännitekestot voi olla korkeampia kuin mitä listassa lukee, osien arvoja on voitu pyöristää alas/ylös siellä missä osan arvolla ei ole tarkkaa merkitystä. Pyrimme pitämään komponenttien mallit samoina, joten joudumme joskus huonon saatavuuden vuoksi vaihtamaan osan valmistajaa tai mallia. Eli jos jokin osa on hiukan eri värinen, älä säikähdä, jokaisessa komponentissa on tarvittavat arvot merkitty osan kylkeen. Lue osalistan mahdolliset huomiot tarkasti.

Toimitettujen johtimien värit voivat myös vaihdella. Mikäli kuvissa esitettyä väriä ei ole osatoimituksessa, korvaa tämä väri toisella. Siinä missä värillä ei ole väliä, johtimen tyypillä on. Käytä paksumpaa johdinta kaiutinlähtöjen sekä verkkovirran sisääntulon johdotuksessa.

Subwoorer Amplifier kytkentälevy. Levylle on painatettu kunkin osan osanumero (esim. R4). Kutakin osanumeroa vastaa osaluettelossa (BOM) annettu komponentin arvo. Tässä kuvasarjassa osat ladotaan matalimmat ensin -järjestyksessä. Tämä tekniikka helpottaa työskentelyä kun juotettaessa komponentit painautuvat automaattisesti levyn pintaan kun levy käännetään juottamista varten.

Kytkentälevylle on varattu paikkoja komponenteille joita ei käytetä tässä projektissa. Mikäli levylle painatetulle osanumerolle ei löydy osalistasta vastaavasti numeroitua komponenttia, sitä ei asenneta.

Huom: Kytkentälevyjen kasaamisessa kannattaa verrata aina edellistä ja seuraavaa kuvaa, mikäli komponentit eivät ole nimeltä ja ulkonäöltä tuttuja.

Huom 2: Kuvasarjan laatimisen jälkeen kytkentälevyyn on lisätty EQ-piirin Q-arvon valintakytkin ja kytkennän tarvitsemat osat.

Juota vastukset piirilevylle. Vastusten asennussuunnalla ei ole väliä, mutta kuten yllä kuvassa nämä voidaan latoa painatuksiin nähden lukusuuntaan. Näin osan arvo on helpompi lukea levyltä.

Juota IC-kannat levylle. Myös IC-kannalla ja siihen myöhemmin asennettavalla IC-piirillä on määrätty asennussuunta. Tässä kohdin kanta kohdistetaan painatusten mukaisesti siten, että puoliympyrällä lovettu pääty kohdistetaan levyn merkintöjen mukaisesti. Ylläolevassa kuvassa tämä lovi osoittaa vasemmalle.

Juota keraamiset ja muovikalvokondensaattorit levylle. Näillä komponenteilla ei ole määrättyä asennussuuntaa.

Juota elektrolyyttikondensaattorit levylle. Pyöreät sylinterimäiset elektrolyyttikondensaattorit tulee asentaa levylle oikein päin. Osan sivuun painatettu raita / lyhyempi kytkentäjohdin kohdistetaan piirilevyllä valkoisen puoliympyrällä merkityn padiin.

Juota kahden piikin mittaan leikattu piikkirima jumppereineen levylle. JP1 kontrolloi jakosuotimen herkkyyttä. Suljettuna kytkennän vahvistus on 15dB ja jumpperi avoinna -4.5dB. Jumpperi kannattaa pitää alkuun suljettuna. Mikäli voimakkuussäätimen säätövara ei riitä, kokeile avata jumpperi.

Etuvahvistinosion potentiometrit ovat toteutettu trimmeripotentiometreillä jotka yhdistetään tarvittaessa kaksikko- tai nelikkopotentiometreiksi. Rinnan liitetyt trimmerit tulee asentaa akseliinsa ja juottaa yhtenä osana. Näin akseli toimii ohjaimena asennukselle ja trimmerit asentuvat samalle linjalle. Näin asennettuna säätimesta tulee kevyempi kiertää kun akseli ei joudu taittumaan kierrettäessä.

Työnnä nuppi / akseli ensimmäisen trimmerin läpi ja kierrä tämä tarvittaessa vastapäivään. Tämän jälkeen työnnä nuppi seuraavaan trimmeriin ja kierrä nuppia taas siten, että tämänkin trimmerin asento on kierretty vastapäivään. Jos trimmerit eivät ole kohdakkain, työnnä viimeinen trimmeri pois akselista ja asenna se samansuuntaisesti edellisen kanssa. Toista tämä vaihe tarvittaessa useammin riippuen trimmerien kokonaismäärästä. Potentiometrin akselin hahlon asennolla ei ole asennuksen alussa väliä, tämän voi korjata myöhemmin. Kun trimmeri on väännetty nollille, hahlo on kiertynyt yläasennosta 65° vastapäivään.

Huom: Varmista ennen juottamista, että kaikki samalla akselilla olevat trimmerit ovat yhdensuuntaisia. Jos yksi tai useampi trimmeri juotetaan levylle vinoon / kiertyneenä sen sähköinen arvo ei vastaa muita. Samoin säätimen kiertoalue kutistuu hieman.

Kiinnitä trimmerit levylle ja varmista että kaikki samalla akselilla olevat trimmerit ovat yhdensuuntaisia ja levyn pinnassa kiinni ennen juottamista levylle. Asemoinnissa voi käyttäälaitteen etupaneelia apuna ja tarvittaessa siirrellä / korjata näiden asentoa.

Laitteen LED asennetaan kytkentälevyn komponenttipuolelle. Taita ledin jalat 90 asteen kulmaan. Taitos tehdään siten, että kuvassa oikeanpuoleiseen padiin tulee ledin lyhyin johdin. Tässäkin työssä kannattaa käyttää etulevyä apuna asennuksen oikean mitoituksen löytämiseksi. Juota led kiinni tältä puolelta levyä.

Leikkaa ledin jalat levyn kääntöpuolella lähetlä levyn pintaa poikki jottei ledin pinnit osu vipukytkimen runkoon.

Huom: kuvissa on vipukyktin juotettuna levylle. Tämä kannattaa juottaa vasta ledin asennuksen jälkeen.

Sama työvaihe sivusta.

Kiinnitä vipukytkin levylle. Varmista, että tämä asettuu kytkentälevyn pintaan kiinni ennen juottamista.

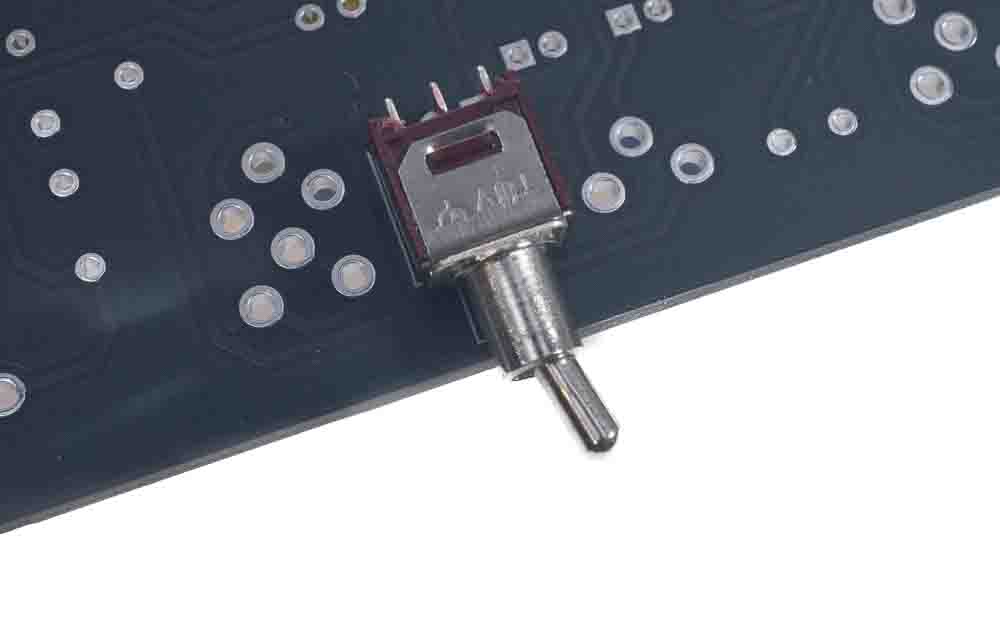

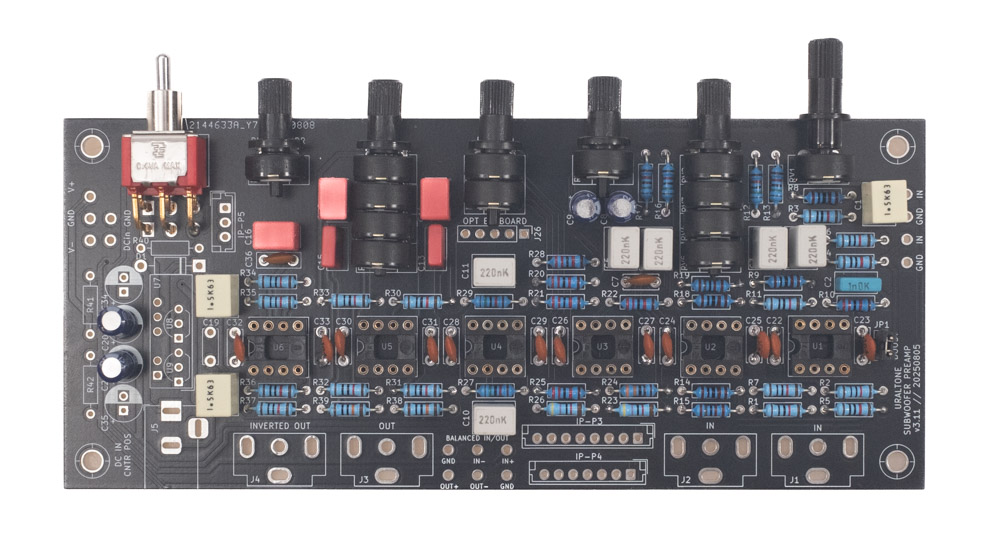

Juota Q-arvon valintakytkin levyn juotospuolelle.

Lopuksi asenna IC-piirit kantoihinsa. Huomioi osien asennussuunta.

Jakosuotimen juotostyöt ovat nyt valmiit ja tämän voi siirtää hetkeksi sivuun.

Rakennussarjan takapaneelissa käytetään apupiirilevyä jolla kaiutintason sisääntulon ruuviliittimet saadaan paneeliin kiinni. Samainen levy myös jäykistää takapaneelia.

Kiinnitä takapaneeli ja apupiirilevy toisiinsa M3 ruuveilla.

Kiinnitä RCA-liittimet levyyn. Jätä RCA-liittimistä sisäpuolelle jäävä eristelevy asentamatta. Näin piirilevyllä oleva maadotuksen kuparointi kulkee ruuviterminaaleille.

Paina ruuviterminaalit paikoilleen ja juota nämä kiinni. Lopuksi juota vastukset ruuviterminaalin päästä kiinni kuten kuvassa. Jätä RCA-liittimen puoleinen juotos vielä tekemättä.

Huom: Nämä vastukset toimivat kaiutintason sisääntulon vaimennuksessa. Näiden kokoa voi tarvittaessa säätää, riippuen siitä miten herkkien kovaäänisten kanssa subwoofer-vahvistinta käytetään, mikäli vahvistimen voimakkuussäätimen alue ei ole käytännöllinen. Sarjan mukana toimitettavilla 150kΩ vastuksilla kaiutinsisääntulon vaimennus on -20dB. (Av=0.1) Vrt. kytkentäkaavion huomiot.

Kiinnitä kaiutinlähdon banaaniliittimet paikoilleen ja työnnä IEC-liitin-sulakepesä-kytkin yhdistelmä paikoilleen. Banaaniliittimien mutterien alle voi asentaa M8 rengasliittimet mikäli käytettävissä olevassa juotoskolvissa ei ole tarpeeksi tehoa juottaa johtimia suoraan liitinrunkoihin.

Takapaneeli on valmis loppukokoonapanoon.

Kiinnitä etuasteen 12mm ja pääteasteen 8mm korotuspalat. Asenna tähtialuslevy korotuspalan ja kotelon väliin. Näin etupaneelin potentiometrit asettuvat oikealle korkeudelle.

Kiinnitä ICEpower-moduuli pohjalevyyn.

Kiinnitä kumitassut pohjalevyn kulmiin M4 ruuveilla ja muttereilla.

ICEpower johtosarjan seitsemän- ja kahdeksannapaiset johtimet käyvät kytkentään sellaisenaan, jolloin lyhennetyt johtimet juotetaan etuastelevylle vastaavista päistä kiinni. Mikäli johdotuksesta haluaa hieman yksinkertaisemman ja siistimmän, turhat johtimet voi poistaa liitinrungoista ja suojatut johtimet voi korvata ylimääräiseksi jääneillä suojaamattomilla. Johdotus on verrattain lyhyt eikä etu- ja pääteasteen välinen signaalikaapelointi tarvitse olla suojattu.

Tämä optimointi ei ole pakollinen ja johdot voi juottaa muokkaamattomana etuvahvistimen levylle. Lyhennä johtimet tässäkin tapauksessa oikeaan mittaan.

Yksittäiset johtimet ovat helppo irrottaa johtonipusta. Käytä veistä tms työkalua jolla voit vapauttaa puristusliittimen liitinrungosta.

Irrota 8-pin liitimestä kuvassa kolme ylintä sisääntulon johdinta sekä ylhäältä viides valkoinen johdin.

7-pin liittimestä voi poistaa kaikki paitsi samoin kuudennen johtimen (jos liitintä katsotaan samasta suunnasta kun ylläolevaa).

3-pin johdinta ei tarvitse muuttaa.

Työnnä irrotetut johtimet kuvan osoittamalla tavalla liitinrunkoihin. Uusia johtimia 8-pin johdossa ovat kolme ylintä (valkoinen, keltainen ja musta) ja alemmassa toiseksi ylin (vaalean vihreä).

Mallinna sopivat johtimien pituudet.

Juota johtimet kiinni levylle kuvan osoittamalla tavalla.

Kiinnitä etuvahvistin ja kytke johtimet ICEpower moduulille.

Lyhennä sekä ICEpower johdinsarjan verkko- ja kaiutinliitännän johtoa sopivaan mittaan. Mitoitus on helpointa tehdä taas kevyesti kasattuun alustaan.

Kuvassa verkkojohtimen ulkokuori on poistettu kokonaan. Kaapeli on melko jäykkää ja vahvistimen kasaaminen on jokseenkin helpompaa kun johdot taipuvat enemmän. Mitoita erillinen suojamaan KE/VI-johdin muutamaa senttiä pidemmäksi kuin vahvistinmoduulin verkkokaapeli.

Alla tarkempi ohje johtimien juottamiselle takapaneeliin:

Juota Verkko- / IEC-liittimelle lyhyt johdin sulakepesän ja verkkokytkimen välille. Juota suojamaan KE-VI johdin jonka toiseen päähän puristetaan M4 rengasliitin. Rengasliittimen liitoksen voi varmistaa juottamalla. Lopuksi juota samalle liittimelle ICEpower-moduulille menevä johdinpari.

Juota kaiutinterminaaliin ICEpower-moduulille menevä kaiutinjohdinpari.

Lopuksi juota RCA-liittimille suojatut johtimet.

Sama työvaihe sivusta nähtynä.

Juota RCA-liittimiltä tulevat johtimet etuvahvistimen levylle, kiinnitä suojamaan rengasliitin runkoon ja kytke verkko- ja kaiutinliittimien pikaliittimet vahvistinmoduulille.

Liu'uta vahvistin koteloon. Paina etulevy paikalleen ja kiinnitä se kuvan mukaisesti yläsivun (kuvassa alasivulla) kahdella ruuvilla.

Pohjalevy asettuu paikalleen alasivun ruuvien avulla. Tässä työvaiheessa kannattaa tarkkailla, että pohjalevy on kiinni etupaneelissa. Ruuvit on paras asentaa molemmille puolille samanaikaisesti ja kiristää molempia vuoron perään. Näin ruuvit purevat pohjalevyyn samalla mitalla ja levy keskittyy oikein.

Takapaneeli asennetaan samalla tavalla ensin yläreinansta ja lopuksi alasivulta vuoron perään kiristämällä.

Viimeisenä asenna sulake takapaneelin sulakepesään.

Huom: Sulakepesän kelkan etuosan tila on varattu varasulakkeelle, varsinainen käytössä oleva sulake kiinnitetään kelkan takaosaan.

Subwoofervahvistin on valmis!

---

Ohjeita ja huomioita:

Kaiutintason sisääntulon vaimennuksen määrä on pitkälti kiinni siitä, miten herkkien kovaäänisten kanssa subwoofer-vahvistinta käytetään. Epäherkemmät kaiuttimet vaativat suuremman signaalin saavuttaakseen saman äänenpaineen kuin herkät, jolloin etuvahvistimelle syötettävä signaali on yhtä lailla suuri. Takapaneelin ruuviliittimiin juotettavien vastuksten kokoa voi tarvittaessa muuttaa käyttötarpeen mukaan. Sarjan mukana toimitetut vastukset R43 ja R44 ovat arvoltaan 150kohm jolla vaimennus on -20dB eli kaiuttimilta tulevasta signaalista jää etuvahvistimelle vain kymmenesosa. (Linjatason sisääntulon impedanssi on 15kohm, jolloin jännitejako on 150k/15k) Herkkyyttä voi kasvattaa juottamalla näiden vastusten rinnalle toiset tai pienentää vaihtamalla tilalle suuremmat. Sopivan vastuksen määrittelyn voi tehdä myös trimmerillä jonka arvo mitataan ja korvataan vastaavan kokoisella vastuksella tai jätetään trimmeri(t) sellaisenaan kytkentään. Trimmeriä käytettäessä tulee muistaa, ettei sen vastusaluetta saa vääntää nollalle. Riskinä tällöin on sisääntulon vaurioituminen suurilla signaalitasoilla.

Toinen tai edellä esitetylle rinnakkainen tapa kontrolloida vahvistusta on joko sillata tai avata jumpperi JP1. Suljettuna laitteen herkkyys on suurempi. Avattu jumpperi pudottaa kytkennän vahvistusta -20dB
