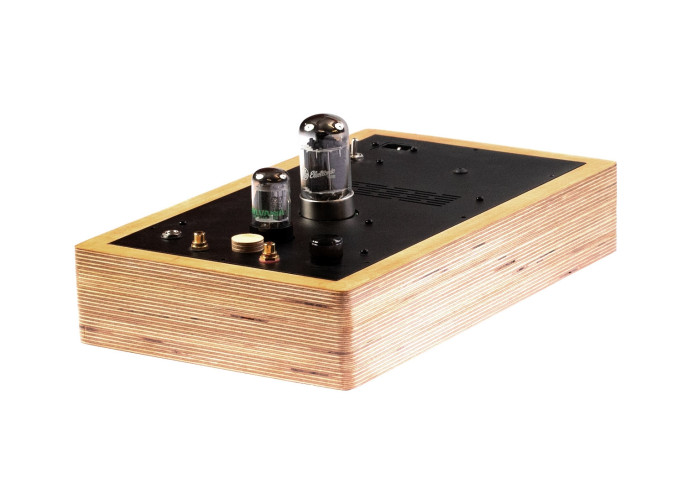

Erik Konka Headphone Amp #1 - putkitoiminen OTL kuulokevahvistinrakennussarja

Erik Konka headphone amp #1 on UralTonen ja virolaisen high end -putkivahvistinsuunnittelija Erik Konkan yhteistyön tulos. Konka suunnitteli pyynnöstämme helposti rakennettavan, kohtuuhintaisen, mutta kuitenkin äänenlaadullisesti erittäin korkeatasoisen kuulokevahvistimen, joka on myös hyvä ensiprojekti rakentelusta kiinnostuneelle hifistille.

Koko vahvistin rakennetaan yhdelle piirilevylle ja koteloidaan kannen, pohjan ja puukehikon avulla. Näin myös kotelosta tulee edullinen, mutta toisaalta puukehikon avulla siitä saa niin hienon kuin vain haluaa ja myös persoonallisen. Rakenne helpottaa rakennusvaihetta suunnattomasti, koska johdottamista on vähän ja koko vahvistinpaketti pysyy hyvin kasassa työpöydällä. Tästä todella on hyvä aloittaa vahvistinrakenteluharrastus; toisaalta taas kokeneemmalle rakentajalle tämä on kasattavissa päivässä.

Pääteaste on toteutettu NOS 6AS7 / 6080 kaksoistriodin ympärille ilman päätemuuntajaa (OTL). Tässä piilee vahvistimen äänenlaadun salaisuus: päätemuuntaja on usein heikoin lenkki putkivahvistimissa. Päätemuuntaja on usein myös kallein osa, eli tämä laskee vahvistimen osien hintaa merkittävästi. Isoilla tehoilla OTL on haastavampi, mutta kuulokevahvistimissa erittäin hyvä ratkaisu.

Kannattaa lukea Erik Konkan mielenkiintoinen haastattelu diy-tone.com-sivustolta: Erik Konka – high end -taituruutta etelänaapurista

Ominaisuudet

• OTL-rakenne (Output Transformer Less), ei päätemuuntajaa signaalitiellä
• Säädöt: VOLUME
• Liitännät: stereo RCA -linjasisääntulo, 6,3 mm stereo kuulokelähtö
• Kytkimet: on / off
• Putket: 6AS7 / 6080 / 6H5C / 6H13C pääteputki, ECC82 tai 6SN7 / 6H8C etuasteputki
• Käyttöjännite: 230 VAC
• Ulostuloimpedanssi: min. 32 ohm, suositus 100 ohm tai suurempi
• Koko vahvistin rakennetaan yhdelle laadukkaalle piirilevylle
• Soveltuu hyvin ensimmäiseksi putkivahvistinprojektiksi
• Kokenut rakentaja kokoaa sarjan päivässä

Sarjan ohjeet

Ohjeet rakennussarjan rakentamiseen löytyvät täältä:

https://uraltone.com/blog/erik-konka-headphone-amp-1/

Ohjesivulta saa myös ladattua layout-kuvan, osalistan ja muut tarvittavat dokumentit. Kytkentäkaavio toimitetaan joissain tapauksissa erikseen.

Selaile ohjeet etukäteen läpi niin näet, millainen rakenteluprosessi on ja minkälaiset ohjeet rakentelun avuksi on saatavissa. Osalistasta näet myyntihetkellä sarjaan kerätyt osat.

Emme toimita paketin mukana paperisia ohjeita.

Mitä pakettiin sisältyy?

Rakennussarja sisältää kaikki tarvittavat osat toimivan vahvistimen rakentamiseen, lukuun ottamatta puukehikkoa. Laitetta voidaan testata ilman kehikkoa, mutta sähköturvallisuuden vuoksi vahvistinosa pitää suojata kosketukselta.

Paketti ei sisällä potentiometrin nuppia, sillä jokaisella on oma makunsa, joten päätimme, että asiakas saa valita mieleisensä itse.

Linkit rakennussarjaan liittyviin tuotteisiin

Puiset kehikot:

Pähkinäpuukehys Olkiluoto- ja Konka HP1 -projekteihin
Puukehys massiivikirsikka Olkiluoto- ja Konka HP1 -projekteihin

Potentiometrin nupit:
Ruuvikiinnitteiset potentiometrin nupit

Putket:
6SN7 etuasteputket
6AS/ / 6080 pääteasteputket

RCA-liittimet:
UT RCA-runkoliitin, High End, Pari, Kullattu

Putket

Mukana toimitetaan perusputket, mutta halutessa voi äänenlaatua hienosäätää kokeilemalla erimallisia tai -merkkisiä putkia. Kaikilla laadukkailla putkilla äänenlaatu on hyvä, mutta eri mallien välillä on kuultavissa eroja.

Pääteputkeksi käy amerikkalaiset 6080 tai 6AS7-putket. Valikoimissamme on myös CCCP-vastineita, 6H5C ja 6H13C, molemmat kokeilemisen arvoisia. Mitään tämän sarjan putkia ei enää valmisteta, joten on hyvä varata muutama varaputki varastoon, jos hinnat alkavat jossain vaiheessa nousta tai saatavuus huonontua. Tällä hetkellä (2020) nämä putket eivät ole kalliita.

Etuasteeseen käy noval-kantaiset ECC82 sekä myös octal-kantaiset 6SN7-yhteensopivat putket. 6SN7-CCCP-vastine on 6H8C, joka on myös erinomainen valinta, eikä ole kallis.

Minkälaisia työkaluja tarvitset tämän sarjan kasaamisessa?

Perustyökaluilla pärjää, mutta etenkin aloittelijan kannattaa satsata kohtuulliseen laatuun.

Etenkin juotosaseman ja juotostinan pitää olla riittävän hyviä, jotta juotoksista tulee hyviä. Osta aina juotosasema palvelevasta elektroniikka-alan liikkeestä, joka osaa neuvoa sinulle oikeanlaisen juuri tähän hommaan.

Olemme kasanneet aloittelijoille työkalusetin, joilla kasaaminen on helppoa ja jolla pääsee jo harrastuksessa pitkälle. Paketista voi valita haluamansa työkalut:

ALOITTELEVAN KOLVAAJAN TYÖKALUSETTI

Tämän lisäksi tarvitaan oikeastaan vain ruuvimeisseleitä. Jos epäröit, riittääkö nykyinen (vaarilta kenties peritty) juotosasema, voit laittaa meille viestiä ja katsotaan, pääseekö sillä alkuun!

Kuinka pitkään rakennussarjan kasaamisessa menee?

Kokenut kasaa sarjan päivässä, aloittelijalla voi mennä 2–3 päivää.

Kenelle tämä rakennussarja sopii?

Kaikille, jotka ovat kiinnostuneita HIFI:stä ja putkivahvistinrakentelusta. Toisaalta myös niille, jotka haluavat boutique high end -kuulokevahvistimen, mutta joiden budjetti ei yllä valmiisiin ratkaisuihin. High endissä maksaa suunnittelu, etenkin markkinointi (brändi), kokoonpano (jos länsimaissa tehty) jne. Rakennussarjoissa moni näistä kuluista jää pois.

Tämä sopii myös vasta-alkajalle, kunhan ymmärtää kunnioittaa verkkojännitteitä ja noudattaa ohjeita säntillisesti.

Miten saan tukea, jos mieleen herää kysymyksiä, joihin en löydä vastausta?

Ohjeiden mukaisesti rakennettu laite toimii. Eli lue aina ohjeet huolellisesti. Ongelmatilanteissa lue läpi tämä artikkeli ja noudata sen ohjeita:

DIY-putkivahvistimen vianhaku

Jos joku asia edelleen arveluttaa, voit ottaa meihin yhteyttä sähköpostitse. Hintaan sisältyy aina rajaton tekninen tuki sähköpostitse. Huom. emme pysty antamaan tukea puhelimitse tai myymälässä, koska teknisen tuen henkilökunta ei työskentele myymälässä eikä puhelinnumeroidemme takana.

Tekninen tuki vain orders@uraltone.com kautta. Emme ikävä kyllä pysty antamaan tukea puhelimessa tai myymälässämme.

VAROITUS: Äänentoistolaitteiden rakentelu on vahvasti riippuvuutta aiheuttavaa puuhaa!

HUOM: Rakennussarjan osatoimitus saattaa poiketa malli- ja ohjekuvissa käytetyistä tai osalistassa luetelluista komponenteista osien saatavuuden johdosta.
