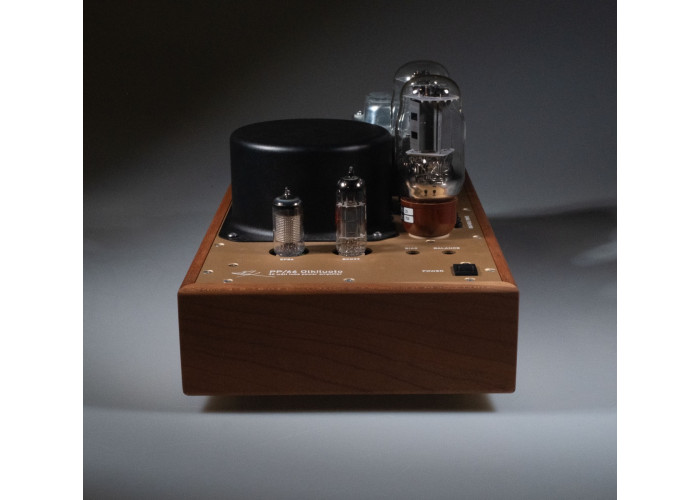

Olkiluoto KT66 push-pull putkivahvistinrakennussarja - monoblock

PP/66 Olkiluoto – KT66-push-pull putkivahvistirakennussarja

PP/66 Olkiluoto on Mikko Kutvosen suunnittelema KT66-pääteputkiin perustuva push-pull-vahvistin, jolla saavutetaan kotikuunteluun riittävää tehoa, tinkimätöntä äänenlaatua ja erinomaiset mittaustulokset.

PP/66 Olkiluoto kytkennän juuret ovat syvällä historian mullassa mutta komponentit ovat täysin nykypäivää. Etuaste ja vaiheenkääntäjä on suunniteltu pienisäröiseksi ja hyvin osavaihteluita kestäviksi. Ultralineaarikytkennällä saadaan paras kompromissi tehon ja mittaustulosten välistä. Vastakytkentää laitteessa on käytetty nössöilemättä mutta taidolla, ja kaikki tämä mahdollistaa vahvistimen, jonka soinnissa on sekä putkivahvistimen kuulautta ja kauneutta että transistorilaitteille tunnusomaisempaa kontrollia ja puhtautta.

Vahvistimen suunnittelussa on lähdetty ajatuksesta toteuttaa helposti rakennettava, mutta äänenlaadusta tai ulkonäöstä tinkimätön vahvistinta. Halpa hinta ei ole ollut etusijalla vaan osat on valittu puhtaasti laatu edellä. Silti näemme, että tässäkin projektissa toteutuu erinomainen hinta-/laatusuhde!

Audiovideo artikkeli, jossa lisätietoa vahvistimesta löytyy täältä!

• Vuorovaiheinen (push-pull) pääteaste ultralineaarisella kytkennällä
• Etuaste: EF86
• Vaiheenkääntö: ECC99
• Pääteaste: 2xKT66
• Vaihtoehtoiset pääteputket: 2x6L6GC
• Lähtöteho 30W @ 8 ohm
• Taajuusvaste 5Hz...30kHz -1dB
• Lähtöimpedanssi ~0,5 ohm (8ohm), ~0,2 ohm (4 ohm)
• THD >0,05% @ 1W, >0,5% @ 30W.

Mukana toimitetaan kaikki tarvittavat osat yhteen monoblock vahvistimeen. Sisältää myös puukehyksen ja kotelotarvikkeet.

Huom. puukehys on ilman pintakäsittelyä, suosittelemme Danish Oil:a.

Vahvistin on monoblock eli steresettiin tarvitaan kaksi vahvistinta. Hinta sisältää yhden vahvistimen eli tilaa 2kpl jos haluat stereoparin.

Ohjeet

• Rakennusohje - PDF
• Kytkentäkaavio - PDF
• Johdotuskaavio - PDF
• Mittausohje - PDF

Tekninen tuki

Tekninen tuki sähköpostitse [email protected] Emme pysty antamaan tukea myymälässämme tai puhelimitse. Voimme tarvittaessa konsultoida suunnittelijaa sähköpostitse. Keskustelua (ja tukea) vahvistimesta löytyy myös Hifi harrastajat foorumilta.
