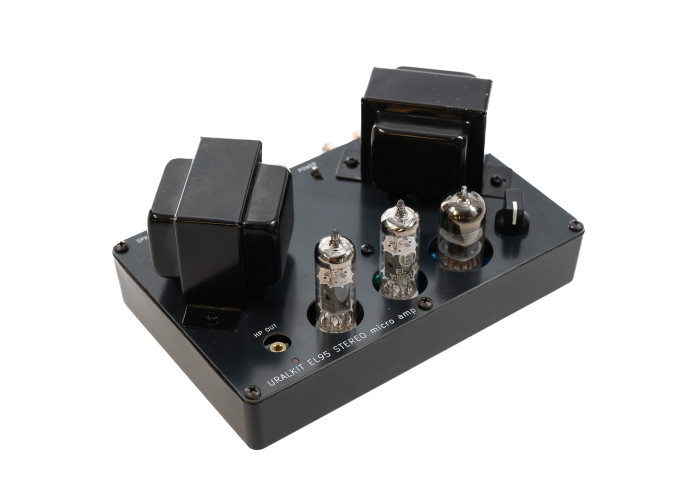

UralTone EL95 Stereo Micro Amp MKII - putkivahvistinrakennussarja

UralTone EL95 Stereo micro amp on vintage henkinen putkivahvistin, joka kuulostaa muhkealta ja lämpimältä. Signaaliketju on tehty täysin NOS putkien ympärille. Kaikki osat on laadukkaita, etenkin erittäin laadukkaat UT päätemuuntajat, jotka toistavat puhtaasti koko kaistan, myös alimmat taajuudet.

Olemme parin vuosikymmenen ajan tutkineet putkivahvistimia, suunnitelleet lukuisia malleja ja myös kuulleet hyvin paljon palautetta asiakkailtamme. Eniten kehuja hyvästä äänestä tuntuvat saavan ne vahvistimet, joiden labratulokset eivät ole parhaat vaan juuri sopivasti ei-niin-hyvät. Avain ylistystä saavaan ääneen tuntuu olevan hyvin yksinkertainen kytkentä ja kohtuullisella tasolla oleva harmoninen särö. Liika on liikaa ja myös liian vähän tuntuu olevan liikaa.

Tällä periaatteella on suunniteltu EL95 Stereo Micro Amp -rakennussarja. Kytkentä on hyvin yksinkertainen, perinteinen, varmasti toimiva ja musikaalinen.

Ominaisuudet

• 2 × 1 W täyttä putkisoundia
• 2 × EL95 NOS ja 1 × 6N2 NOS -putket
• Kuulokeliitäntä
• 3,5 mm Line In -liitäntä
• Trimmerillä säädettävä takaisinkytkentä / herkkyys
• Ulkoinen 12 VDC / vähintään 2.5A virtalähde (kulutus 25W), 2.1mm plus keskellä
• Erittäin laadukkaat UT-päätemuuntajat
• Yksinkertainen ja helposti rakennettava kytkentä

Sarjan ohjeet

Ohjeet rakennussarjan rakentamiseen löytyvät täältä:

https://uraltone.com/blog/el95-stereo-micro-amp-mkii-rakennusohjeet/

Ohjesivulta saa myös ladattua layout-kuvan, osalistan ja muut tarvittavat dokumentit. Kytkentäkaavio toimitetaan joissain tapauksissa erikseen.

Selaile ohjeet etukäteen läpi niin näet millainen rakenteluprosessi on ja minkälaiset ohjeet rakentelun avuksi on saatavissa. Osalistasta näet myyntihetkellä sarjaan kerätyt osat.

Emme toimita paketin mukana paperisia ohjeita.

Mitä rakennussarjan mukana toimitetaan?

Paketti sisältää kaiken tarpeellisen lukuun ottamatta virtalähdettä eikä valualumiinikoteloa. Laite voidaan istuttaa myös puukoteloon tai muuhun koteloon, joten se myydään erikseen. Kaikki 1590DD-standardin kotelot käyvät, esimerkiksi:

https://uraltone.com/catalogsearch/result/?q=1590DD+valu

Hammond musta kotelo 1590DDBK on parhaan näköinen viimeistelyltään. Edullisemmassa kotelossa on kiiltävämpi maalipinta, joka ei näytä ihan yhtä arvokkaalta.

Valualumiinikotelon kiinnitykseen kuusi 6-32 ruuvia:
https://uraltone.com/6-32-x-3-8-pallokantaruuvi-musta.html

Virtalähteeksi käy 12 Vdc / > 2.5A -malli:

https://uraltone.com/soitinkauppa/virtalahteet/hakkurivirtalahde-12vdc-2-5a-virtalahde-universal-paat-pos-keskinasta.html
https://uraltone.com/soitinkauppa/virtalahteet/hakkurivirtalahde-12vdc-3a-2-1mm-plus-keskella.html

Minkälaisia työkaluja tarvitset tämän sarjan kasaamisessa?

Perustyökaluilla pärjää, mutta etenkin aloittelijan kannattaa satsata kohtuulliseen laatuun.

Etenkin juotosaseman ja juotostinan pitää olla riittävän hyviä, jotta juotoksista tulee hyviä. Osta aina juotosasema palvelevasta elektroniikka-alan liikkeestä, joka osaa neuvoa sinulle oikeanlaisen juuri tähän hommaan.

Olemme kasanneet aloittelijoille työkalusetin, joilla kasaaminen on helppoa ja jolla pääsee jo harrastuksessa pitkälle. Paketista voi valita haluamansa työkalut:

ALOITTELEVAN KOLVAAJAN TYÖKALUSETTI

Tämän lisäksi tarvitaan oikeastaan vain ruuvimeisseleitä. Jos epäröit, riittääkö nykyinen (vaarilta kenties peritty) juotosasema, voit laittaa meille viestiä ja katsotaan, pääseekö sillä alkuun!

Miten saan tukea, jos mieleen herää kysymyksiä, joihin en löydä vastausta?

Ohjeiden mukaisesti rakennettu laite toimii. Eli lue aina ohjeet huolellisesti. Ongelmatilanteissa lue läpi tämä artikkeli ja noudata sen ohjeita:

DIY-putkivahvistimen vianhaku

Jos joku asia edelleen arveluttaa voit ottaa meihin yhteyttä sähköpostitse. Hintaan sisältyy aina rajaton tekninen tuki sähköpostitse. Huom. emme pysty antamaan tukea puhelimitse tai myymälässä, koska teknisen tuen henkilökunta ei työskentele myymälässä eikä puhelinnumeroidemme takana.

VAROITUS: Kitaralaitteiden rakentelu on vahvasti riippuvuutta aiheuttavaa puuhaa!

HUOM: Rakennussarjan osatoimitus saattaa poiketa malli- ja ohjekuvissa käytetyistä tai osalistassa luetelluista komponenteista osien saatavuuden johdosta.
